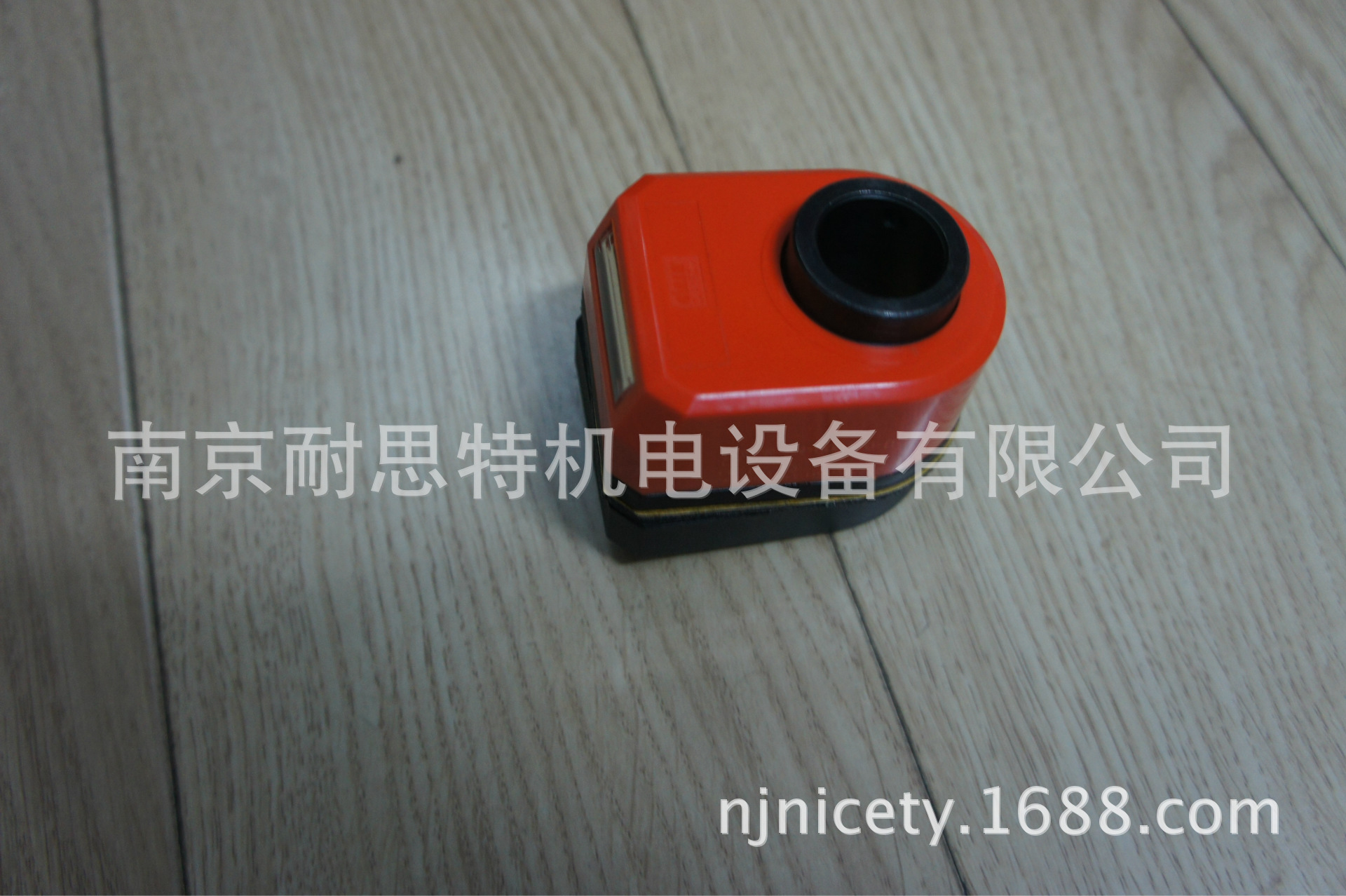

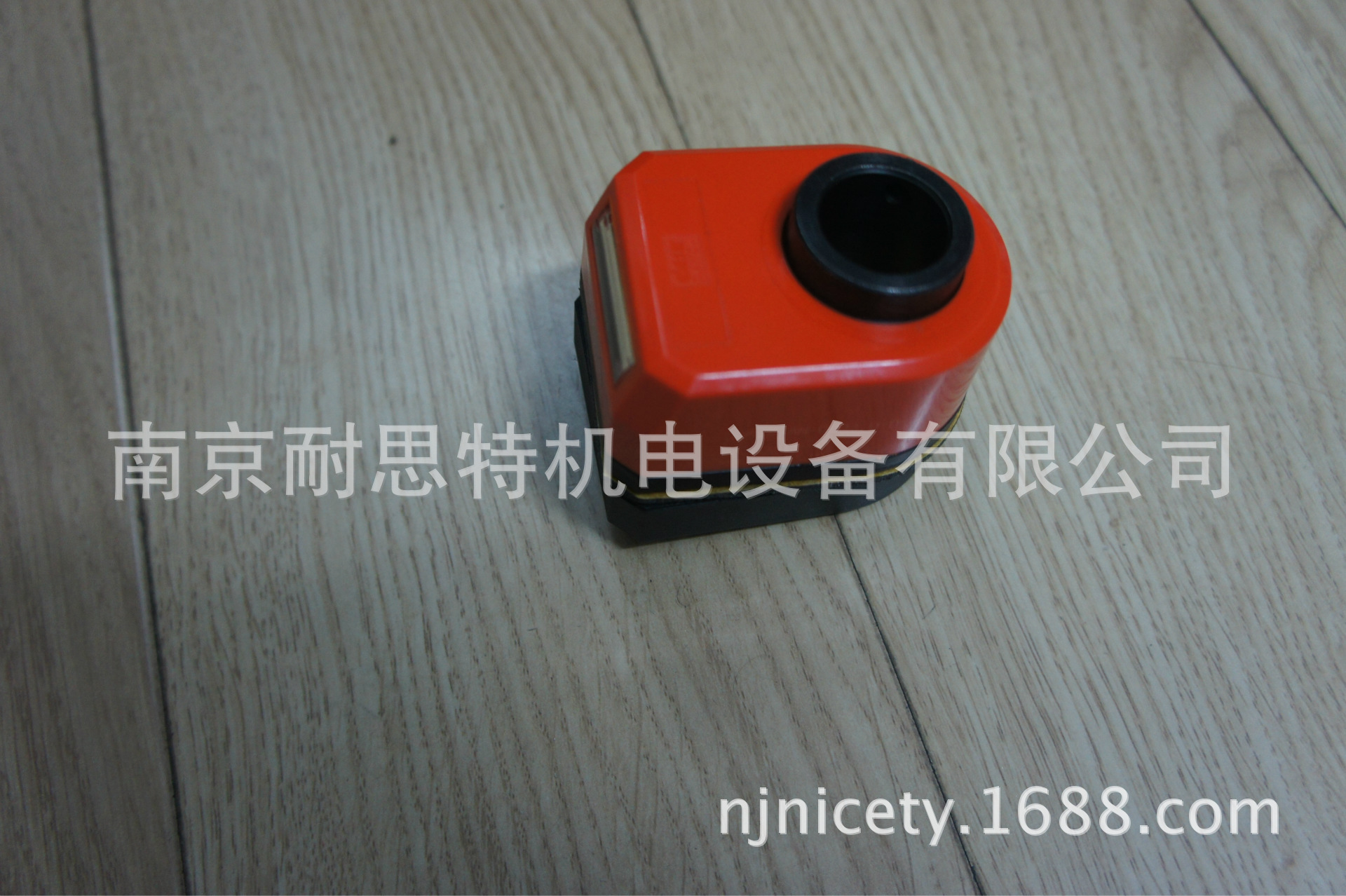

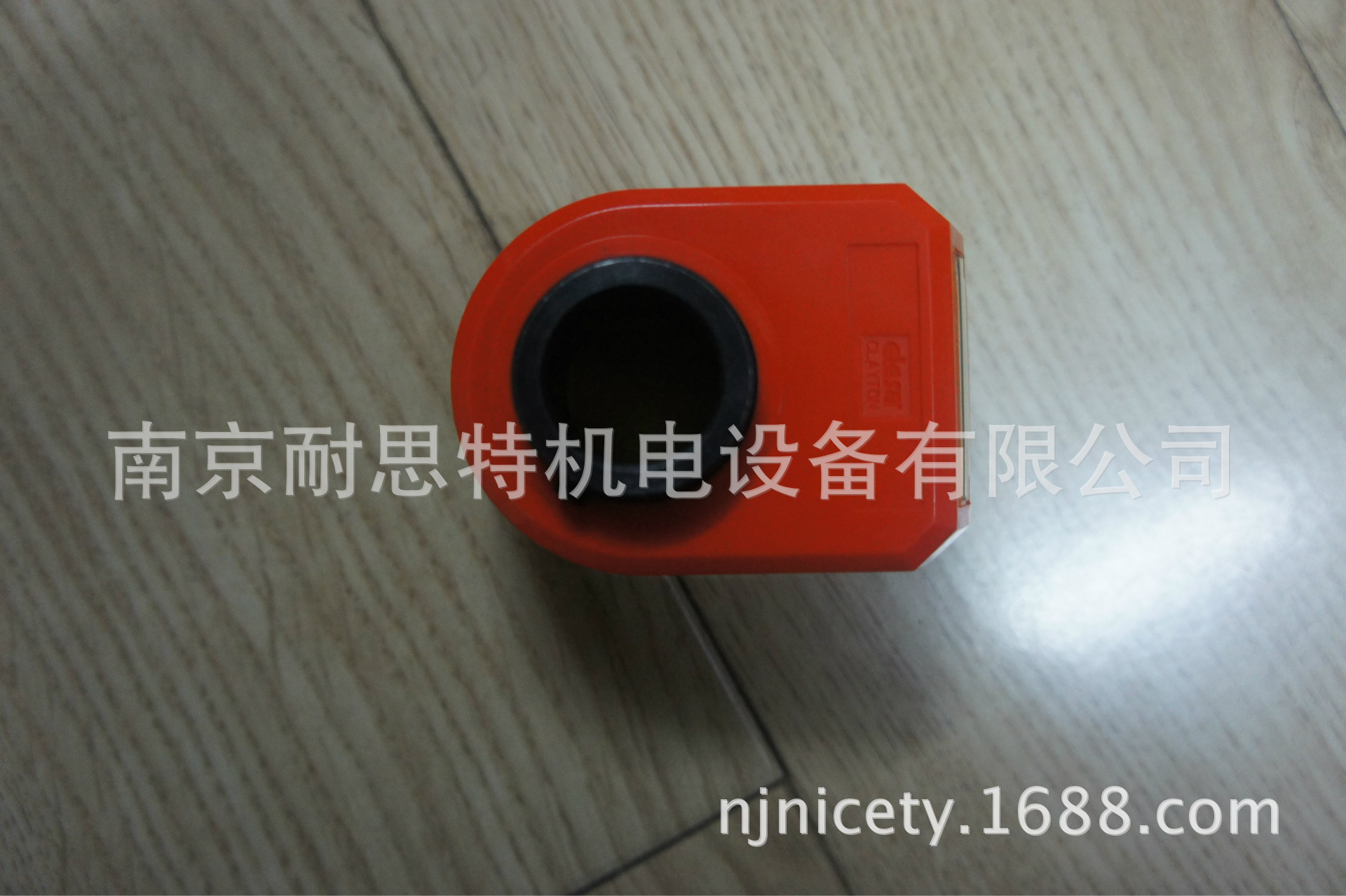

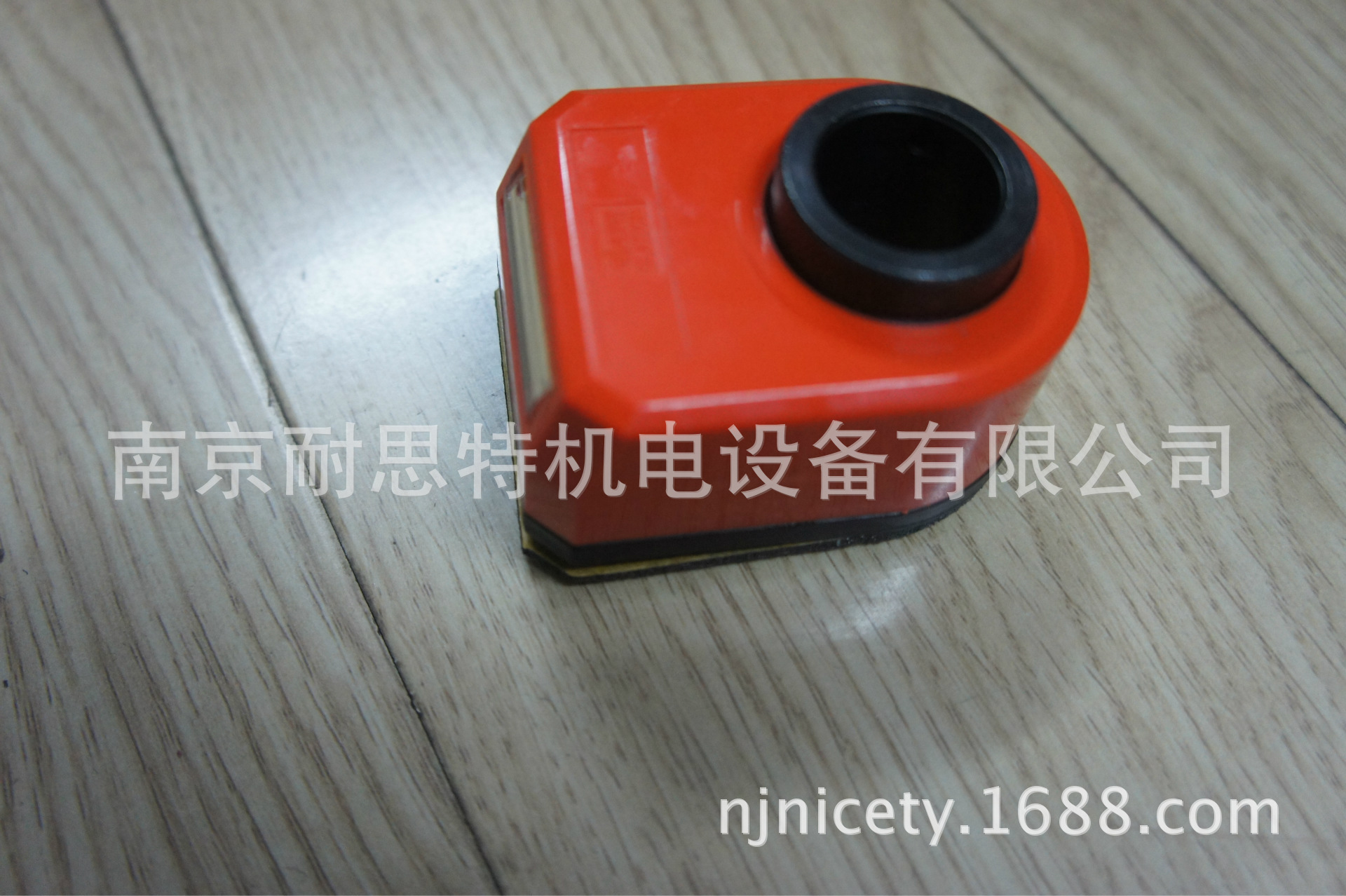

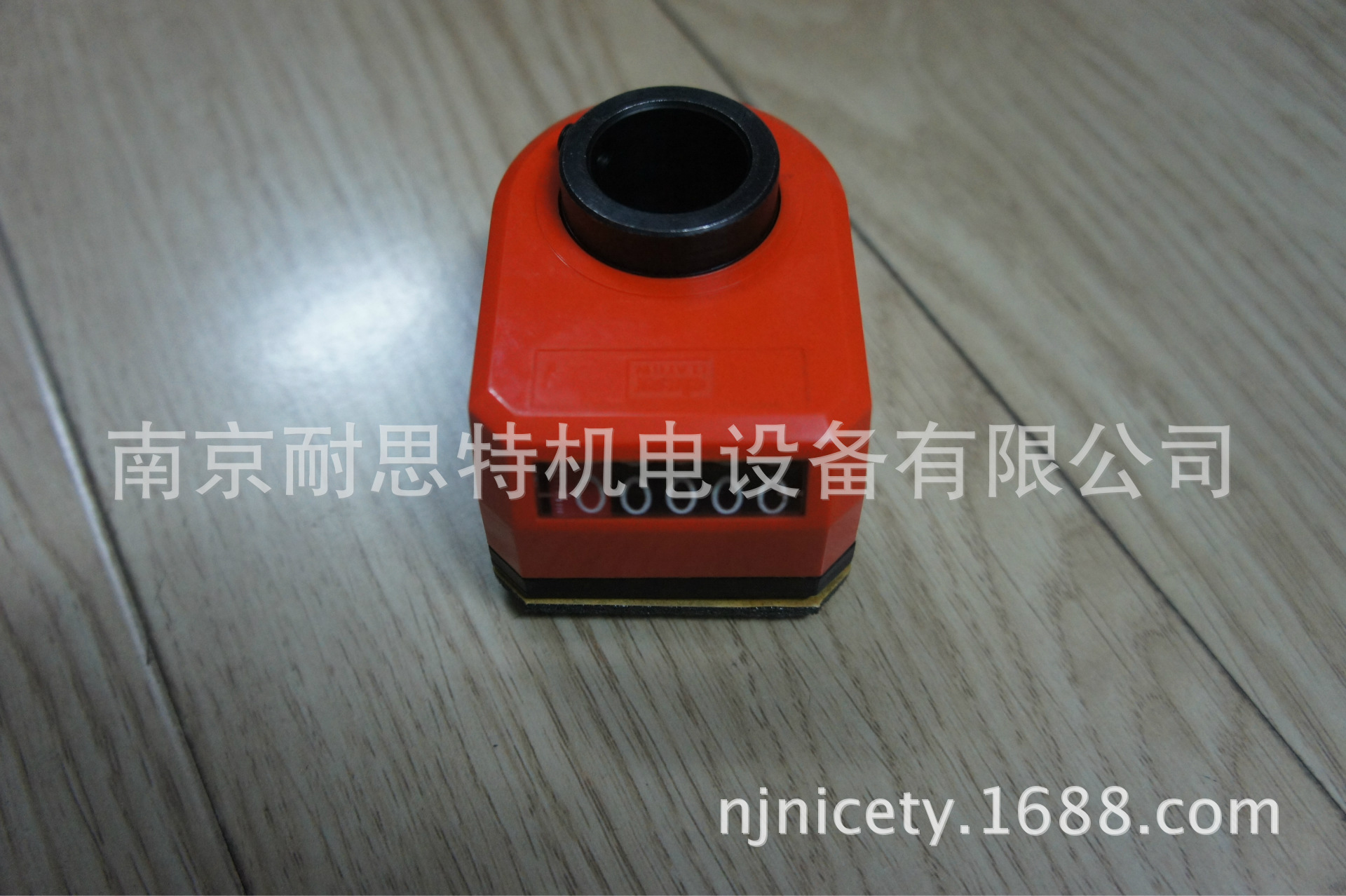

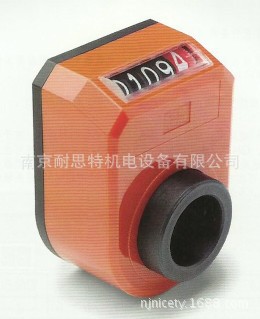

低位直接驱动型位置指示器
表壳与底座
高弹性聚酰胺基（PA）高科技聚合体。底座为超声波焊接，强度更大并可防止灰尘进入。耐溶剂、机油、油脂以及其它化学溶剂。
读书窗
透明聚酰胺基（PA-T)高科技聚合体。放大读书窗与表壳间的抗干扰快速连接，可防止灰尘进入。耐溶剂、机油、油脂以及其它化学溶剂。（清洁时不得接触酒精）。
背部垫圈
聚氨基甲酸乙酯（包括在供货内）。
颜色
- AR型：RAL2004 橙色，光亮饰面。
- GR型：RAL7035灰色，光亮饰面。
如订购10件以上，可按要求提供烟灰色产品（NR型）。底座为黑色。
装配
带φ20mm标准H7铰孔、由黑色氧化处理钢制衬套，通过带内六角螺口的圆头螺钉，根据UNI5929-85的要求安装到轴承上，供货已装配。
读数

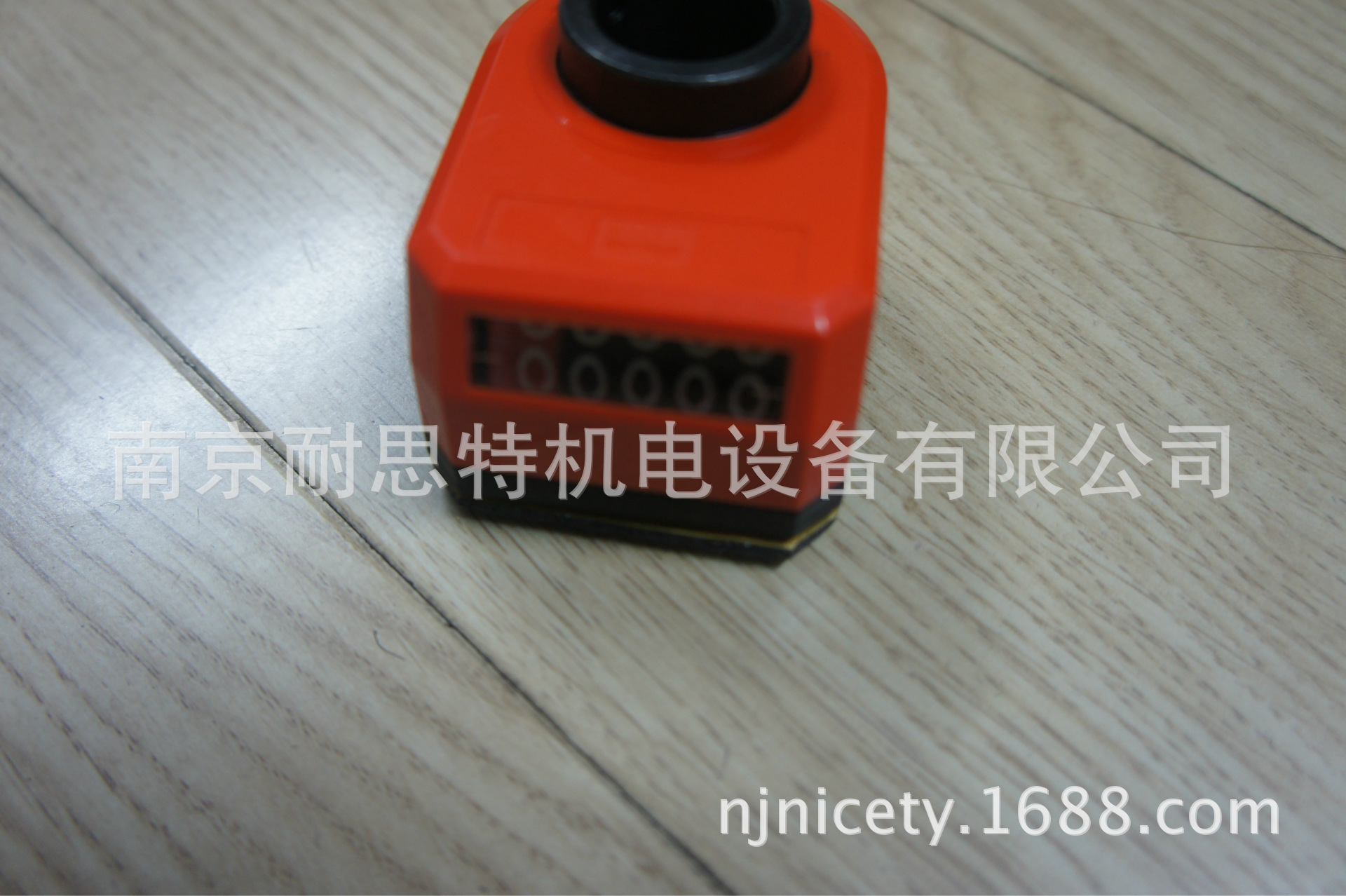

五位数式滚动计数器（四位黑色和一位红色滚动带，或者三位黑色和两位红色滚带）。红色滚动带上的数字为小数。小数最后一位旁增加了一个刻度，使读数更加精确。显示器显示由主轴控制的机构从起始位置（0）开始移动的距离。

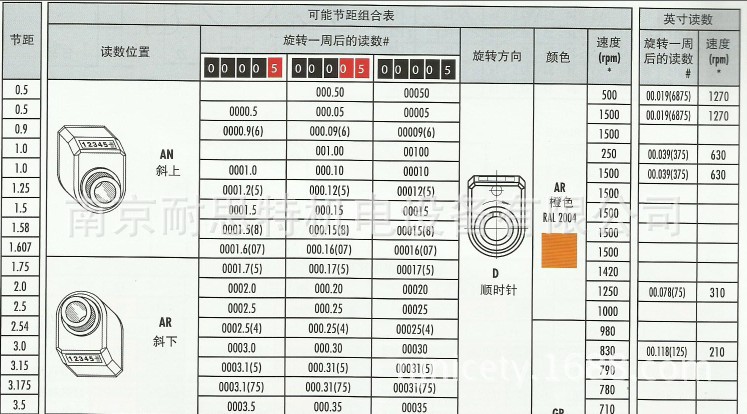

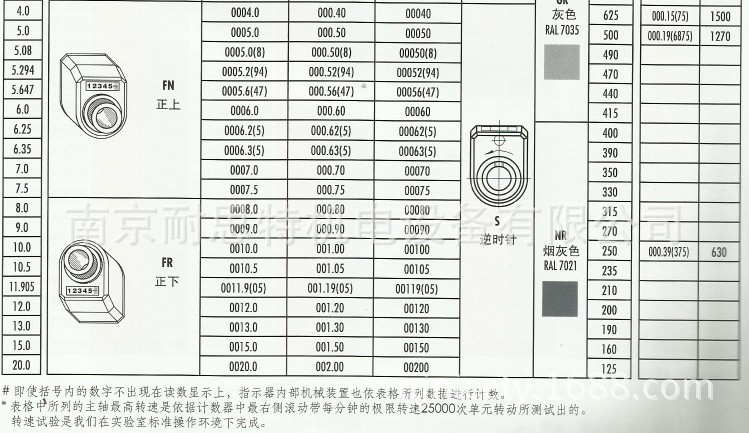

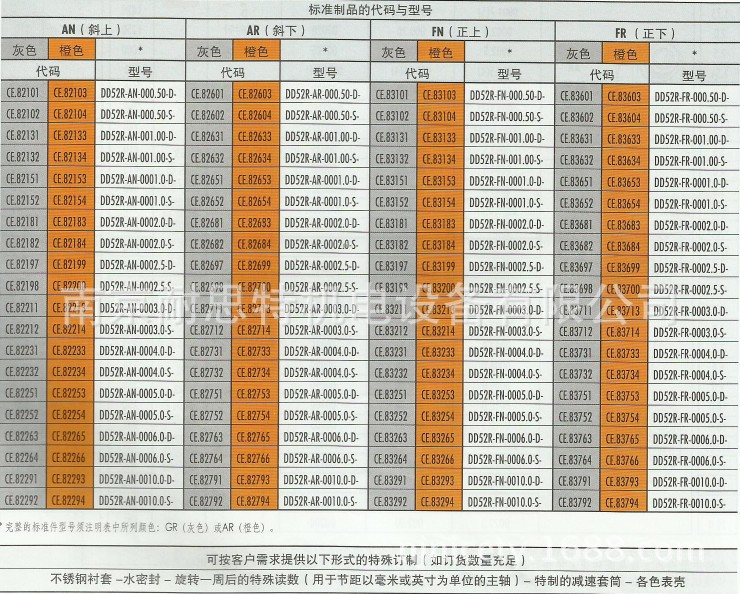

四种读数（参见“可能节距组合表”）。
旋转方向
-D：顺时针旋转。衬套顺时针旋转，读数值变大。
-S：逆时针旋转。衬套顺时针旋转，读数值变大。
重量
90克。
可按客户需求提供一下形式的特殊订制（如订货量充足）
-AISI303不锈钢衬套。
-旋转一周后的特殊读数。
-特制的减速套筒。
特征及应用
低位直接驱动数字型位置指示器适用于处于任何位置的穿入式主轴，可直接显示机器零件的位置读数。还可用于电机驱动操作（参见“可能节距组合表”）。
人体工程学及设计理念
表壳厚度缩小。滚动式计数器简介紧凑，按人体工程学要求设计的数字便于快速读数。放大读数窗使得计数器读数更加清晰易读。
装配说明
1、在机器本体上钻一个尺寸为φ6mm*10mm的孔，用以安装尾部基准销，孔离开主轴中心距离为30mm。
2、将主轴设置在起始或基准位置。
3、将清零的滚动式计数器的指示器装在主轴上，并确认基准销是否与孔相匹配。
通过内六角螺口，拧紧圆头螺钉，按照UNI5929-85的规定，将套筒夹紧于主轴上。
按需可有以下配件备选（另行单独订购）。

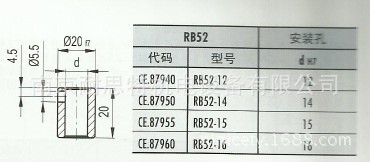

-RB52：钢质减速套筒。如订货量充足，可应要求提供其它规格或AISI303不锈钢质减速套筒。
-DG52：正面防尘垫圈，NBR合成橡胶（代码CE.87910）。

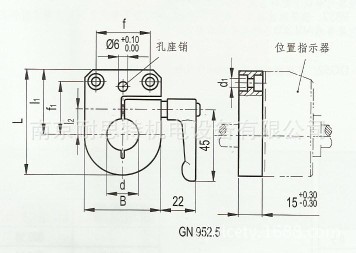

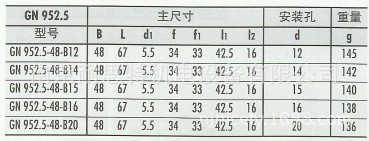

-GN952.5：有环氧树脂涂层及黑色亚光饰面的铝制底座，用于锁定主轴。GN302型可调节手柄与GN952.5型锁定底座可在主轴定位后方便、快速地将其锁紧。该底座设计带有一个用于安装指示器基准销的φ6mm孔。可在右侧或左侧装配手柄，并通过两颗M5圆柱头固定安装在机器上（不包括在供货内）。

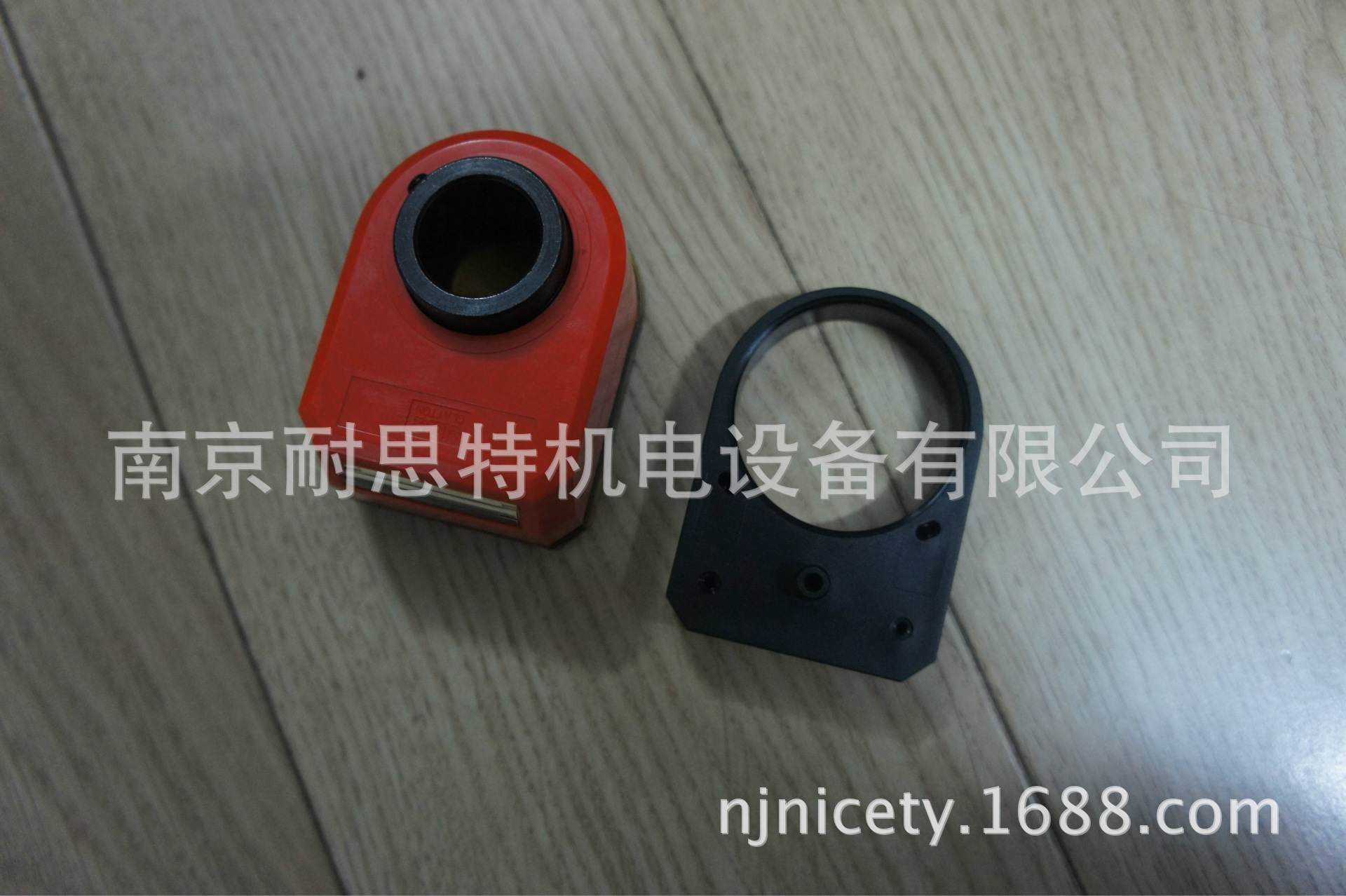

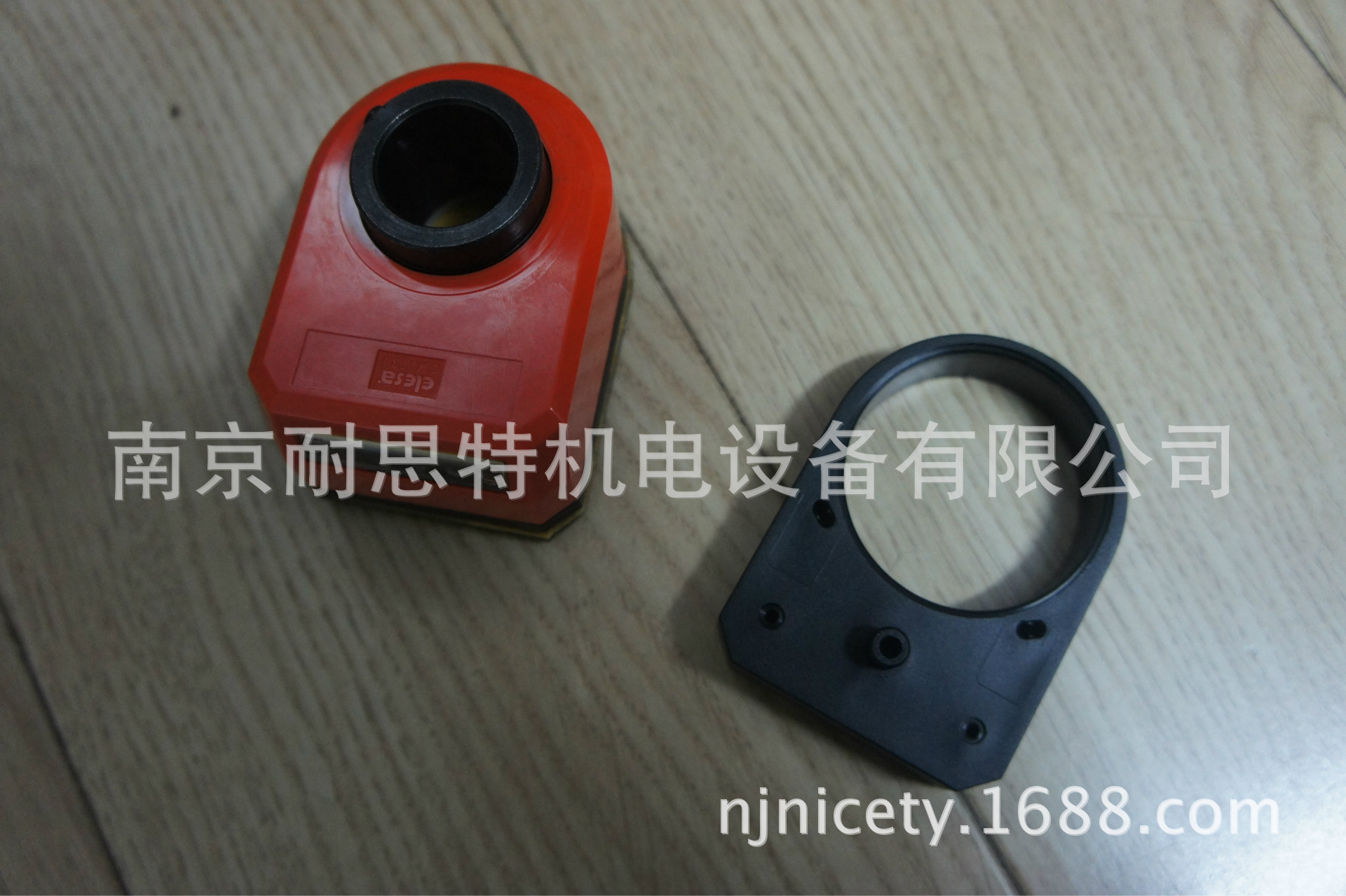

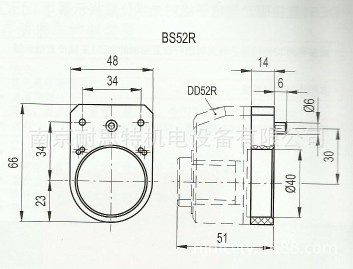

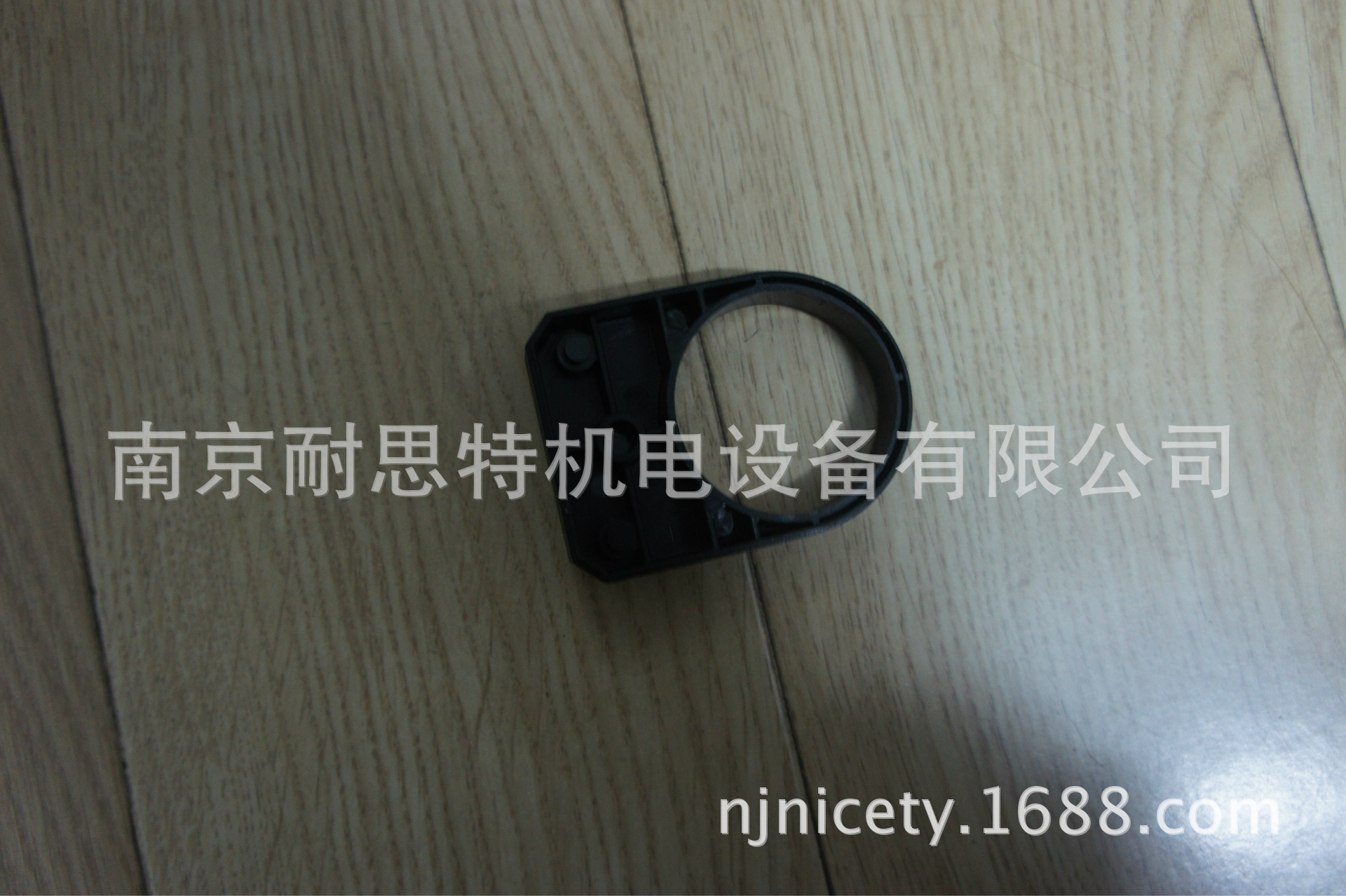

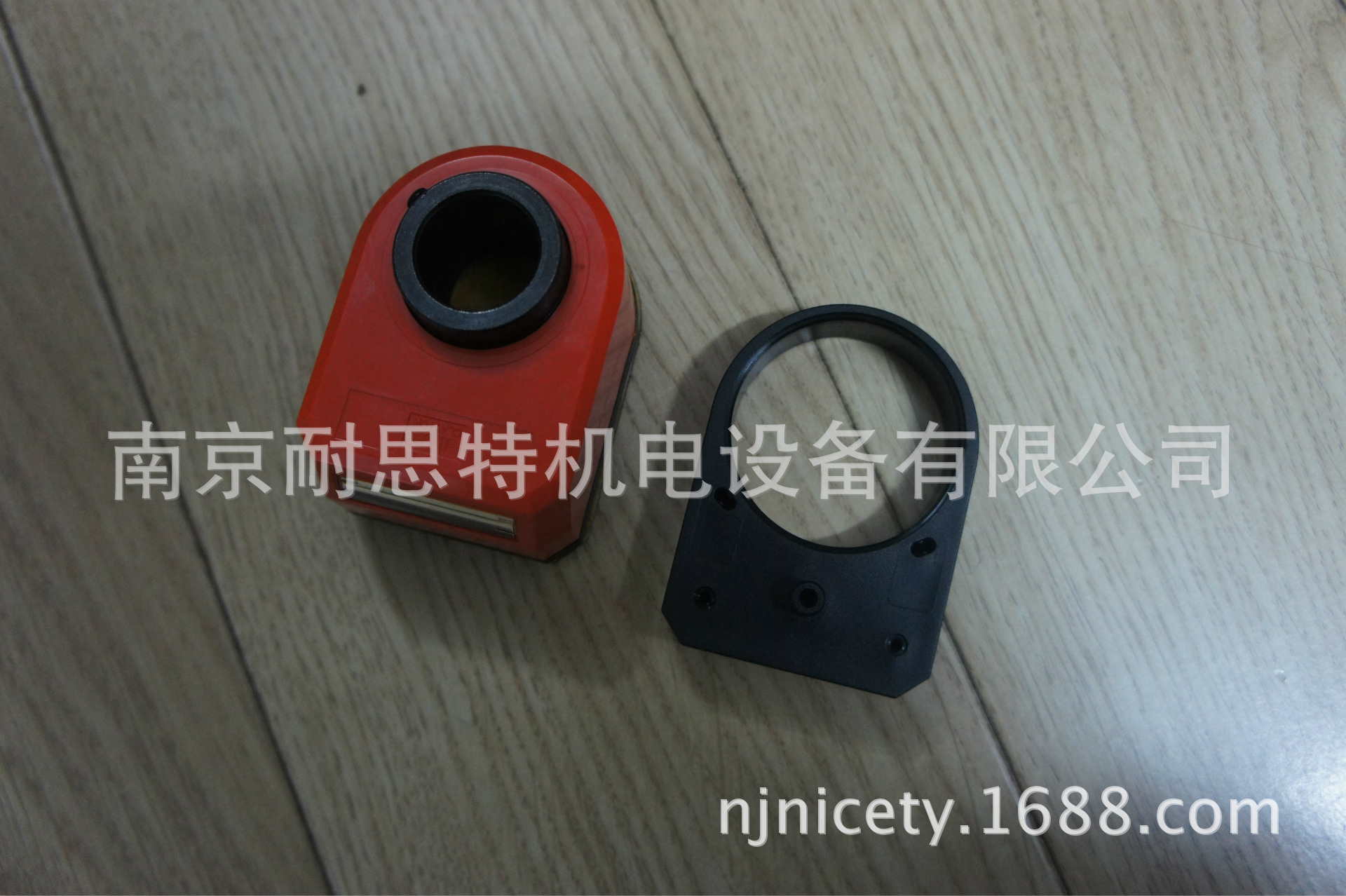

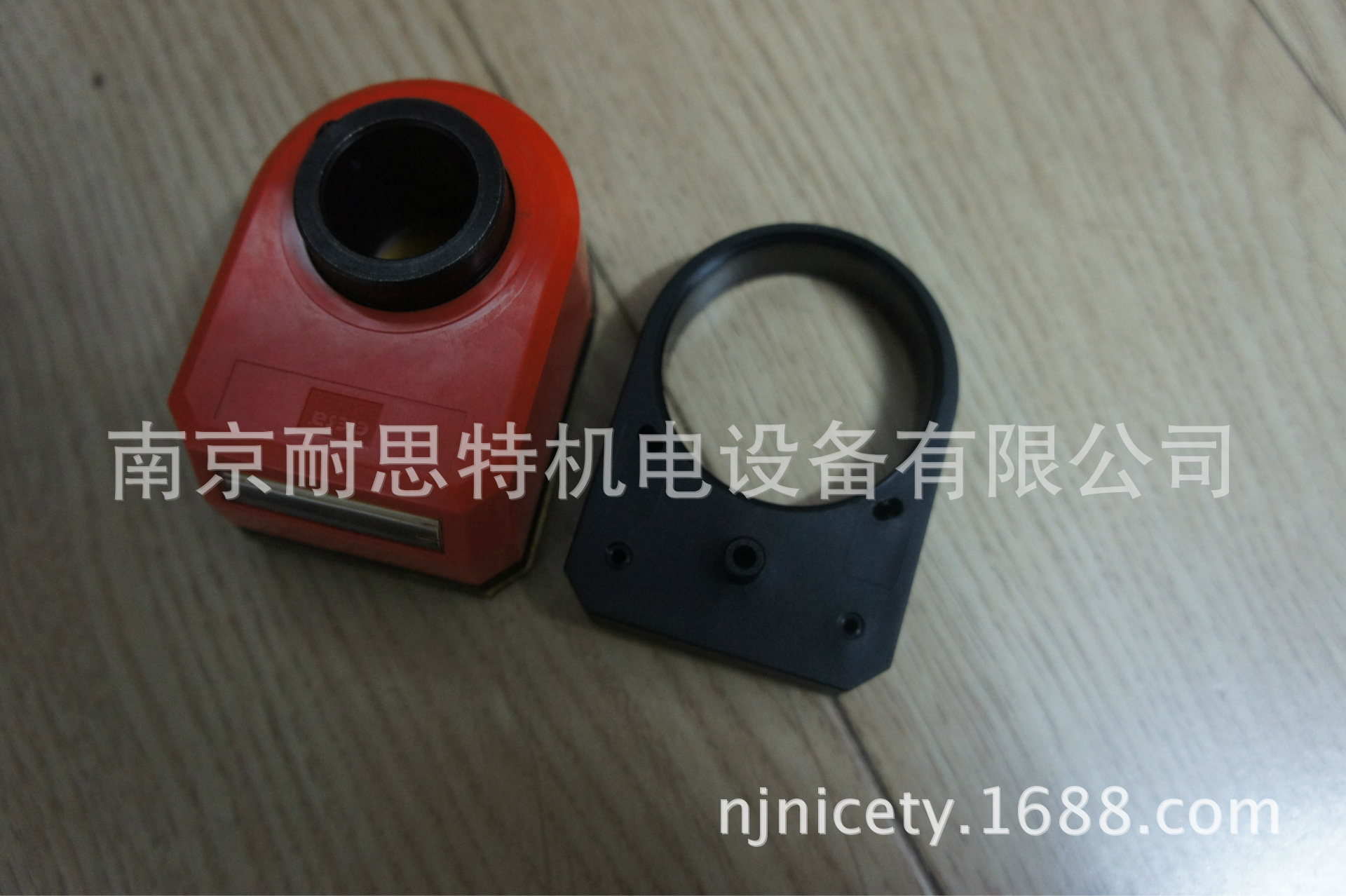

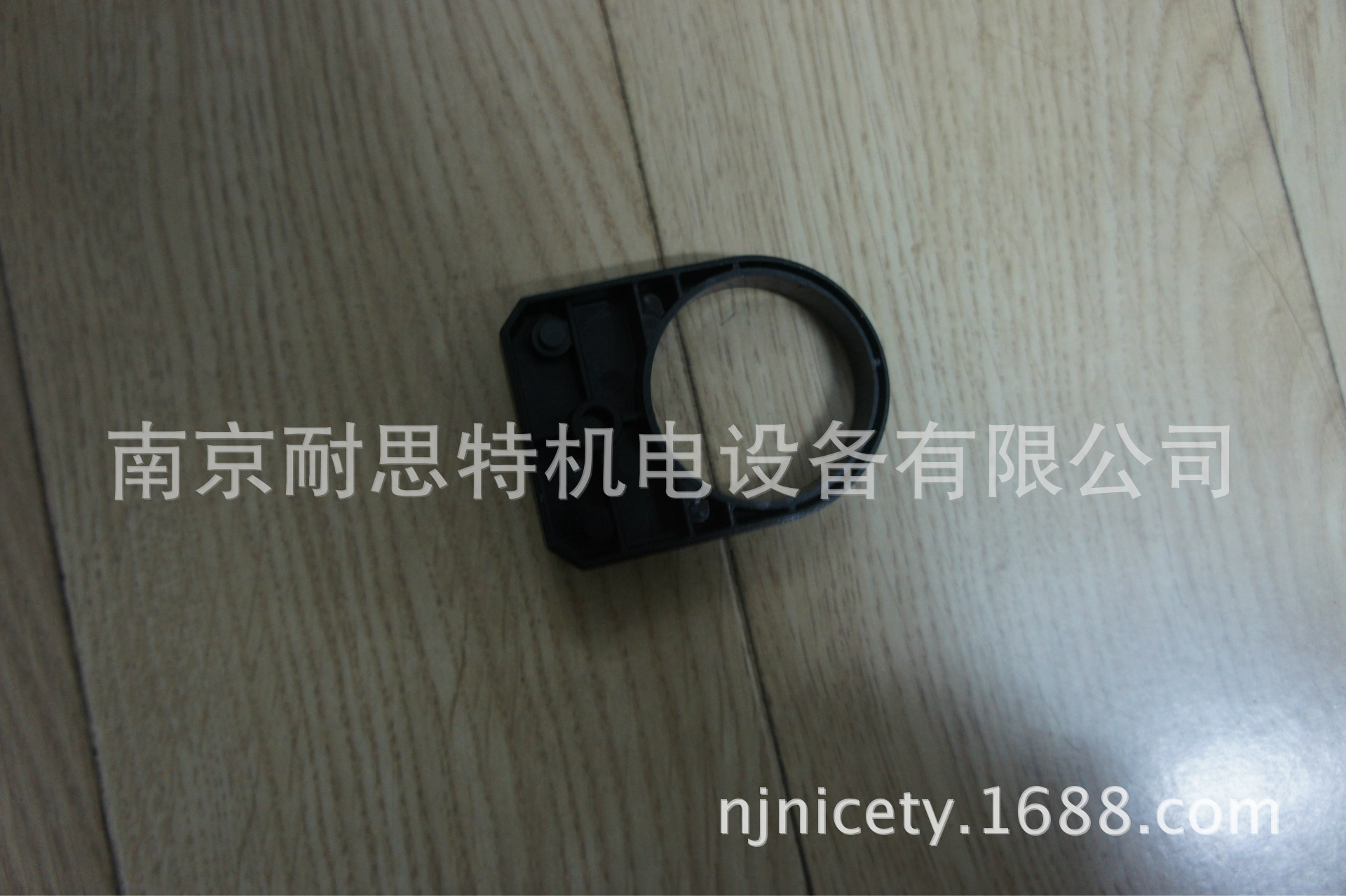

-BS52R：玻璃纤维加固聚酰胺基（PA）高科技聚合体空间调整底座（代码；CE.83950），设计有两个用于安装φ2.2 UNI10227型自攻螺钉的预钻孔标准产品供货时，不含）。通过使用该空间调整底座，DD52R的外形整体尺寸将与DD52型直接驱动型数字位置指示器的外形整体尺寸相同。

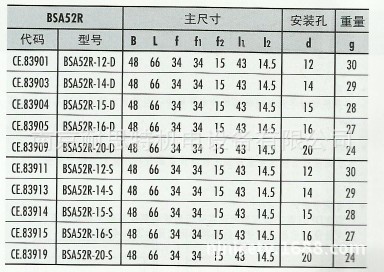

-BSA52R：用于锁定主轴的高科技聚合体底座，带钢质插件及黑色亚光饰面GN302型可调节手柄。BSA52R型锁定底座可在主轴定位后方便、快速地将其锁紧。该底座设计带有一个用于安装指示器基准销的φ6mm孔。并可通过三颗M4圆柱头螺钉固定安装到机器上（不包括在供货内）。
-PE.6-10：红色高科技聚合体防止旋转固定销（代码：CE.83960）。
'
