产品简介
HLK-RM04是海凌科电子新推出的低成本高性能嵌入式UART-ETH(串口-以太网)模块。
本产品是基于通用串行接口的符合网络标准的嵌入式模块，内置TCP/IP协议栈，能够实现用户串口、以太网个接口之间的转换。
通过HLK-RM04模块，传统的串口设备在不需要更改任何配置的情况下，即可通过网络传输自己的数据。为用户的串口设备通过以太网传输数据提供了快速的解决方案。
模块尺寸图
| 表2-2模块插针接口 | |||
| 号码 | 功 能 | 方 向 | 说 明 |
| 1 | Power In | 5V电源输入 | |
| 2 | GND | GND | 电源地 |
| 3 | WLAN_LED | O | WIFI启动指示 |
| 4 | VDD | Power Out | 3.3V电源输出 |
| 5 | LINK2 | O | 网口2 连接指示 |
| 6 | USB_P | I/O | USB信号+ |
| 7 | USB_M | I/O | USB信号- |
| 8 | STA/GPIO_0 | I/O | 状态指示/GPIO_0 |
| 9 | GPIO_1 | I/O | GPIO_1 |
| 10 | ES/RST | I | 退出透传/恢复出厂值 |
| 11 | TXOP2 | A | 网口2 TX-P |
| 12 | TXON2 | A | 网口2 TX-N |
| 13 | RXIP1 | A | 网口1 RX-P |
| 14 | RXIN1 | A | 网口1 RX-N |
| 15 | RXIN2 | A | 网口2 RX-P |
| 16 | RXIP2 | A | 网口2 RX-P |
| 17 | TXON1 | A | 网口1 TX-N |
| 18 | TXOP1 | A | 网口1 TX-P |
| 19 | RTS_N/GPIO_2 | I/O | 串口2 RTS |
| 20 | UART_RX | I | 串口1 RX |
| 21 | UART_TX | O | 串口1 TX |
| 22 | RXD/GPIO_3 | I/O | 串口2 RX |
| 23 | LINK1 | I/O | 网口1 连接指示 |
| 24 | CTS_N/GPIO_4 | O | 串口1 CTS |
| 25 | WPS/RST | I | WPS按键/恢复出厂值 |
| 26 | TXD/GPIO_5 | O | 串口2 TX |
| 27 | VDD_1_8 | Power Out | 网口1.8V输出 |
| 28 | Power In | 5V输入 |
串口转网络 | |
最高传输速率 | 230400bps |
TCP连接 | 最大连接数>20 |
UDP连接 | 最大连接数>20 |
串口波特率 | 50~230400bps |
其它参数 | |
状态指示灯 | 状态指示 |
环境标准 | 工作温度：-25-75℃ |
工作湿度：10%-90%RH（不凝结） | |
存储温度：-40-80℃ | |
存储湿度：5%-90%RH（不凝结） | |
其它性能 | 频段带宽可选：20MHz、40MHz，自动 |
产品型号 | HLK-RM04 | |
支持的标准和协议 | IEEE 802.11n、IEEE 802.11g、IEEE 802.11b、IEEE 802.3、IEEE 802.3u、CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPoE | |
端口 | WAN | 1个10/100M自适应RJ45端口( |
LAN | 1个10/100M自适应RJ45端口 | |
无线
参数 | 频率范围 | 2.4~2.4835GHz |
传输速率 | 11n：270/243/216/162/108/81/54/27Mbps 135/121.5/108/81/54/40.5/27/13.5Mbps 130/117/104/78/52/39/26/13Mbps 65/58.5/52/39/26/19.5/13/6.5Mbps | |
IEEE 802.11g：54/48/36/24/18/12/9/6(自适应) | ||
IEEE 802.11b：11/5.5/2/1M(自适应) | ||
工作信道数 | 13 | |
展频技术 | DSSS(直接序列展频) | |
数据调制 | DBPSK、DQPSK、CCK and OFDM(BPSK/QPSK/16-QAM/64-QAM) | |
灵敏度@PER (错包率) | 1500M：-68dBm@10% PER；130M：-68dBm@10% PER； 108M：-68dBm@10% PER；54M：-72dBm@10% PER 11M：-85dBm@8% PER；6M：-88dBm@10% PER 1M：-90dBm@8% PER；(典型值) | |
传输距离 | 室内最远100米；室外最远360米(因环境而异) | |
RF功率 | ≥14.5dBm (11n)/ ≥16.5dBm(11b/11g)EIRP | |
天线 | 板载天线或外接天线可选 | |
2产品特点
1，串口转WIFI模块，串口转以太网模块，以太网转WIFI多功能WIFI模块，串口服务器模块，让你的串口设备轻松联网，全透明双向数据传输，保障最高限度的易用性和兼容性
2.模块集成10/100M自适应以太网接口,串口通信最高波特率高达230.4Kbps
3.3.采用全球顶级网络芯片供应商雷凌ralink方案，原材料均采用TDK//村田等大牌厂家，奠定稳定可靠基础
4.可靠的系统核心适用于安全性和长期运行的系统应用
5.尺寸小：40*29（比信用卡三分之一还小）
6.工作温度:工业级: -25~75°C.

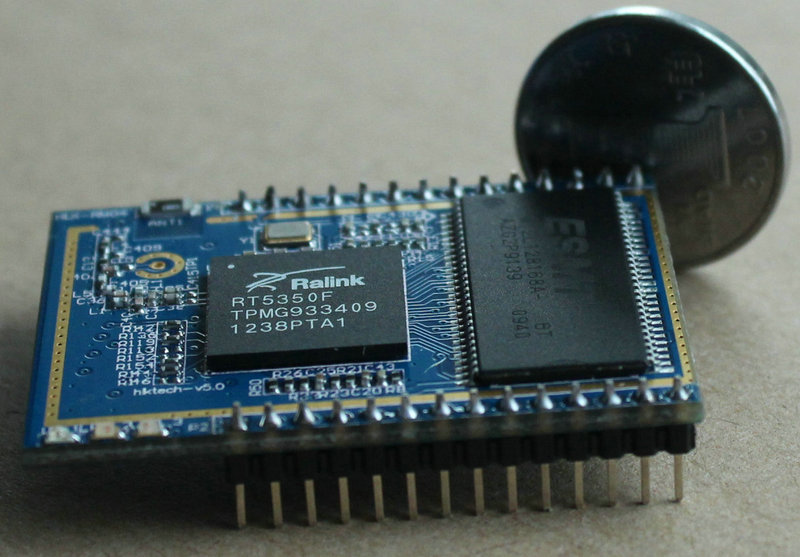

7.内置360M的MIPS CPU、16M的RAM和4M的FLASH和无线基带和射频前端以及多种外设总线
8.通过CE和认证，支持IEEE 802.11 b/g/n，支持透明协议数据传输模式
9.支持绝大多数WIFI加密方式和算法，WEP/WAP-PSK/WAP2-PSK/WAPI，加密类型 WEP64/WEP128/TKIP/AES
10.提供AT+指令集配置，提供友好的Web配置页面，通过网页配置
11.可选内置板载或者外置天线

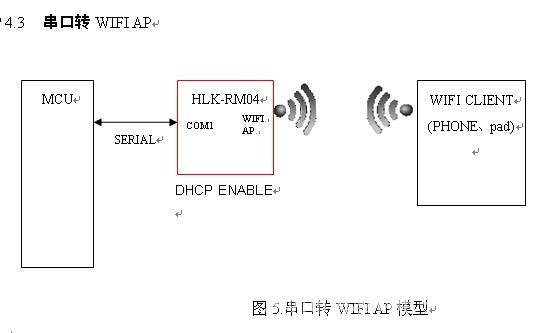

12.支持无线工作在AP模式和节点(Station)模式，真正的硬件AP，支持iphone手机和android系统等所有WIFI连接 ，支持AP和station同时在线功能
13.可选TCP Server/TCP Client/UDP 工作模式，支持网络协议：TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP
14.支持DHCP自动获取IP，支持工作在AP模式时为从设备分配IP
15，串口速率可调，最高支持230400
16，强大技术支持，可提供定制化需求。
配置方式

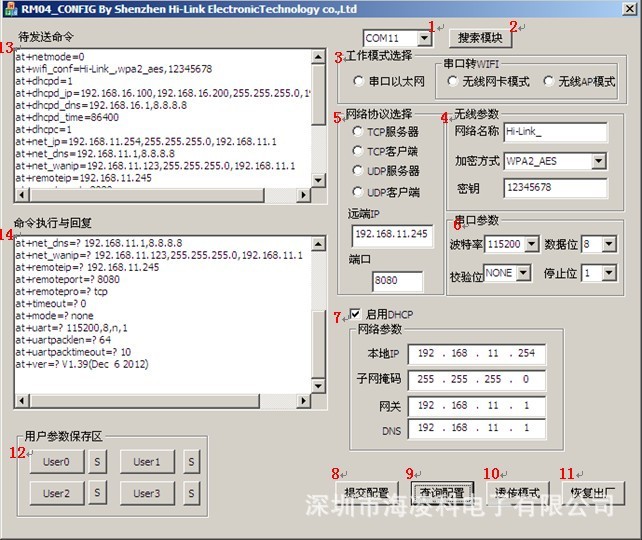

配置方式一： 串口工具配置界面
界面说明：
- 配置串口选择
- 搜索模块按钮
- 工作模式选择钮
- 无线配置参数
- 网络协议选择
- 串口配置参数
- 网络ip地址配置
- 提交配置按钮
- 查询配置按钮
- 进入透传模式按钮
配置方式二：网页配置
