底座

-DVA：光滑的镀锌钢。
-DVA-SST：AISI 304不锈钢。

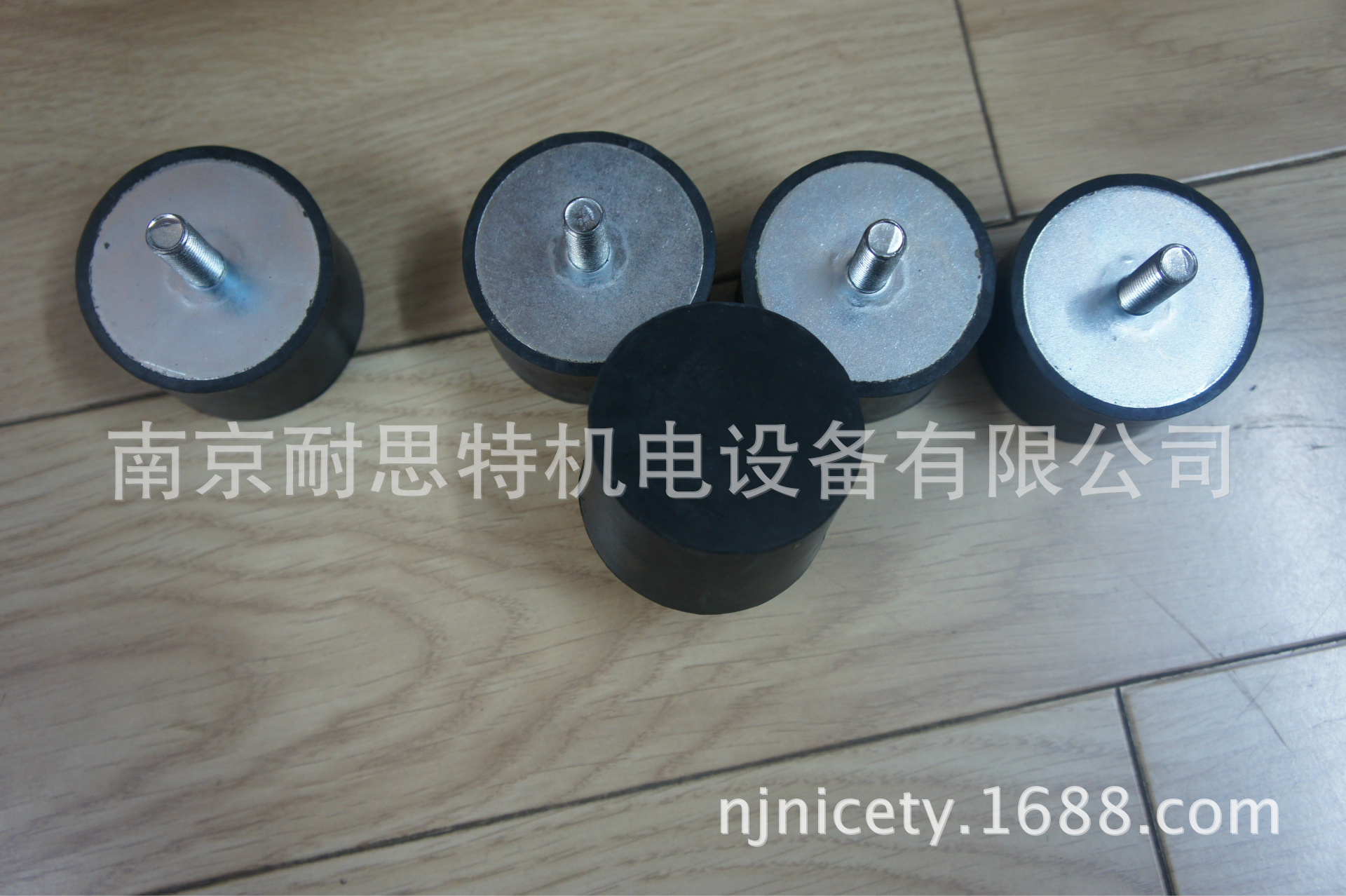

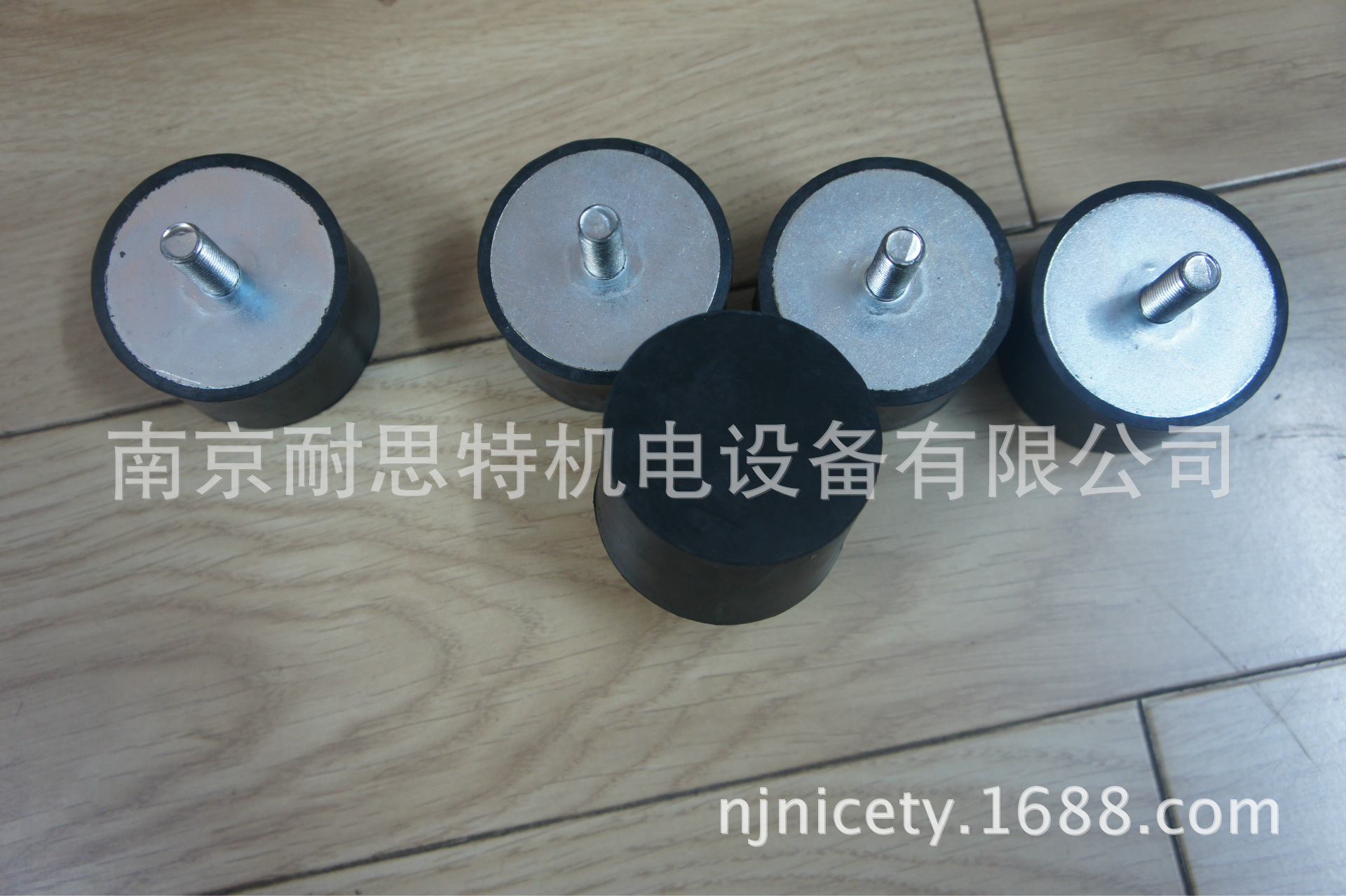

减震体

天然橡胶，硬度55±5（邵氏A），黑色

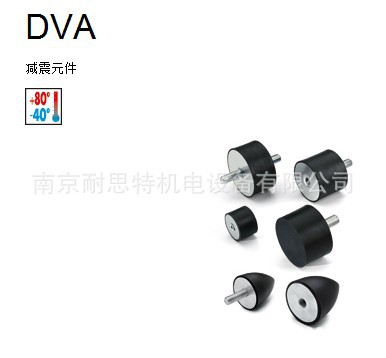

标准型号

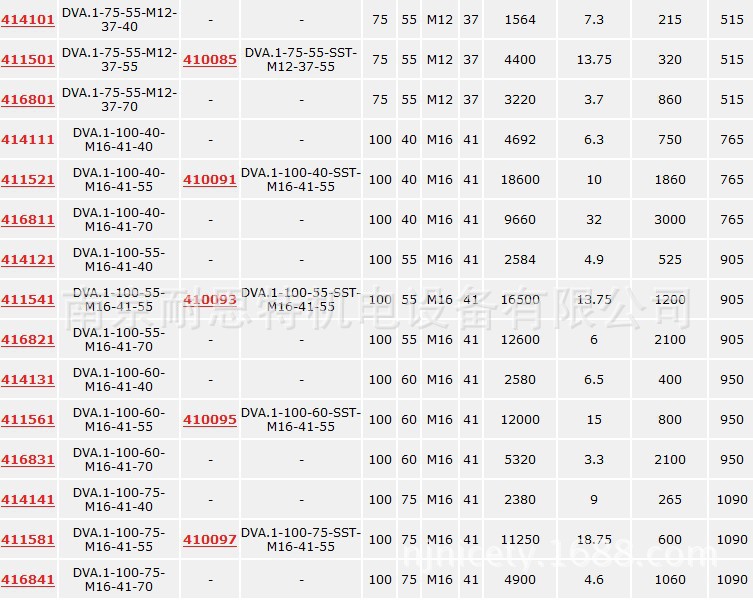

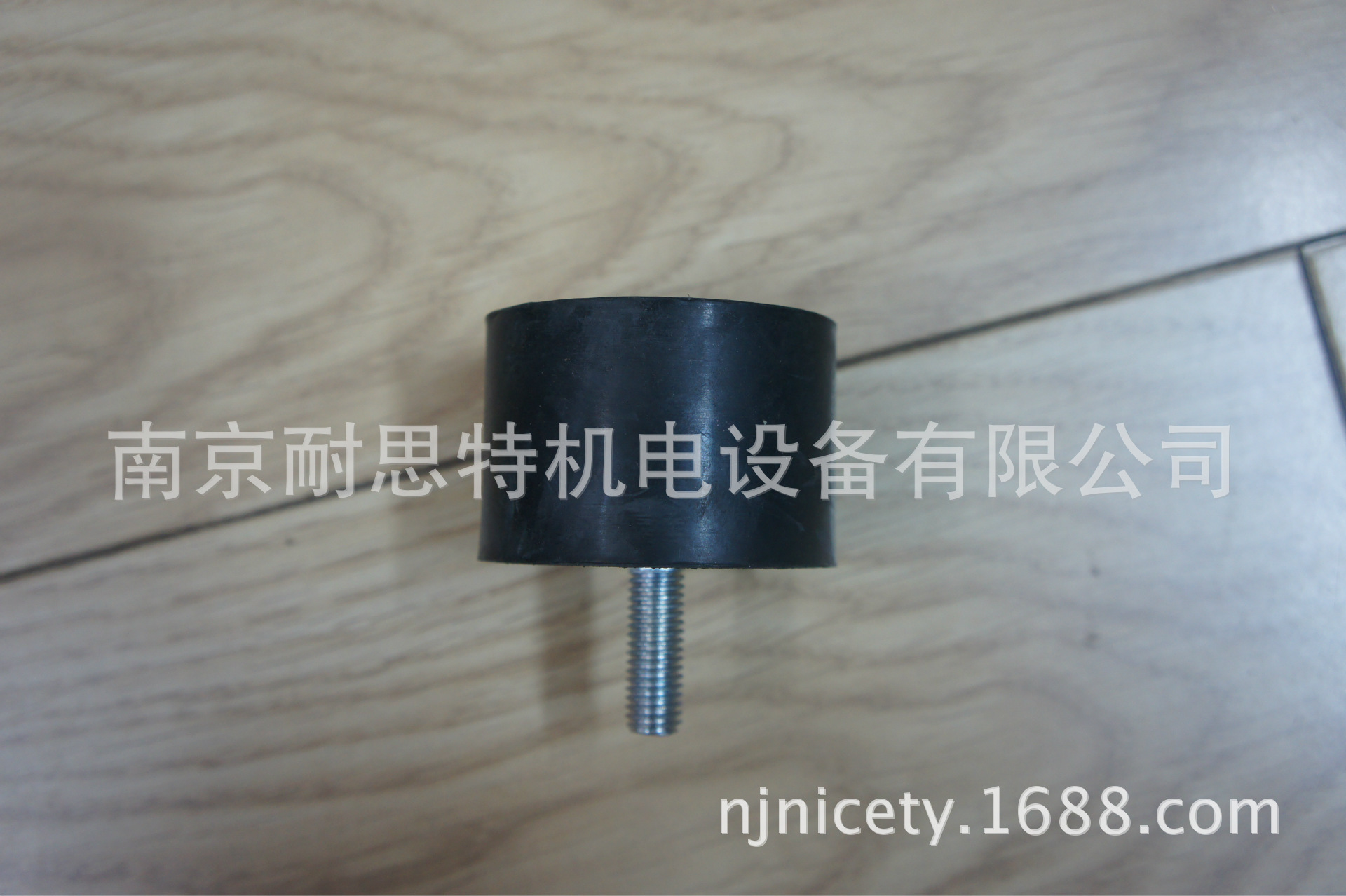

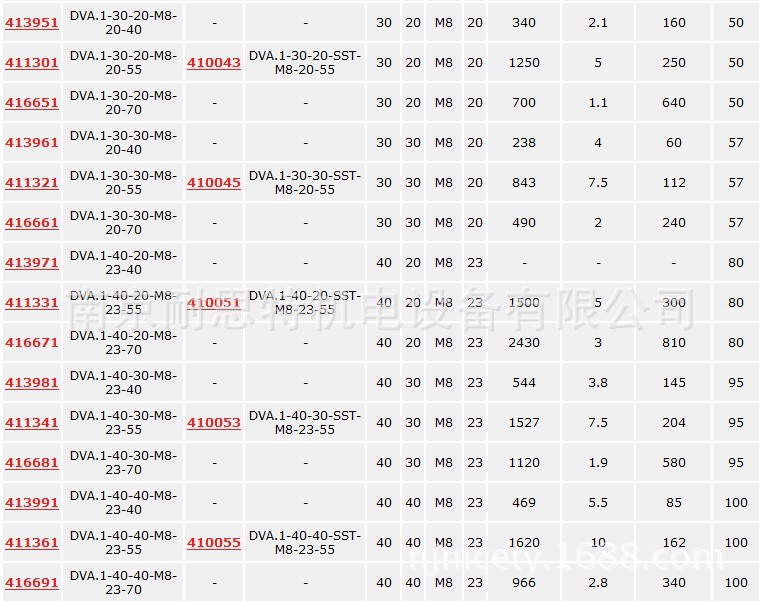

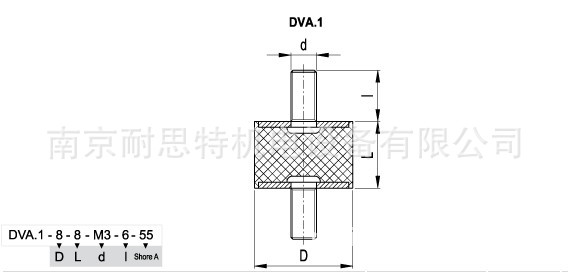

-DVA.1：光滑的镀锌钢螺杆。
-DVA.1-SST：AISI 304不锈钢螺杆。

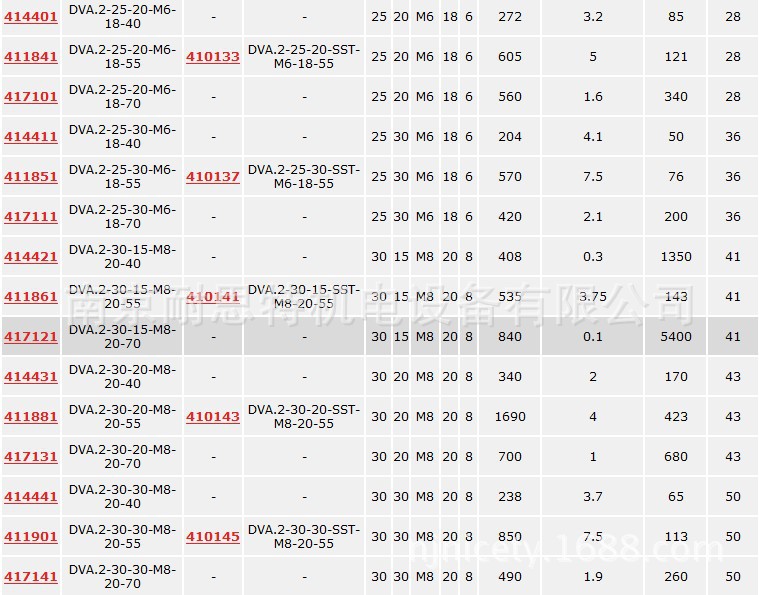

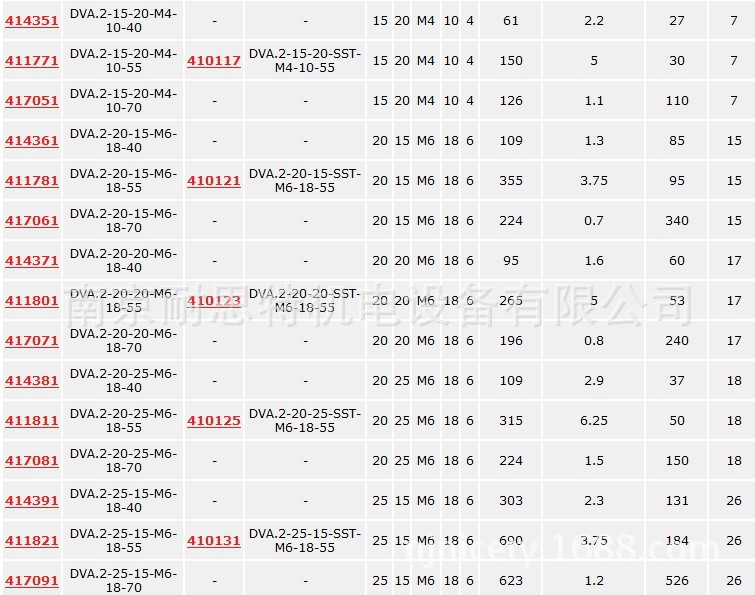

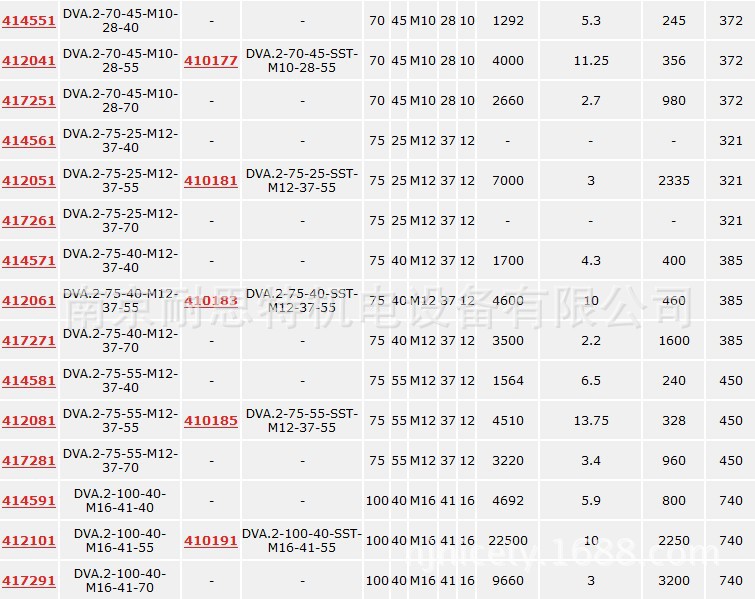

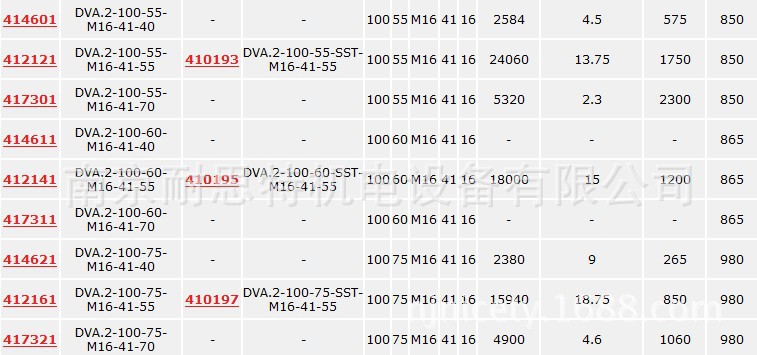

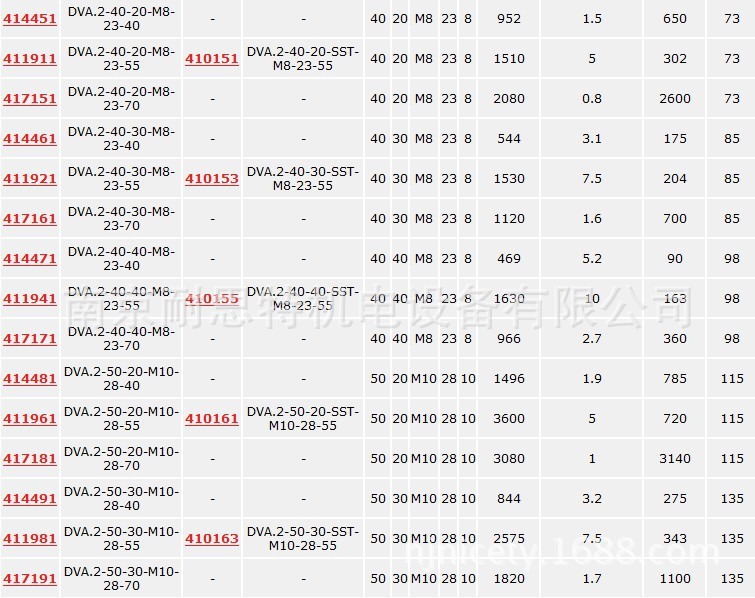

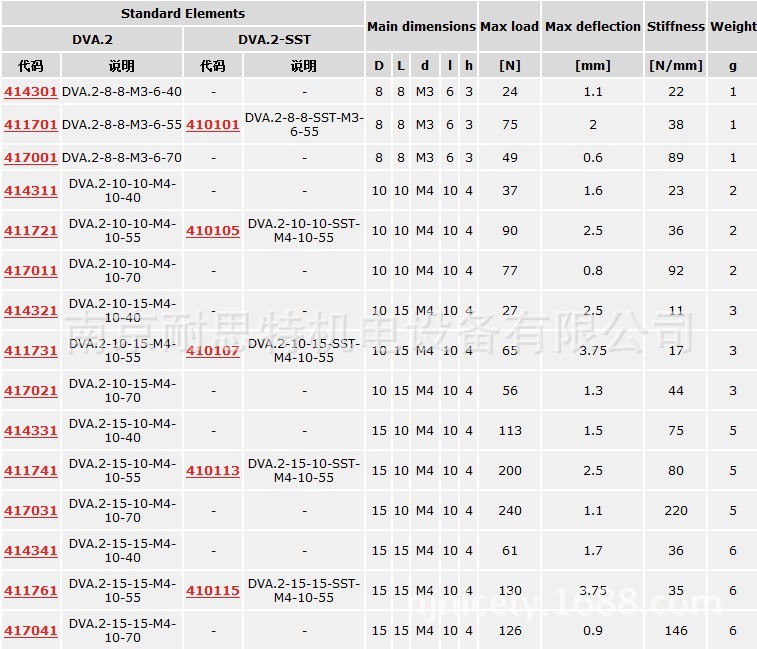

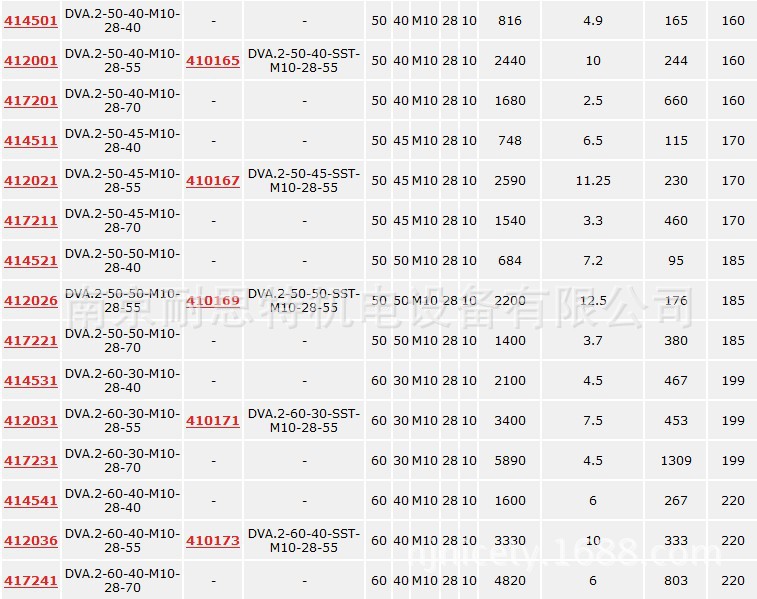

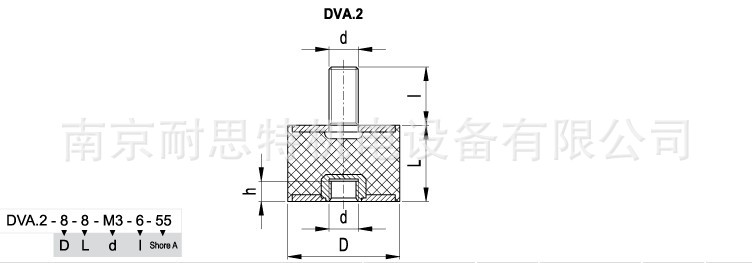

-DVA.2：光滑的镀锌钢螺杆和毂，螺纹盲孔。
-DVA.2-SST：AISI 304不锈钢螺杆和毂，螺纹盲孔。

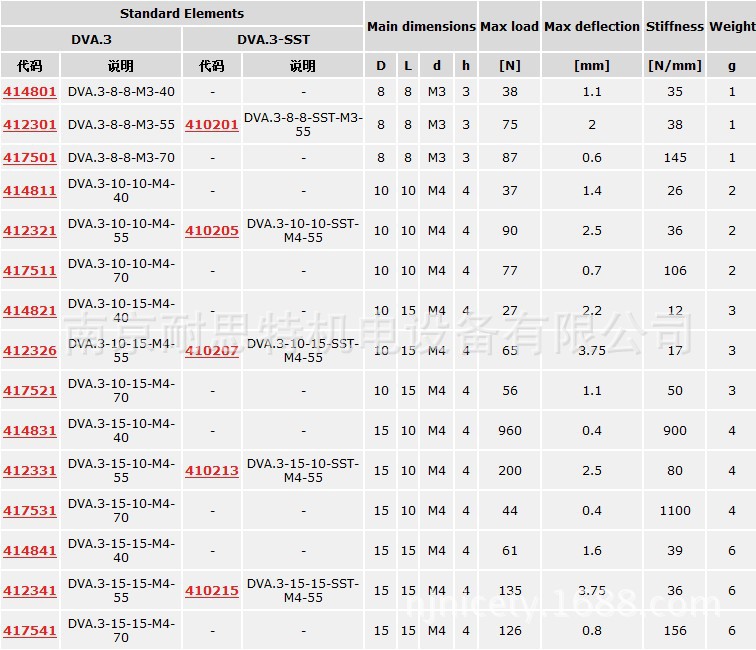

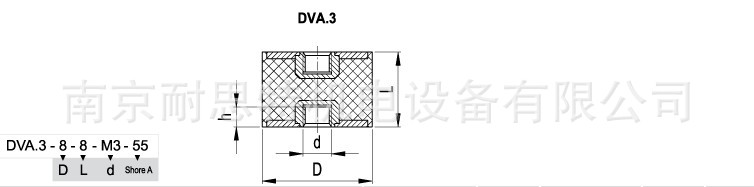

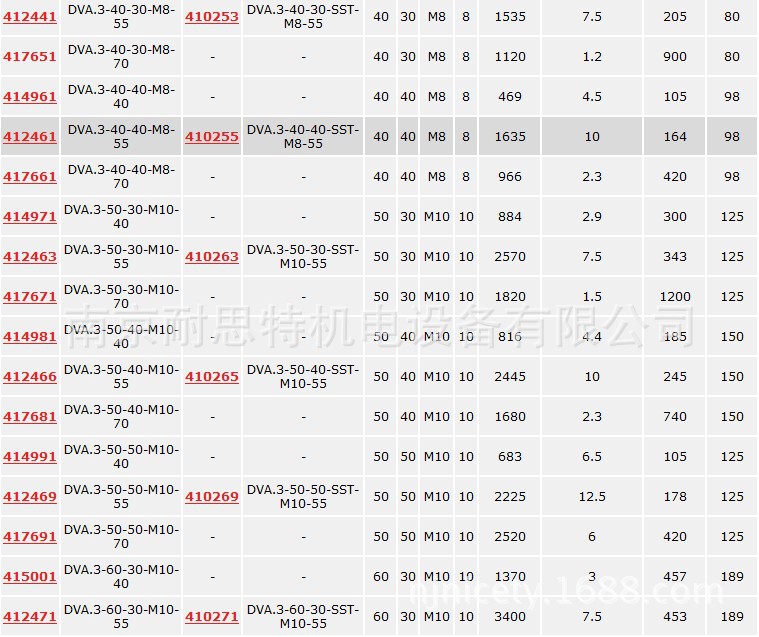

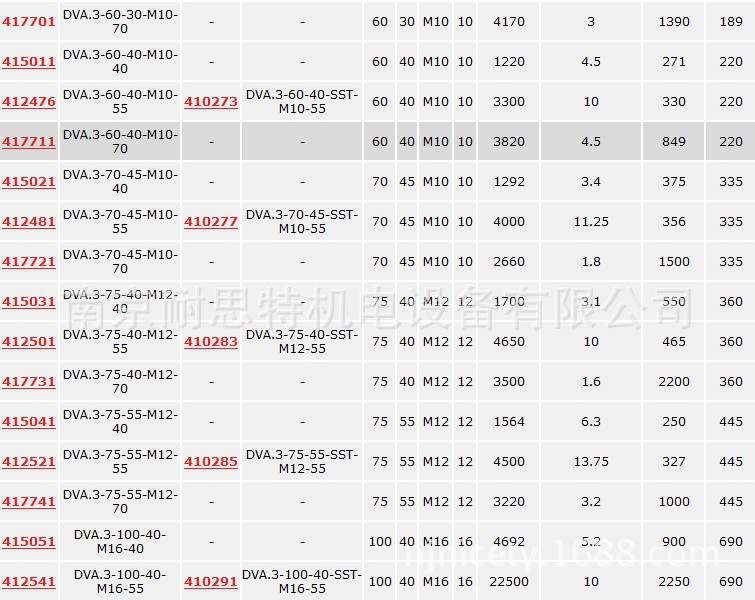

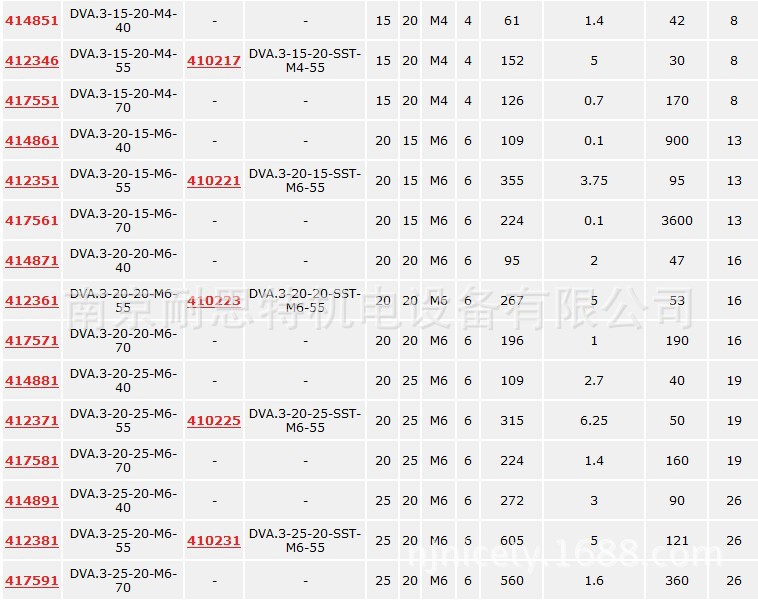

-DVA.3：光滑的镀锌钢毂，螺纹盲孔。
-DVA.3-SST：AISI 304不锈钢毂，螺纹盲孔。

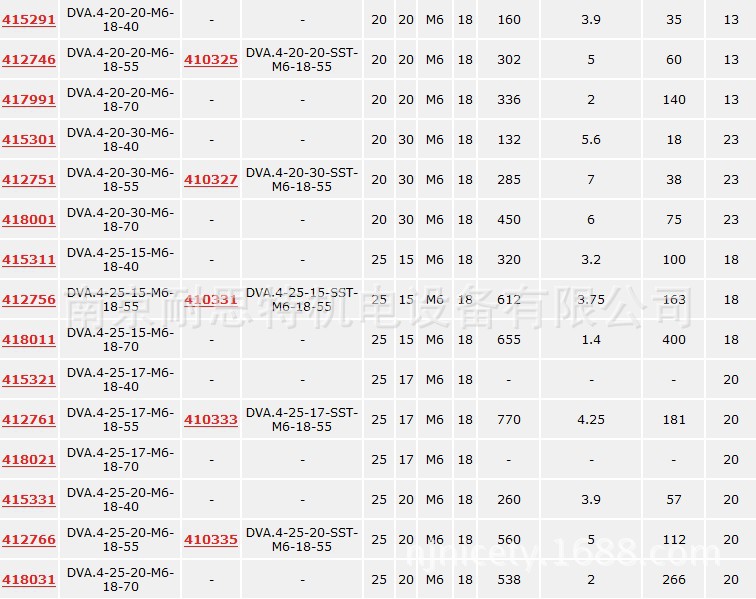

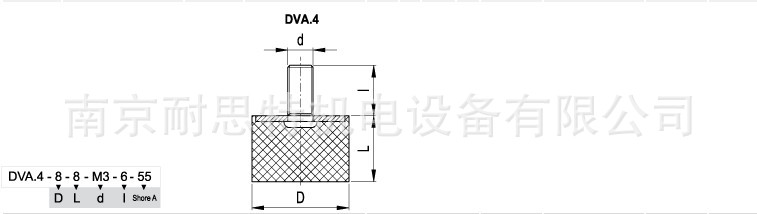

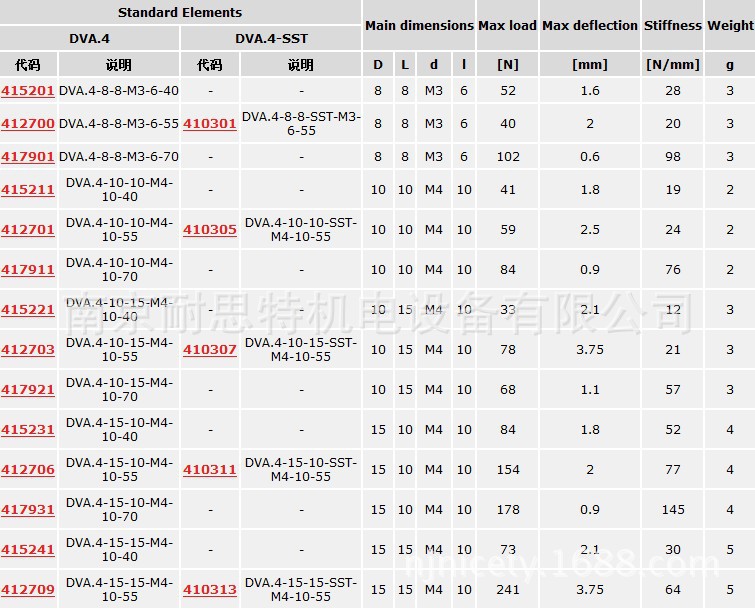

-DVA.4：光滑的镀锌钢螺杆。
-DVA.4-SST：AISI 304不锈钢螺杆。

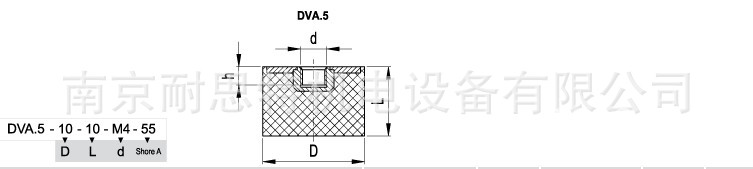

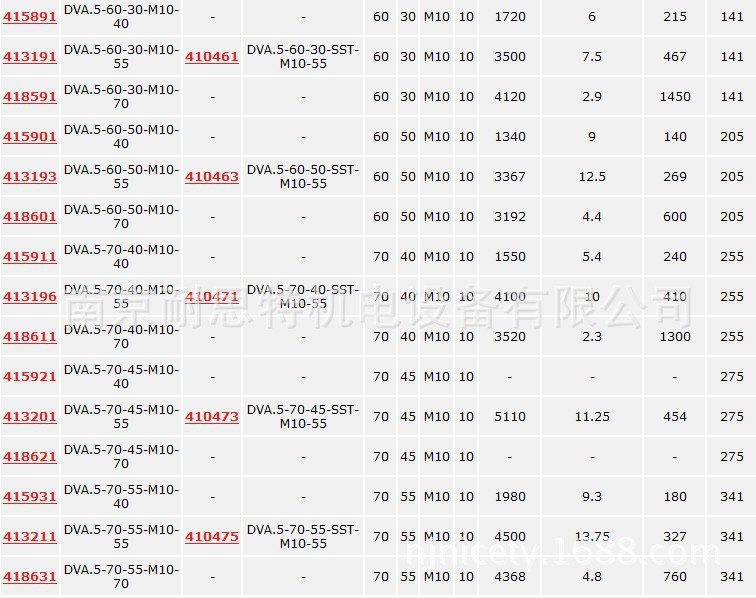

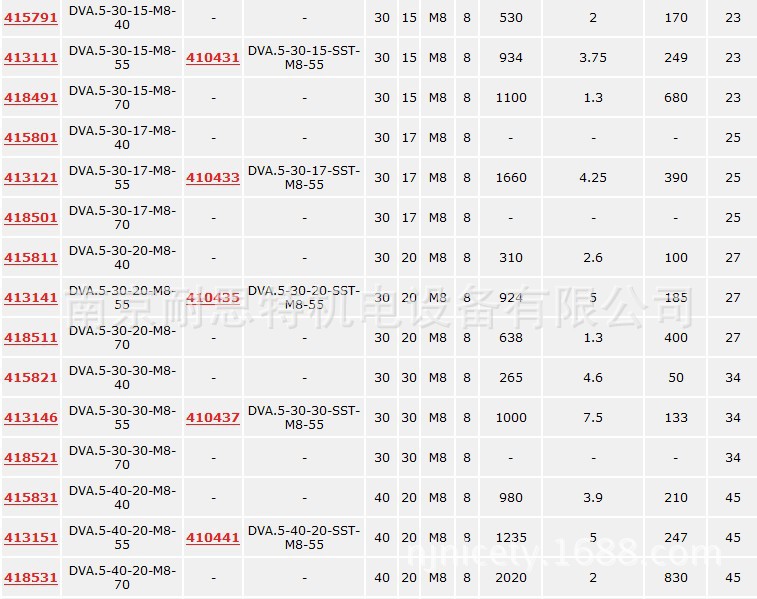

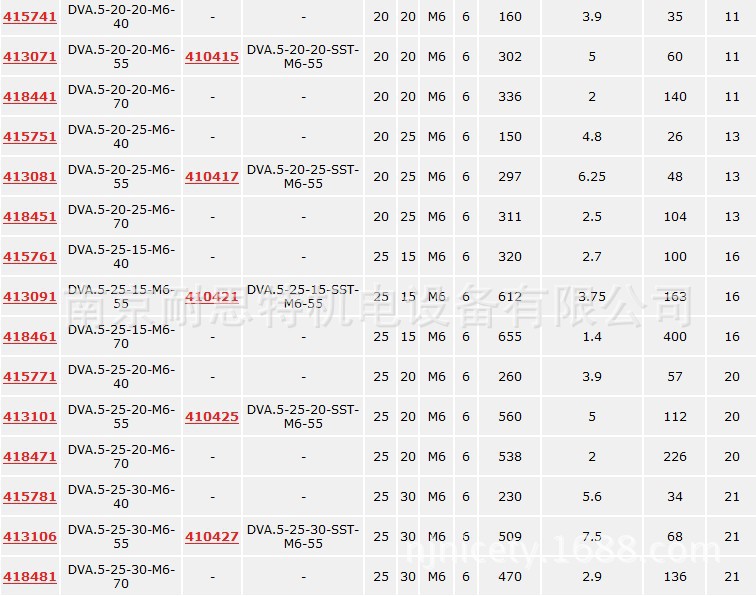

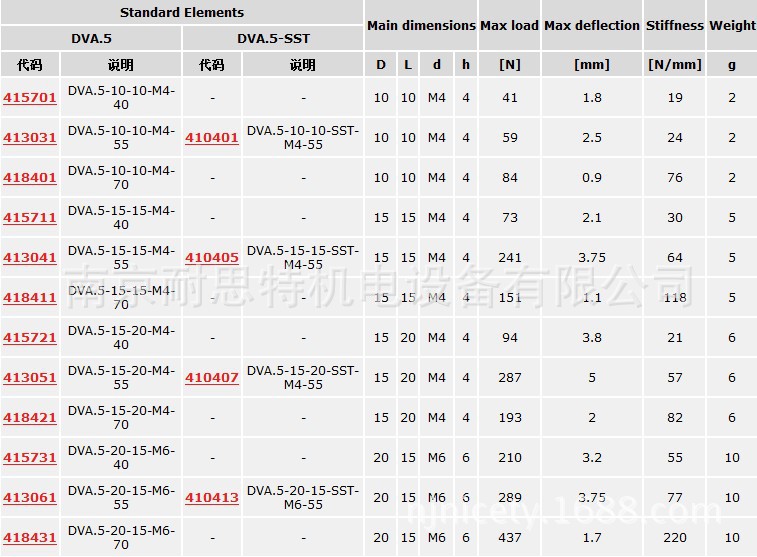

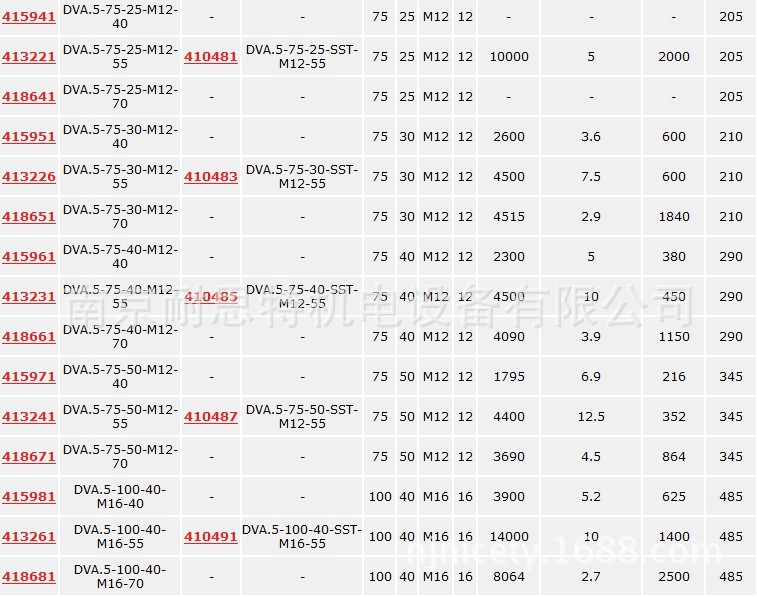

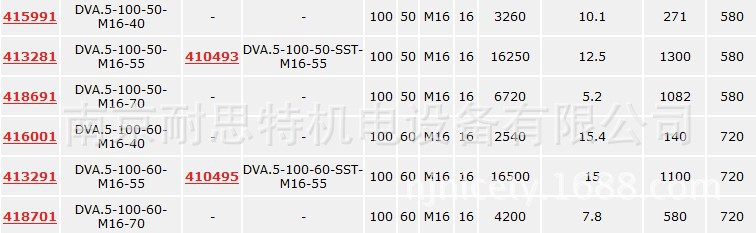

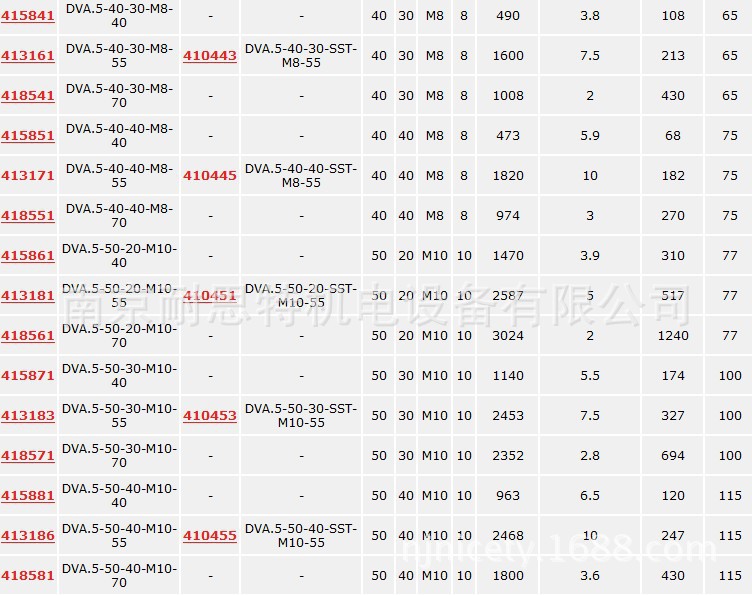

-DVA.5：光滑的镀锌钢毂，螺纹盲孔。
-DVA.5-SST：AISI 304不锈钢毂，螺纹盲孔。

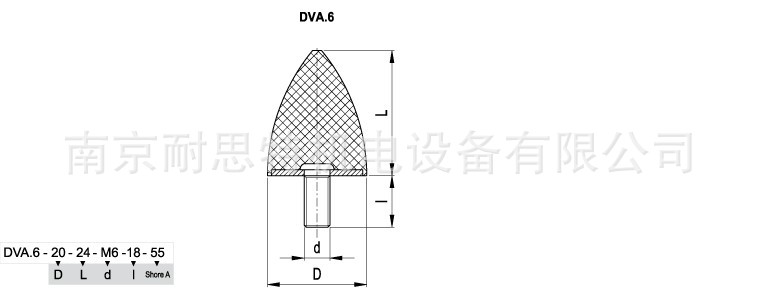

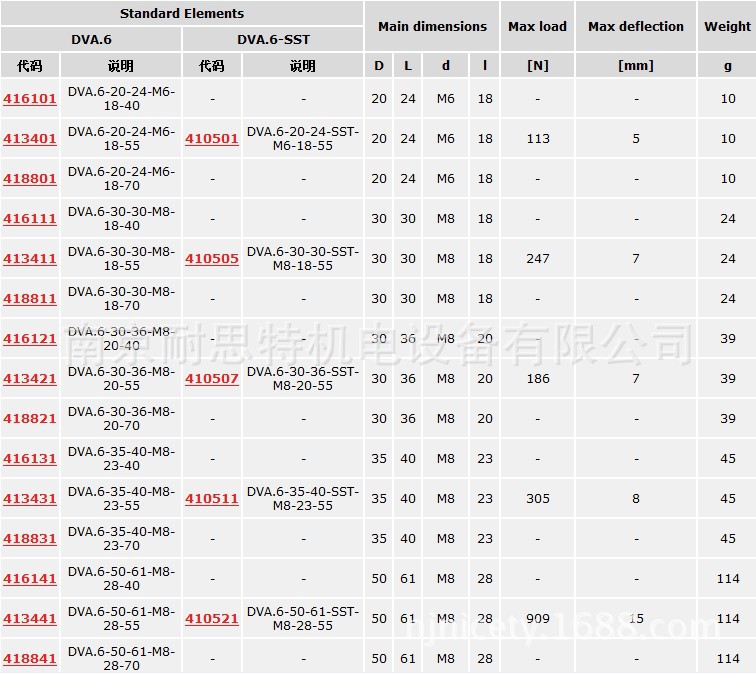

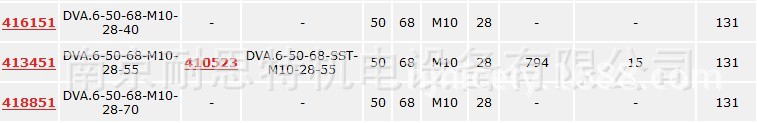

-DVA.6：光滑的镀锌钢螺杆。
-DVA.6-SST：AISI 304不锈钢螺杆。

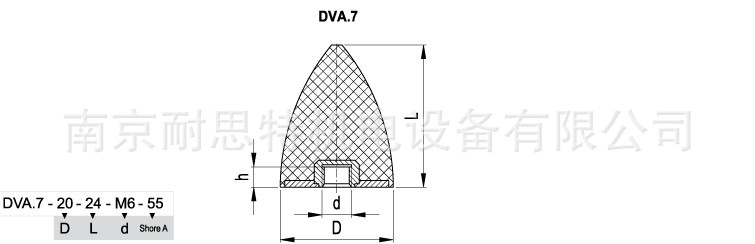

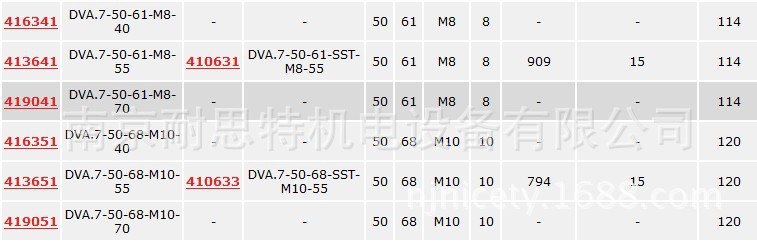

-DVA.7：光滑的镀锌钢毂，螺纹盲孔。
-DVA.7-SST：AISI 304不锈钢毂，螺纹盲孔。

可按需提供的特殊型号

-天然橡胶，硬度40±5（邵氏A）。
-天然橡胶，硬度A 70±5（邵氏A）。

特征及应用

伊莉莎冈特 (+Ganter) 的减震元件用于减少运动部件和振动体产生的振动、冲击和噪音。这些振动、冲击和噪音可以引起：
-机器本身和/或邻近设备发生故障或者机械寿命缩短；
-噪音；
-对人体健康造成损害。

技术参数和选型指南

1) 所需基本数据：
-干扰频率：机器运行产生的干扰振动的频率。通常等于发动机的转数（Hz=转/分./60）；
-施加至每个减震元件上的载荷[N]；
-所需隔震度[%]；
-给定载荷下减震元件的挠度值[mm]；
-刚度[N/mm]，也就是使减震元件产生1.0mm的挠度所要施加的载荷。对于DVA.6和DVA.7，其非线性的刚度如图表所示。
2) 如何选择减震元件：
-根据查看隔震度的表格，找出干扰频率值同所需要的隔震度（在图表中每一隔震度对应一条线）的交点，来确定挠度[mm]；
-用挠度除以施加在减震元件上的载荷，来得到所需要的减震元件的刚度；
-比较所得到的刚度和表格中的刚度值，选择具有最接近（低于）所计算得到的刚度值的减震元件。
3) 检验：
-参考图表 (DVA.6-DVA.7)，根据载荷可得出所选减震元件的挠度；
-在图表中找出干扰频率值同减震元件挠度的交点，获得所选减震元件的隔震度；
-比较获得的隔震度和所需的隔震度数值。
4) 示例：使用条件：
-干扰频率=50Hz（3000转/分）；
-施加在每个减震元件上的载荷为120N；
-需要90%的隔震度；
-图表显示，在50Hz干扰频率和90%隔震度条件下，得到的挠度为1.0mm；
-用得到的挠度除所施加的载荷得到所需要的刚度，即120/1.0=120N/mm；

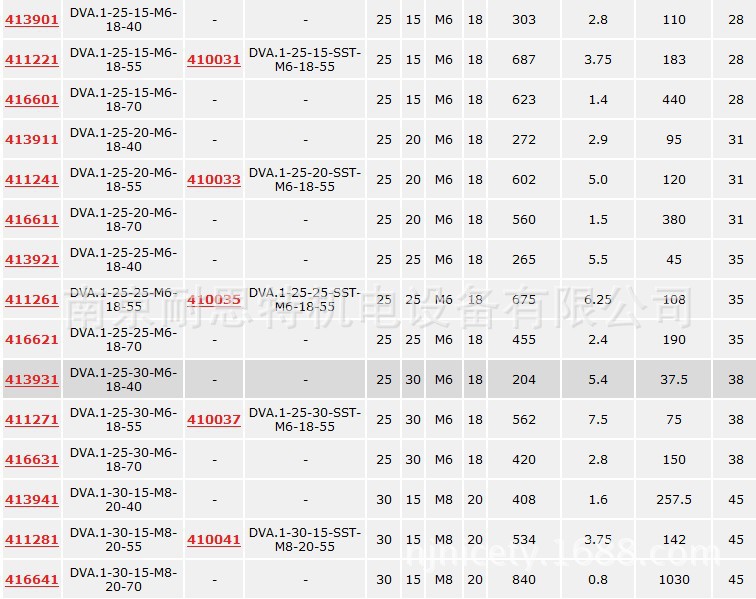

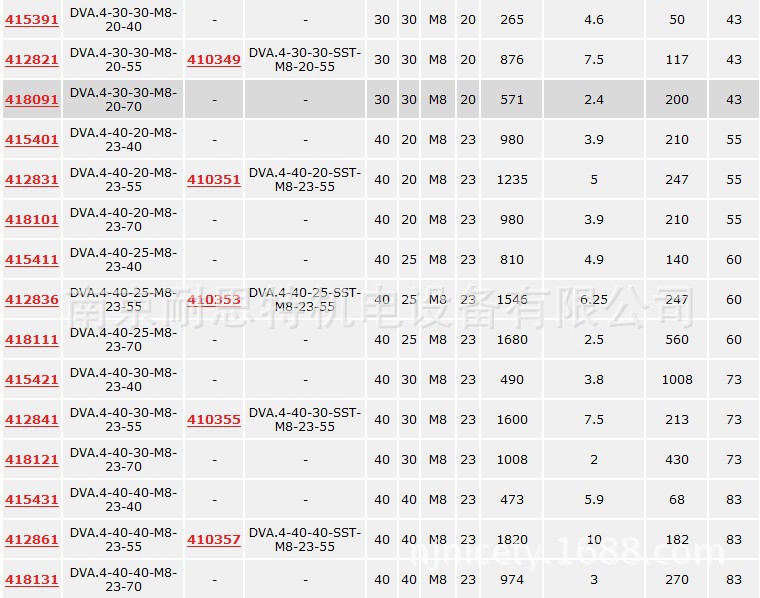

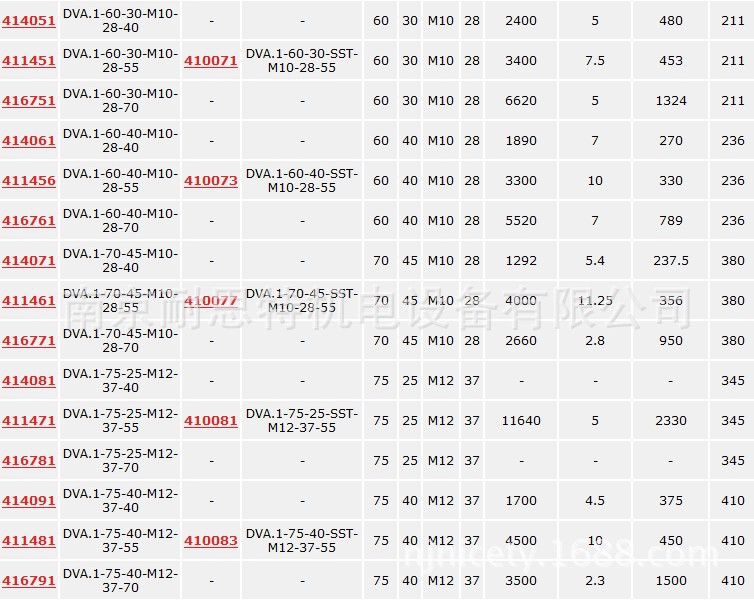

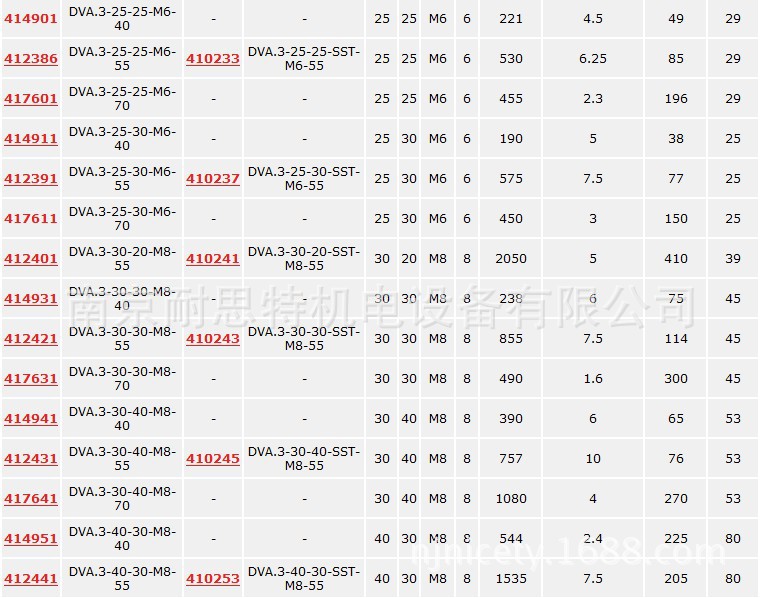

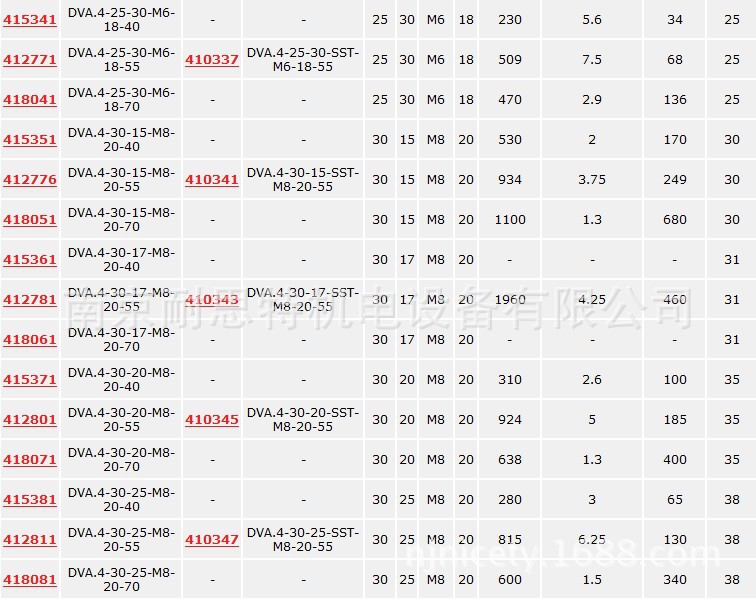

-比较得到的刚度值（120N/mm）与表格中显示的数值；

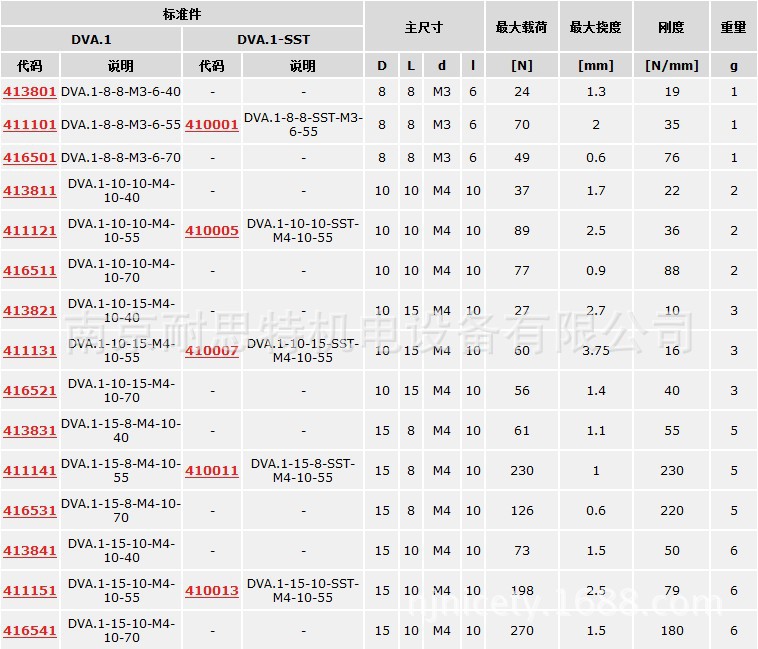

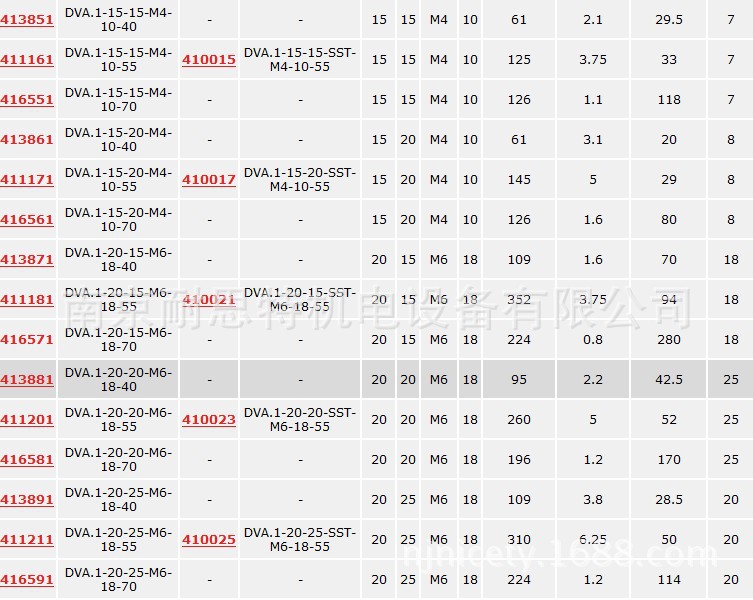

-对于类型DVA.1，表格中数值显示应该使用的减震元件为DVA.1-25-20-M6-18-55。
