概述

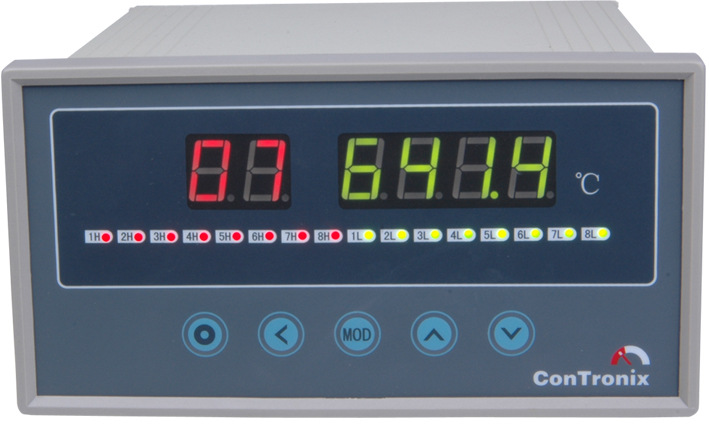

XSL系列智能巡回检测报警仪适用于5~80点过程量的检测和报警。可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。
基本误差小于0.2%F·S，显示范围-1999~9999
各通道独立设定输入信号类型、量程、报警值
各通道独立设定数字滤波时间常数，有效提高抗干扰能力
各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度
可任意关闭不使用的通道
2级参数。第2级参数受密码控制，防止误操作。具备参数复制功能，大大减小参数设置的工作量
独特实用的报警功能，可配接XSLCU多点控制单元实现各通道的报警输出
手动、定时、报警启动打印 快速、高效的通信接口，大大缩短通信时间
说明：
① 5~80通道，基本误差优于±0.2%F·S
② 可输入热电阻、热电偶、直流电流、直流电压等
③ 铝合金外壳，进口优质接线端子
④ 各输入通道均带浪涌、过压保护
⑤ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
⑥ 外形尺寸：160×84 （横/竖），160×160，318×104
⑦ 仪表电源220V AC，（9~30）V DC
基本配置
8通道，2点公用报警
扩展功能
① 每增加一个通道
② 扩展2点公用报警
③ 扩展控制单元（面板尺寸：160×80），最多32点（用2个控制单元）
④ 通讯接口：RS 232或RS 485
⑤ 打印机接口（不含打印机单元）
⑥ 台式机箱（32通道以上）：160×160，318×108
选型表
内容 | 代码及说明 |
XSL/ | 含8通道，2点公共报警 |
外型尺寸 | A— | 横式160×84×182 |
B— | 竖式84×160×182 |
C— | 方形160×160×182 |
D— | 台式，盘装通用318×104×300 |
通道数 | □□ | 尺寸为A、B的仪表最多32通道；尺寸为C、D的仪表最多80通道 |
输入信号 （其它输入信号，订货时说明，注2） | R | 全部通道均为热电阻,仪表内装的分度号包括：Pt100，Cu100，Cu50，BA1，BA2，G53 |
E | 全部通道均为热电偶,仪表内装的分度号包括：K，S，R，B，N，E，J，T |
B | 全部通道均为4mA~20mA或1V~5V等电流、电压信号，需在订货时明确电流，电压信号的输入通道 |
X | 输入为热电阻、热电偶混用 |
L | 输入为热电阻，热电偶，4mA~20mA，0mA~10mA，1V~5V，0V~5V混用。需在订货时明确电流，电压信号的输入通道 |
通讯接口 | S0 | 无通讯接口 |
S1 | RS-232接口 |
S2 | RS-485接口 |
打印功能（带硬件时钟） | P0 | 无打印接口 |
P1 | 分体打印接口 |
P2 | 一体化打印接口（仅限于D型仪表） |
仪表电源 | V0 | 220V AC |
V1 | 24V DC |
V2 | 其它 |
扩展报警功能 | T | T：表示有扩展报警功能，将标准2点扩展为4点，没有可省略 |
多点控制单元（XSLCU）接口 | C | C:表示有XSLCU接口，没有可省略 |
非标准功能 | N | N：表示非标功能，没有可省略 |
