型号

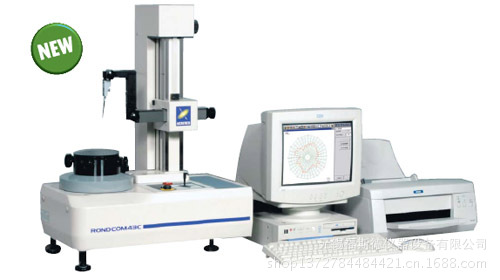

RONDCOM 43C

RONDCOM 41C

RONDCOM 31C

测量范围

最大测量直径

Ø250mm

左右进给范围（R轴）

125mm

上下进给范围（Z轴）

300mm

200mm

最大半截直径

Ø400mm

最大测量高度

外径520mm、内径300mm

外径420mm、内径200mm

回转精度

ISO 4291/JIS B7451

(0.02+6H/10000)µm

(0.04+6H/10000)µm

最小平方圆的最大偏差

(0.01+3H/10000)µm

(0.02+3H/10000)µm

直线度精度

上下方向（Z轴）

0.25mm/100 0.8mm/300mm

0.50mm/100mm15mm

/300mm

—

平行度精度

上下方向（Z轴）

1.5mm/300mm

3mm/300mm

—

回转速度（q轴）

6/min

上下方向速度（Z轴）

测量

0.6~6mm/s

5mm/s

移动

15mm/s

5mm/s

径方向速度（R轴）

5mm/s

自动停止功能

Z轴/R轴

±5mm

工作台装载条件

工作台外径

Ø148mm

中心调整范围

±2mm

倾斜调整范围

±10

装载质量

25kg*

传感器

直线性范围

±400mm

测量力

70mN

测针形状

Ø1.6mm超硬球

形状误差的圆度评价方法

MZC（最小领域中心法）、LSC（最小平方中心法）、

MIC（最大内接圆中心法）、MCC（最小外接圆中心法）、N.C（无修正）

测量项目

圆周方向（q轴）

圆度、平面度、平行度、同心度、同轴度、圆柱度、径偏差、厚度偏差度、直角度、振动

圆度/平面度/平行度/同心度/同轴度/直角度/振动

直动方向（Z轴）

直线度、斜度、圆柱度、直角度、平行度

—

功能

支持调中心、调垂直功能、遮蔽处理功能、刻迹记录功能（水平/角度/游标）、实时显示功能、简易自动测量功能、圆度评价方法的组合、设计对照

滤波种类

数字滤波器（2RC/高斯）

滤波值

回转（低总线）

15、50、150、500峰/回转

回转（带总线）

15~150、15~500峰/回转

直动（低总线）

0.025、 0.08、 0.25、 0.8 、2.5 、8mm/s

—

显示装置

彩色显示器（15英寸）

显示项目

测量条件、测量参数、形状图形（展开图形/立体图形）打印机输出条件、注释、错误信息等

记录装置

方式

选择彩色打印机/激光打印机

倍率

50、100、200、500、1K、2K、5K、10K、20K、50K、100K自动

各要素

电源

AC100V、50Hz/60Hz（需要指定）

耗电量

600VA

空气源

0.35-0.7Mpa

耗气量

30J/min(标准状态)

设置尺寸

1800(W)*1000(D)*1700(H)mm(使用选购的系统机架时)

质量

130kg

120kg
