XSFA系列闪光报警器广泛应用于石油、化工、冶金、电力、轻工等工业部门。是一种接点式声光报警显示仪表，具有电路简单、元件少、体积小、抗于扰能力 强、可靠性高、接线简单等特点。 仪表的设计考虑到面向微机化、多功能化了展的趋势，采用单片机技术，使仪表具有功能齐全，是现有晶体管闪光报警器的换代产品。

------------------------------------------------------------------

XSFA系列单点闪光报警器是采用COMS集成电路技术设计的报警器，可配合各种检测仪表监视现场触点的变化情况。当检测到报告信号时，报警器报警，以引起操作人员的注意，及时排除故障，确保生产过程的安全。

单点闪光报警器的特点

♦ 卡入式安装，可以方便拼装成各种形式组成报警系统。
♦半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
♦报警器内置蜂鸣器，并提供报警电平与继电器接点信号输出，方便外接外部报警设备。
♦COMS集成电路，整机抗干扰能力极强；欧式连接端子，便于维护和操作。

技术参数----------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------

 XSFA系列单点闪光报警器安装方式与开孔尺寸

 -----------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------

 XSFA系列单点闪光报警器的接线方式

 单点接线图

------------------------------------------------------------------

XSFA系列八路闪光报警是一种接点式声光报警显示仪表，具有电路简单、元件少、体积小、抗于扰能力强、可靠性高、接线简单等特点。仪表的设计考虑到面向微机化、多功能化了展的趋势，采用单片机技术，使仪表具有功能齐全，是现有晶体管闪光报警器的换代产品。

八路闪光报警器工作原理

报警器由电源电路、发光器件、输出驱动、单片机控制电路、软件监视系统组成。 报警器平时工作在监视状态，无报警信号输入，灯光和音响均不工作，一旦外界报警到来，报警器将控制声光报警，以提示现场工作人员及时解决故障。
1、当某通道接点动作，对应通道的灯光闪烁同时电铃接点导通铃响。按下消音按钮，音响报警消音、闪光停止。 当报警信号消失后，确认后的灯光报警指示自动复位。
2、当某通道接点动作，对应通道的灯光闪烁同时铃响。报警信号消失后音响报警器消音、闪光熄灭。
3、当按下试验按钮时，报警器的八路灯光依次闪烁、铃响。再按一下试验按钮时，音响报警器消音、闪光停止，报警指示自动复位。

技术参数---------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------

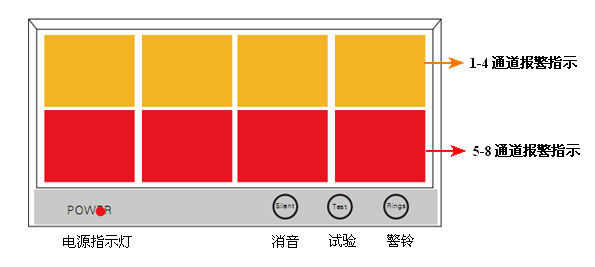

仪表外形图

-----------------------------------------------------------------------------------------

 XSFA系列八路闪光报警器的接线方式
