XSDD系列智能数字显示报警仪采用微处理器进行采集控制运算,智能万用信号输入,数字化的校准方式,更高的测量准确度,更低的温度漂移,更低的变送输出 纹波。可与各种传感器配合使用,实现对温度、压力、液位、流量、速度等测量信号的显示、报警、传输。可带RS232、RS485通讯,与上位机通讯,组成网络。
XSDD智能数字显示报警仪功能介绍 智能万用信号输入方式 双回路仪表可分别独立设置输入信号种类 数字化设置报警点及线性输入量程 数字化的校准方式 冷端温度及热电阻引线电阻自动补偿 隔离的变送输出方式,输出量程可设 采用标准MODBUS RTU通讯协议 SMT表贴工 |
|
XSDD智能数字显示报警仪特点
更高的抗干扰能力,EMC≥2000V 更高的测量准确度,长期保证0.2% 更高的采样速度,高达100ms/次 | 更低的温度漂移,≤50ppm 更低的变送输出纹波,≤50mV p-p 更高效的、高可靠的开关电源 |
-------------------------------------------------------------------
XSDD数字显示仪技术参数 |
显示范围 | -1999~9999,小数点位置可设置。 |
测量及变送输出准确度 | ±0.2%FS±1字;±0.1%FS±1字(需特殊订制)。 |
输入信号 | 热电偶: K、E、S、B、J、T、R、N;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。 热电阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。 直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V; 0~10V(订货时需指定,与其他信号不兼容)。 直流电流:0~10mA、4~20mA 。 线性电阻:0~400Ω(远传压力表)。 频率:0.1Hz-10KHz(该功能需单独指定,与其它信号不兼容输入)。 |
模拟输入 阻抗 | 电流信号Ri=100Ω; 电压信号Ri=500KΩ。 |
模拟输出负载能力 | 电流信号:4~20mA输出时Ro≤750Ω;0~10mA输出时Ro≤1.5KΩ。 电压信号:要求外接仪表的输入阻抗Ri≥250KΩ,否则不保证连接外部仪表后的输出准确度及线性度。 |
配电输出 | DC24±1V 30mA,过流自动保护。 |
报警方式 | 单回路可对应四个报警点,双回路仪表每回路对应2个报警点。 |
通讯方式 | RS232(10m)或RS485(1000m)。 |
使用环境 | 环境温度:-10~55℃,环境湿度:10~90%RH |
耐压强度 | 输入/输出/电源/通讯 ≥1000V.AC 1分钟。 |
绝缘阻抗 | 输入/输出/电源/通讯 ≥100MΩ |
电 源 | 开关电源:交流:85~265V,频率: 50Hz±2Hz;(推荐使用) 线性电源:交流:220V±10V,频率: 50Hz±2Hz;(变压器电源,不推荐使用) 直流电源:DC 24V (适用范围16V-28V) |
功 耗 | <4W |
-------------------------------------------------------------------

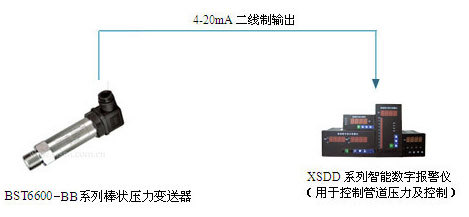

XSDD智能数字显示报警仪系统配套示意图

数字显示仪表的面板尺寸与开孔尺寸
仪表外形 | 面板尺寸 | 开孔尺寸 |
横式 | 160×80×94 | 152×76 |
竖式 | 80×160×94 | 76×152 |
方形 | 96×96×130 | 92×92 |
横式 | 96×48×110 | 92×44 |
竖式 | 48×96×110 | 44×92 |
方形 | 72×72×102 | 68×68 |
方形 | 48×48×110 | 44×44 |
'
