规格

1A

3A

5A

1A

3A

5A

额定输入电压

AC 1P 110V

AC 1P 220V

峰值电流(2 sec. max，

内部限制，A)

2

6

10

2

6

10

连续输出电流（A）

1

3

5

1

3

5

适配电机功率（W）

110

370

550

220

750

1100

过压值

AC 1P 128V

AC 1P 255V

欠压值

AC 1P 95V

AC 1P 185V

最小匹配电机电感

20 uH

开关频率

20k Hz

调速范围

开环：1：20，电枢电压闭环：1：20，测速机闭环：1：100，编码器闭环：1：1000

调速精度

开环：1%，电枢电压闭环：0.5%，测速机闭环：0.3%，编码器闭环：不大于0.01%

调速线性度

±0.5％

转速指令电压

DC 0～5V/DC0-10V/DC 0-20mA/PWM/CLK+DIR/操作信号隔离

正反转

无冲击自动程控直接正反转操作/操作信号隔离

转速信号输出

模拟量:DC 0～5V/数字量: N*PPR/60（OC门）/操作信号隔离

转速零位锁存

DC 0.1V指令电压

启/停控制

VR启动/EN启动（电平不限/低电平使能，高电平禁止/操作信号隔离）

过/欠压保护

欠压：进线＜AC85V，过压：进线>AC265V

过流保护

DC侧：额定电流*（1.0-2.0）(可调)

制动功能

可选

故障输出

故障时低电平输出，正常时高电平输出（OC门）/操作信号隔离

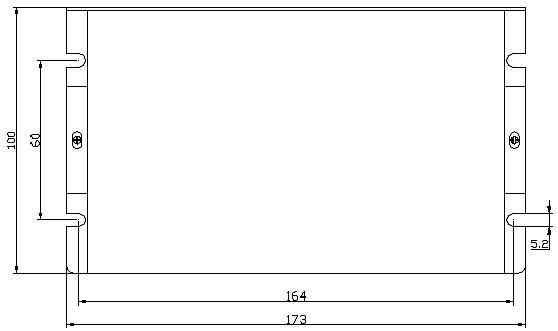

最大外型尺寸

172ⅹ100ⅹ60

172ⅹ100ⅹ60

平面安装尺寸

164ⅹ60

164ⅹ60

立面安装尺寸

164

164
