HS-G-T501无源信号隔离器

经济型无源4-20mA信号隔离器，输入信号为4-20mA，输出信号为隔离4-20mA，不需要外接工作电源，工作能量由输入信号供。本系列产品有直焊式模块，（38×18×16mm）可直接焊到PCB板上；还有导轨式盒装。

2、主要技术规格

输入阻抗：450Ω

输出负载阻抗：±250Ω±100Ω(可根据用户要求改变输出阻抗值)

绝缘电阻：≥100MΩ(500VDC)

精度: 0.2%

隔离电压: 1500V.DC/分钟

供电电源：无

响应时间:≤0.3s

输出纹波：≤35mV/vp_p

工作环境温度:－10℃～50℃

储存环境温度：－30℃～60℃

工作环境湿度：≤85RH%

外型尺寸mm：100*16.6*65

端子接线线径：0.2～1.5mm2

安装方式:标准DIN对称导轨式安装

壳体材料：阻燃ABS+PC

防尘设计：有

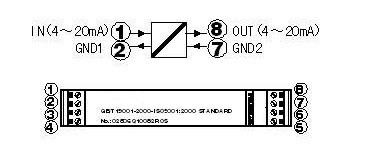

3、接线方法

安装环境要求

l符合技术规格所要求的环境温度范围和环境湿度范围。

l周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响。

l环境空气中应不含有对铬、镍、银镀层\有色金属及其合金起腐蚀作用的介质,以及易燃易爆的物质采用
