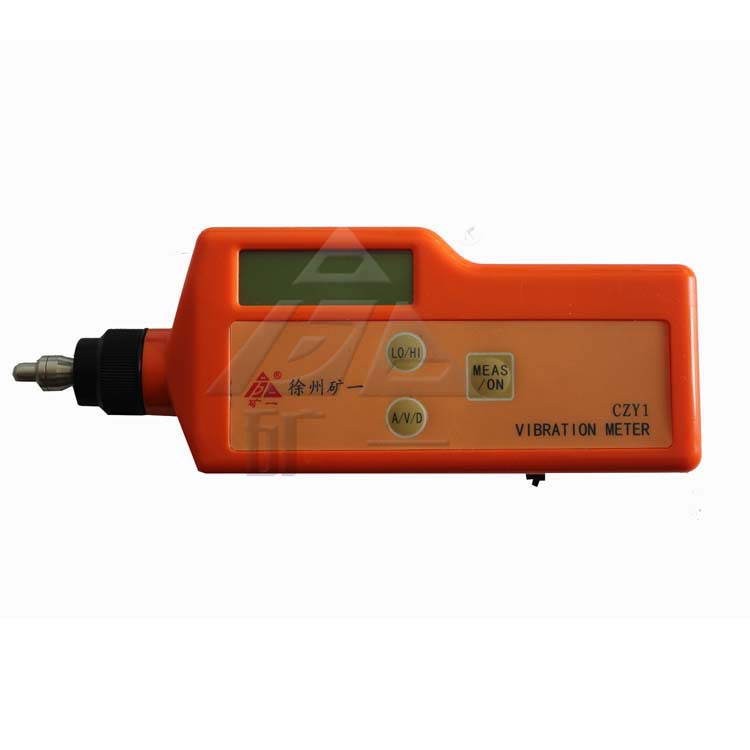

便携式数字测振仪

产品型号： CZY1

测试原理及功能

随着设备故障诊断及状态监测技术的日益推广和普及，对检测仪器提出了更高的要求。CZY1测振仪严格遵循有关检测检验规范，适用于机械设备常规振动的测量，特别是往复机械中的振动测量。仪器采用人工极化陶瓷（PZT）压电效应设计而成，通过把振动信号转换成电信号，并对输入信号进行同步采集、数字滤波及校准，数据算法等的处理，能准确地测量出振动位移（M）、速度(V)和加速度(A)。仪器采用集成化设计，结构紧凑合理。9V镍氢电池供电。薄膜按键开关。全视角段式液晶屏加背光显示、整机外观美观大方，是较为理想的便携式测量仪器。该仪器适用于各种设备的点检、巡检、定期检验，能方便地进行各种机械设备振动的状态监测和故障诊断。

技术指标

● 本产品符合《GB3836-2010爆炸性环境 第一部分：设备 通用设要求》、《MT/T661-1997煤矿井下用电气 设备通用技术条件》与《JJG 676-2000 工作测振仪检定规程》的标准。

● 传感器：剪切式压电加速度传感器

● 测量值：真有效值

● 振动测量范围：(速度和位移范围能达到加速度199.9 m/s2下的极限值)

● 加速度测量范围：  0.1～199.9m/s2   峰值

● 速度测量范围：  0.01～19.99cm/s   有效值

● 位移测量范围：  0.001～1.999m/s    峰值   精度：５％２digits

● 频率范围：10～1KHZ（加速度分10HZ～1KHZ和1KHZ～10KHZ两档）

● 外形尺寸（长×宽×高）：180mm×70mm×30mm
● 质量：约≤150g(不含电池)
工作环境
● 环境温度：0～+50℃
● 平均相对湿度：不大于95%（+25℃时）
● 大气压力：80～106kPa
● 海拔：海拔不超过2000m
● 煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
● 工作电流：≤40mA。
 仪器特点

● 仪器采用了全视角段式液晶屏加背光显示的方式，使用户在光线不足的环境下，仍然能方便读取数据。

● 仪器具有测量数据实时存储功能。每种状态下，可以存储最新10组测试数据，使得数据的保存及维护更加方便安全。

● 仪器采用镍氢电池供电，具有短路，过充电，过放电保护；屏幕显示电池电量状态；充电一次可连续工作8小时以上。

● 防水、防潮、抗震设计，外壳防护能力符合GB4208/2008中有关IP54的规定。

● 仪器送检前经过专业的老化试验，确保仪器能长时间稳定运行；仪器出厂前经过江苏省计量科学研究院鉴定。
