一、


概述

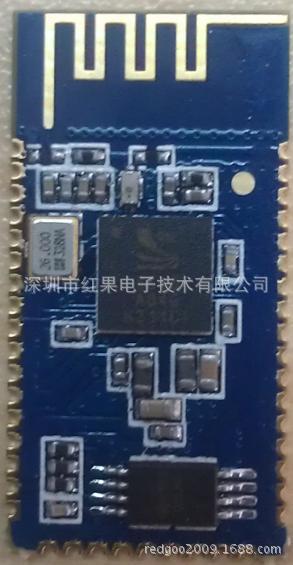

基于Class 2功率等级的RG-BT10-17型近距离蓝牙语音模块，采用了世界上的蓝牙芯片供应商CSR（Cambridge Silicon Radio）公司的BlueCore8     BC8645蓝牙芯片，完全遵循Bluetooth V4.0蓝牙规范。具有全速USB和UART主设备接口；内嵌了功能强大的Kalimba DSP数据处理器，能实现各种数字语音处理算法，为CVC回音消除。

RG-BT10-17型近距离蓝牙语音模块是深圳市红果电子技术有限公司专业打造的Class 2蓝牙精品，充分体现了公司在高频PCB板设计、防EMI电磁辐射及射频微带天线阻抗控制领域的技术优势。本产品具有收发灵敏性高、低成本、体积小、功耗低等优点。在无遮挡的情况下，同功率等级的模块点对点传输距离可达10米。

二、   特征

■Fully Qualified Bluetooth V4.0 Specification System for data and voice

■Wideband speech supported by HFP v1.6 profile and mSBC codec

■Voice recognition support for answering a call,64MIPS Kalimba DSP Co-processor ,enables true hands-free use

■Multipoint HFP connection to 2 phones for voice

■Multipoint A2DP connection enables a headset(A2DP) connection to 2 A2DP source devices for music playback

■Full Speed Bluetooth Operation with Full Piconet

■Standard HCI(UART or USB)

■With Audio Out & Audio in

■工业级设计

■安全认证、数据加密

■支持SPI编程接口

■支持连接7个蓝牙从设备

■同功率等级点对点传输距离可达10多米

■支持A2DP、AVRCP、、HFP1.6等多种蓝牙应用规范。

三、   应用领域

■高品质双声道、单声道蓝牙无线耳机

■高品质蓝牙音频传输

■高品质的蓝牙音箱

■蓝牙车载免提

四、   管脚分布

   PCB封装

   注意事项

A．关于无线蓝牙的使用环境，无线信号包括蓝牙应用都受周围环境的影响很大，如

树木、金属等障碍物会对无线信号有一定的吸收，从而在实际应用中，数据传输的距离

受一定的影响。

B．由于蓝牙模块都要配套现有的系统，放置在外壳中。由于金属外壳对无线射频信

号是有屏蔽作用的。所以建议不要安装在金属外壳中。

C．PCB布板：蓝牙模块的天线部分的是PCB天线，由于金属会削弱天线的功能，在给模

块布板的时候，模块天线下面严禁铺地和走线，若能挖空更好。
