一、

设 备 项 目：

LED老化线

二、

规 格 参数 ：

12000L(长）×1800W（宽）×750H（高）（mm）

《具体尺寸可根据客户要求而定制）

三、

数       量：

一条

四、

设 备 结 构：

环型链条输送，独立小台车式检测老化，变频调速。

五、

功 能 特 点：

本LED多功能老化设备专用于多种LED成品灯的检测老化，包括LED筒灯、天花灯、球泡灯、日光灯、工矿灯环形灯管等产品，通过对LED灯的高压、常压、低压、冲击漫游、高温等电压区的老化。电压调节范围宽。使用整灯老练其特点直观、操作方便，适合不同品种与各种功率的LED灯。动力系统采用变频调速系统，操作简单。

六、

基本配置及构造：

1.

动力:

采用台湾品牌750W的齿轮调速电机，比速为1：6；WPA100型1：30的减速机，中外合资1HP变频器，变频无级调速，线速度0—5M/min可调。

2.

机身、机架:

机架采用40×40矩形钢管焊接制作；机身采用专用老化线专用铝合金型材；机头机尾封板采用1.2mm冷板弯轧成型，支脚配镀锌可调脚杯，机身2米一段。

3.

输送链条:

采用上海链条厂出产的8分双节距双孔链条。

4.

老化小台车:

整条老化线环形约为46个小台车组合而成，分为2种设计，方便老化不同的产品：

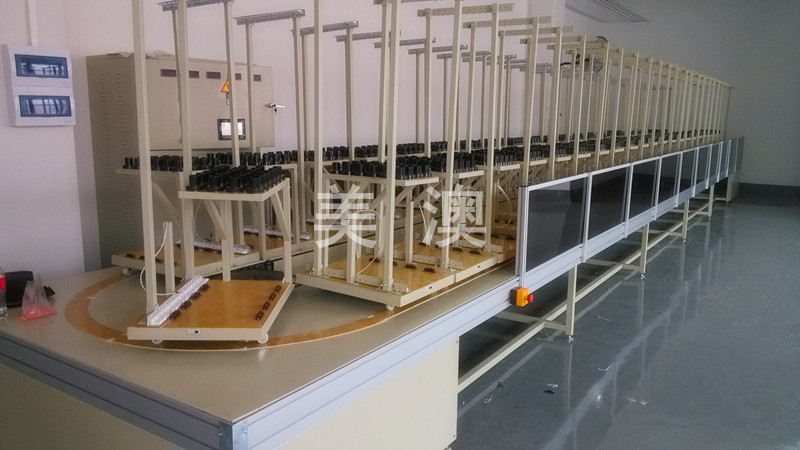

  （1）第一种小台车用于老化日光灯以及其他带外线灯具，规格为：长550×宽440×高1400（mm）；单层单排结构，单个台车可同时老化15条日光灯，另外安装8组4位音响夹，可同时老化16套带线灯具，此台车共配23台，一次性可同时老化约345条日光灯以及368套带外线灯具。

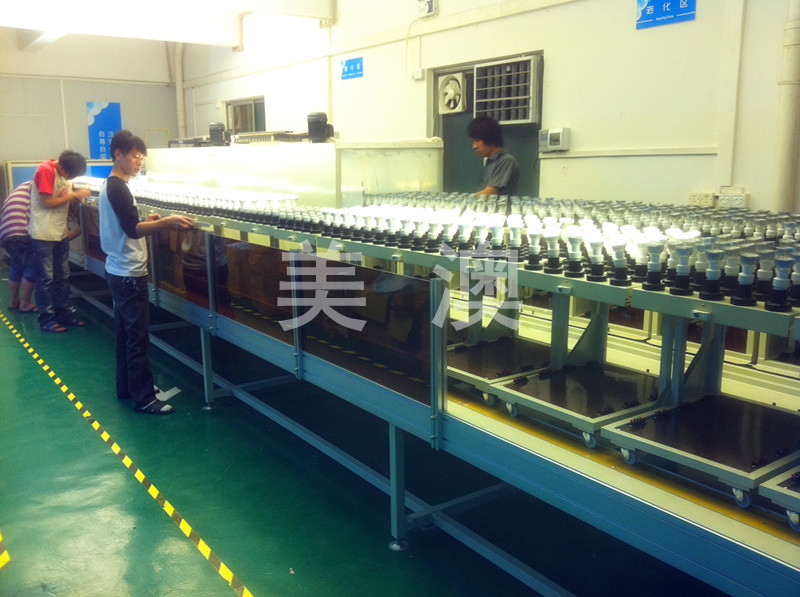

  （2）第二种台车规格为长550×宽440×高500（mm）；双层结构，上层安装25个E27灯座，方便老化球泡灯，下层安装8套4位音箱夹，可老化带外线LED产品，面板采用4厘绝缘板铺盖，每个小台车上可同时老化16套带外线LED灯具以及25只灯泡，此台车共配23台，一次性可同时老化575只LED灯泡以及345只带外线LED灯具。

  每套小台车安装零、火  线导电铜刷各一路，断路开关一套。

5.

挡光护罩:

在线体面上两侧各设一路挡光护罩（无电操作区除外），采用4厘茶色有机玻璃板与铝合金组合而成。  有效的衰减节能灯的光线，更好的保护眼睛,高度为450mm.

6.

导电系统:

在老化小车下沿线体架每侧配装有两路（零、火线）导电槽，双边沿线布置。

7

检测节拍线路:

设一区为节拍控制区。采用PLC控制冲击时间，时间可调。

8.

老练漫游区:

设一区为漫游区，使电压随时间的变化而波动，180—220—250不断变化，时间采用PLC控制，时间可调。

9.

高温区：

恒温系统采用电加热式完成，设1段3条1500W/套电热式发热管，温度自动恒温常温--30--80℃，数字温控指示。

10.

全线功率:

10KW分别共 5个调压器，有效电压区共设计7个区，调压器3个0—250V可调，2个调压器0—300V可调。（具体分布可按甲方要求而定）。

低压区：10KW0-250V 自藕式调压器1个。

常压区：10KW0-250V 自藕式调压器2个。

高压区：10KW0-300V 自藕式调压器2个。

11.

电器控制:

电压、马达运行指示采用数字显示式，整个电器控制系统采用PLC控制，调压器5个，采用1个配电控柜安装。

12

触摸屏：

整个系统采用7寸式中国知名品牌摸屏集中控制，冲击区时间可根据客户需求任由调节。

13.

机体颜色:

全线链板电脑白色喷塑，铝合金型材为原色，其余为电脑白色
