仓泵阀门使用总结
气力输灰系统一般包括仓泵进料阀、与仓泵进料阀进料口连接相通的漏斗以及与仓泵进料阀出料口连接相通的高压容器，高压容器上连接相通一根与高压气源相通的高压气管，工作时，先开启仓泵进料阀，使煤灰从漏斗并经仓泵进料阀进入到高压容器内，当煤灰充满高压容器时，关闭仓泵进料阀，然后导通高压气管，利用高压气体将煤灰从高压容器的出料口排出。
1圆顶阀
电厂除灰系统中，通常使用充气式气动圆顶阀（图一）作为仓泵的进、出料阀门。阀门关闭时，阀瓣转动90度至关位，在接到到位信号后，膜片密封环内充入0.6Mpa的压缩空气，发生弹性变形，使之与阀瓣紧密贴合，实现密封（图二）。但是，在现实使用过程中我们发现，正是由于该阀门在启闭过程中球形阀瓣与密封圈不接触，球顶与密封圈的间隙为0.3~0.8mm，这0.3-0.8mm的间隙在密封圈充气时填满了介质颗粒，导致密封不严容易泄露。加上仓泵在充气加压时对密封间隙进行冲刷，其密封橡胶圈以及球面容易损坏（图三，图四）。这就要就工作人员增加密封橡胶圈的更换次数，但是球形阀瓣的冲刷磨损就无法被处理，使得除灰作业不得不进行大量的检修维护工作。从损坏的情况分析，密封圈及阀芯的材质不耐温，不耐磨，结构设计不尽合理，料阀体积笨重，运行当中消缺或更换较为困难。其次，该阀门价格较贵，使用寿命较短（运行时间不像厂家宣传的那样时间长）。
图一
图二
图三
图四
2双插板阀
如图五所示，该阀有两个插板来切断物料，而插板的材料可选用不锈钢、合金钢等，可用于耐腐蚀和耐磨等场合。有手动，气动，电动三种操作方式。我们通常选用气动或者电动两种自动控制方式。但是由于其结构的原因，插板的行程较长，对气动或者电动装置的扭矩要求大，动作周期较长，使用不够灵活。气动双插板阀的工作原理：在气缸的带动下插板开启关闭阀门，丁字型阀板座采用特殊结构，在带动阀板直线运动的同时沿中心作园周转动，对阀座密封面起到了一定的自研磨以及抛光清洁作用，从而使密封插板圆周均匀承受物料的冲击和磨损，避免了插板在长期运行过程中局部损坏或磨穿，使其寿命大大延长。同时，双插板在弹簧静压下能保证两面密封不渗漏，当插板的一面有压力时，另一面通过弹簧的作用能密封座更紧密的接触，以达到彻底密封的效果。但是该阀在使用中暴露出的主要问题是密封及阀板的冲刷损坏。插板阀门适合于在全开或全关的状态下工作，如果插板长时期处于半开关的状态下工作，插板的密封面会因受介质冲刷而变得不严密。
因此该阀门在耐磨方面还应进一步改进。
图五（双插板阀）
3气动式陶瓷密封进料阀
宁波市鄞州发电设备附件厂生产的气动式陶瓷密封进料阀在阀体与阀盖组件之间不但设有软密封结构，还设有一个硬密封组件，而且该硬密封组件的密封效果是由静密封环的内下棱角压紧在动密封环外周壁上部的圆锥面处后所形成的，换句话说，该硬密封组件采用的是线密封，因此，关闭阀盖组件后，静密封环与动密封环的配合处不会有煤灰残留，从而使得硬密封组件能够始终保持良好的密封效果，所以，在硬密封组件的密封作用下，即使橡胶密封圈与阀盖组件之间的密封端面会因残留有煤灰而产生缝隙，阀体与阀盖组件之间还是能够保持良好的密封，使得高压容器内的煤灰不会再从橡胶密封圈与阀盖组件之间的缝隙处进入到仓泵进料阀中，从而有效避免了高速流动的煤灰对阀盖组件及橡胶密封圈造成磨损的情况发生，进而大大延长了仓泵进料阀的使用寿命。
一、产品应用范围：
CBF系列气动式陶瓷密封提升阀，主要适用于火力发电厂气力输灰系统中仓泵的进料启闭控制，也可以用于冶金、化工、食品、制药等领域的干灰、干粉的气力输送，例如：用于其它粉料输送管道如氧化铝干粉、水泥及面粉等进料装置的启闭。本阀在现有国外阀门技术的基础上，创造性的采用陶瓷和橡胶双密封结构，阀门关闭后不但任何方向全部密封，而且密封装置使用寿命相当长；阀体阀盖采用WCB铸钢件及无缝钢管焊接而成，能有效地阻止管道磨损。本阀密封性能好，耐温、耐磨性强，启闭灵活，无卡灰及积灰现象。
二、结构特征：
1.采用陶瓷和橡胶双密封结构，不但密封可靠，而且具有超强的耐磨性能，经久耐用。
2.提升阀的硬度封环的材料为特种陶瓷，其化学性能极其稳定，硬度极高（洛氏硬度HRC94以上），仅次于金刚石，强度和韧性与金属材料相当。因此本阀门具有极高的耐磨损、耐腐蚀、耐冲击性能，且隔热性好，热膨胀量小。
3.本阀门设置有密封快速检漏装置，能快速检查阀门的密封情况，无需如圆顶阀采用气压变化检漏的繁琐。
4.本阀门设置有检查孔，一旦有杂物进入阀体内，可打开检查孔进行清理。
5.本阀门设置有透气孔，如用户需要，可将透气孔连接在灰斗上方，即可省去一个透气阀，也可与透气阀同时使用，达到更好的透气效果。
6.应用范围广，可替代圆顶阀、旋转摆式阀、翻转阀、闸板阀等，用作仓泵的进料门、平衡门及灰库放灰阀等。
7.采用气动传动方式，启闭灵活、可靠。
8.使用寿命长，免维护，降低用户使用成本。
9.主要结构见下图：
三、主要技术参数：
公称压力：1.0MPa
适用温度：≤250°C
驱动方式：气动
适用介质：粉状固体颗粒、粉煤灰等。
四、规格尺寸如下表：

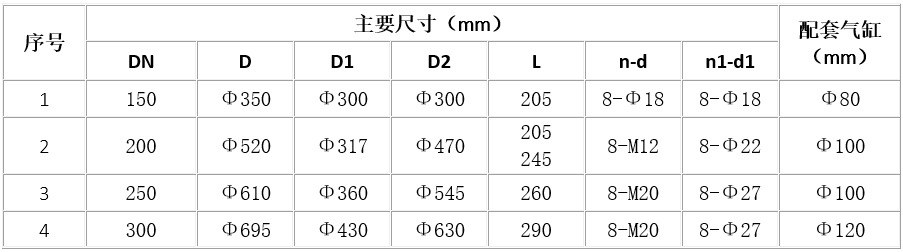

I型陶瓷密封提升阀
1、如原设备上使用的是圆顶阀，可选下表尺寸。

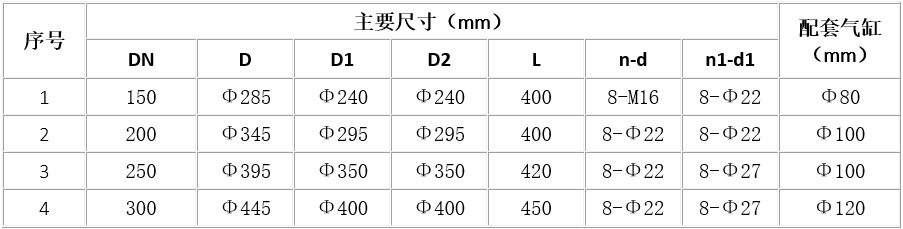

II型陶瓷密封提升阀
2、如原设备上使用的是陶瓷双插板阀，可选下表尺寸。
五、订货须知：
为保证您的使用要求，订货时请详细说明：
1、产品型号及规格 2、使用介质及温度
3、工作压力 4、传动方式
5、包装要求 6、表面涂色要求
备注：如电厂进行设备改造，请提供下图所标注的尺寸D1、D2和L，以便我厂配置安装用的过度法兰。
