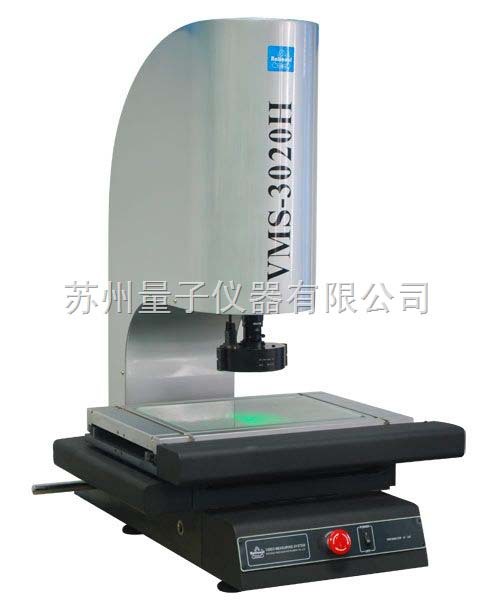

万濠全自动影像测量仪VMS-3020H

产品名称：万濠VMS-3020H、万濠全自动影像测量仪、CNC全自动影像测量仪、苏州万濠精密仪器、苏州万濠影像仪、苏州万濠全自动二次元

VMS-H系列产品是本公司推出的增强型CNC型影像测量仪器。其结构精美观大方，操纵简便，结合本公司自主研发的QIM5008自动测量软件可实现高效率的批量测量。

万濠VMS-3020H具有以上特点：

1. 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量

2. 具有快速自动对焦，自动寻边，强大的编程和自动测量功能

3. 采用亚像素细分技术，提高边界分辨能力

4. 在线SPC数据处理分析，大批量治具测量

5. X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达180mm/s，运行平稳

6. 采用自主开发的嵌入式模块控制系统，将负责的控制系统集成于仪器内部，稳定性更高

7. 采用花岗石低座，性能稳定，不易变形

8. 激光指示器指示测量位置，快速定位

9. 可选配自动变倍功能，无需要重复像素校正实现多倍率下高效测量

仪器型号VMS-3020H       仪器金属工作台尺寸（mm） 500X330

玻璃台尺寸（mm） 350X250

运动行程（mm） 270X170

Z轴升降行程（mm） 150（调焦）

X、Y、Z轴数显分辨率 0.5 μm

X、Y坐标示值误差（μm）      3+L/75（L为被测长度单位：mm）

仪器重量（kg） 168

外形尺寸（mm） 760X600X900   万濠VMS-3020H--影像系统

摄像机 进口SONY彩色 1/2″CCD摄像机

变倍镜头 美国NAVITAR变倍镜头

变倍镜头倍率 0.7X—4.5X

视频倍率 23.5X—148X

物方视场 11.1mm—1.7mm（物方视场为对角线的长度）

电 源       AC220V/AC110V           功率   250W（不包含电脑）

万濠VMS-3020H--其他配置说明如下： 电脑（标配） 17″显示器 （标配） 操纵杆 （标配） 标准球（选配） RENISHAW简易测头（选配）
