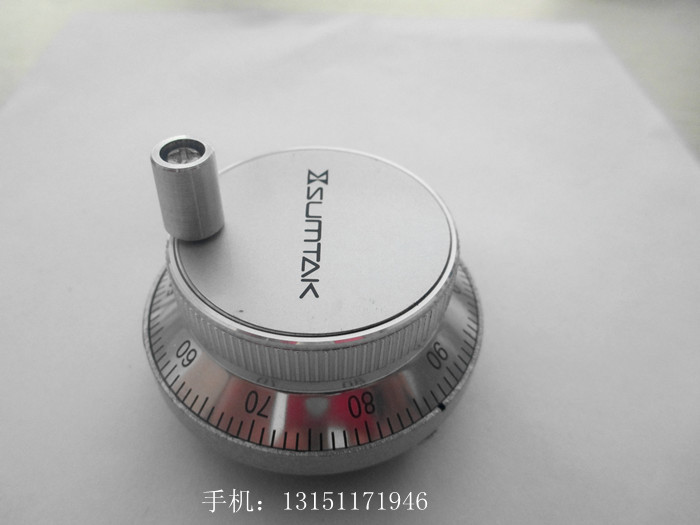

ZS系列光电编码器
◆手动脉冲发生器,转动手感清晰,3-M3螺钉固定。
◆电源电压:DC+5V或+5~15V。
◆驱动器输出型,抗干扰能力强,可长距离传输。
◆用于数控机床、印刷机械零位补正和信号分割。
◆可选脉冲数:25、100p/r

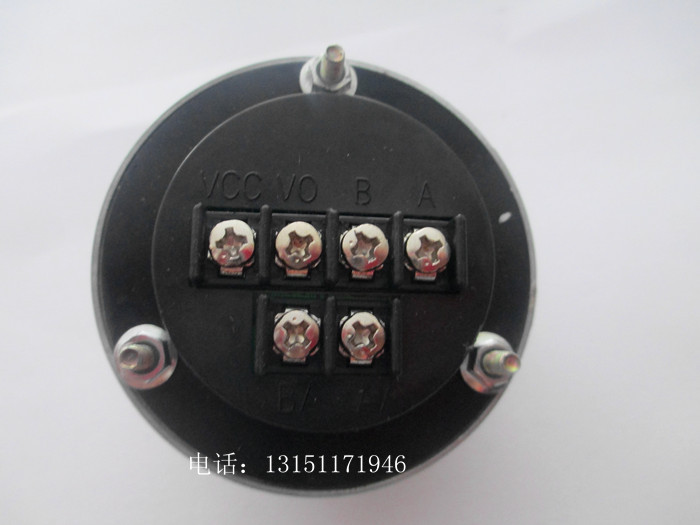

※接线表
卧式端子代号 | 1 | 2 | 3 | 4 | 5 | 6 |
电压输出(E) | VCC | VO | B | A | — | — |
驱动器输出(L) | VCC | VO | B | A | B- | A- |
注:实际接线以编码器的标牌为准。

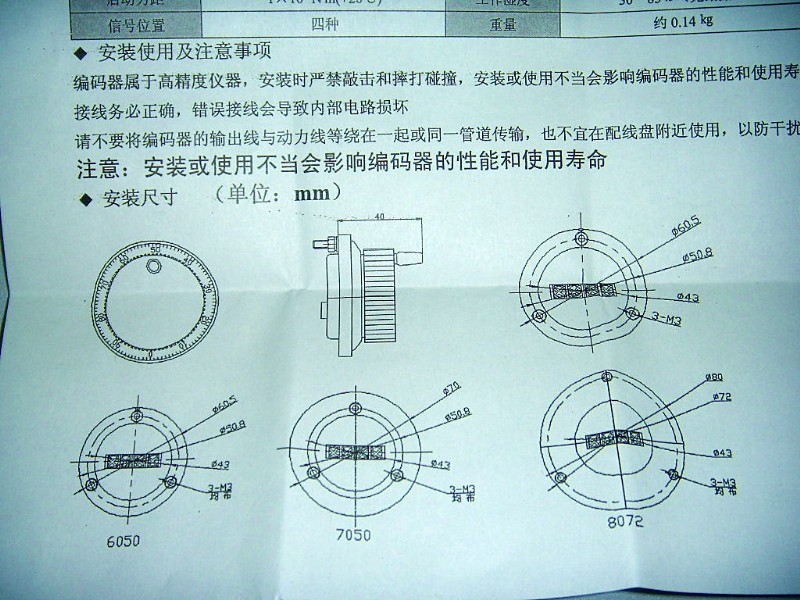

※安装使用及注意事项
编码器属于高精度仪器,安装时严禁敲击和摔打碰撞,安装或使用不当会影响编码器的性能和使用寿命。
接线务必正确,错误接线会导致内部电路损坏
请不要将编码器的输出线与动力线等绕在一起或同一管道传输,也不宜在配线盘附近使用,以防干扰。
注意:安装或使用不当会影响编码器的性能和使用寿命。
联系人:麻爱妃
手机:13151171946
电话:0512-68180797
传真:0512-67681895
QQ:499452361
地址:苏州市长江路98号华夏五金机电城54幢16号
本公司从事机床维修改造、整机组装以及机床翻新大修、数控系统更换升级业务,如有需要请联系我们,谢谢!
'
