品牌: 微嵌
产品名称: 4.3寸可编程人机界面（HMI）
产品型号: WQT_T4827_043L
4.3英寸工业触摸屏(智能可编程人机界面)，适合小系统/产品，仪表等等
具备数据显示、数据监控、报警等基本功能支持多种主流PLC，双口可独立通讯
画面编辑软件，支持离线和在线模拟，并可实现组态功能
另有4.3寸带外壳：http://item.taobao.com/item.htm?id=15974230431
选型指南
型号 | 差别 | 相同 | 说明 |
WQT_T4827_043L (360元/套) | 二路RS-232串口； 一路RS-485总线接口 | 其他相同 | 简单的RS-485通讯 |
WQT_T4827_043H
（380元/套） | 二路RS-232串口； 一路带隔离RS-485总线接口 | 其他相同 | RS-485总线接口加有DC-DC电源，光耦隔离。 |
产品规格： |
| 组态软件(画面开发工具) | WQT Designer V4.0 | | 显示区大小 | 4.3″（长：宽=16：9） | | 分辨率 | 480×272 | | 亮度 | 300cd/㎡ | | 颜色 | 262144色 | | 背光灯 | LED背光灯 | | 通信口 | RS232、RS485各1路 | | CPU | 32-bit400MHzRISC | | 内存 | 64M SDRAM | | 触摸屏面板 | 4线电阻方式 | | 外壳材料 | 无外壳 | | 外形尺寸 | 143.8x77.5(mm) | | 安装开孔尺寸 | 97.8x56.4(mm) | | 工作温度 | -10～65℃ | | 工作环境湿度 | 10～90%RH | | 供电电源 | 直流10V~26V | | 功耗 | 2W |
|

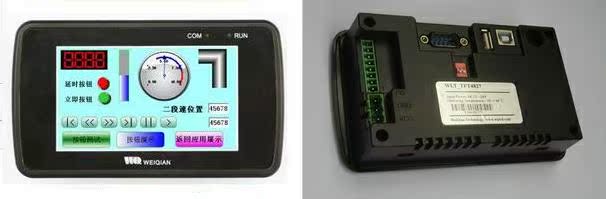

产品外观及尺寸（单位：mm）
2.1.端口位置图
图2.1
图2.2
1 RS-485 COM3的485A 2 RS-485 COM3的485B
3 RS-485的GND 4 RS-232 COM1的TX
5 RS-232 COM1的RX 6 RS-232的GND
7 RS-232 COM2的TX 8 RS-232 COM2的RX
9 电源接口GND 10 电源接口+12V
11 备用电源接口GND 12 备用电源接口+12V
