一、机床概要：

        CAK6180系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。

    GSK980TDC或FANUC 0i-mate数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。

    机床配置国内知名品牌立式四工位数控刀架，可选配六工位或八工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。

    机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。

二、主要技术参数

三、主要部件介绍

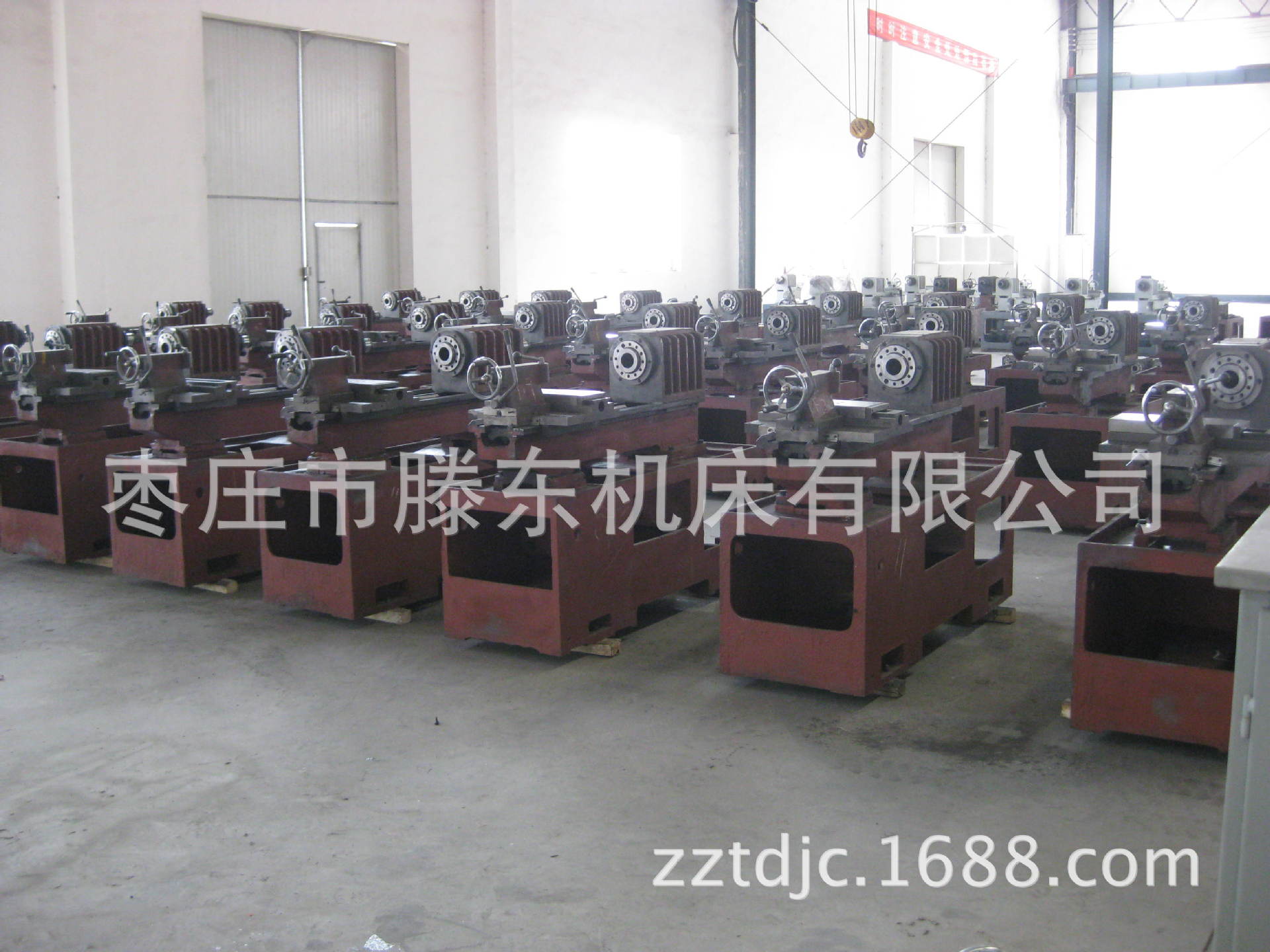

        1、床身：

    采用平床身结构，树脂砂造型，优质铸铁铸造，上部宽度为400mm。导轨采用中频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。

        2、主轴箱：

    主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用哈尔滨轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。主传动为三档无级变频调速，速度范围为21～1500r/min；主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，具有良好高速低温升性能；主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。

        3. 车削主运动

主轴由变频电机通过V带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现21～1500rpm（正反转）手/自动三档无级调速，主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。

        4. 进给运动

    横向（X轴）及纵向（Z轴）进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。

    X向丝杠直径25mm，Z向丝杠直径50mm。采用国产汉江丝杠精密滚珠丝杠。

    滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。

        5. 尾座：

    机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。

        6.卡盘

    机床配置呼和浩特产250mm手动三爪自定心卡盘或10”液压卡盘。

        7. 集中润滑

    采用日本技术的河谷集中润滑系统来实现各导轨副，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。

四、数控刀架

    常州亚星产立式四工位数控刀架，具有定位精度高、稳定可靠，应用范围广、结构简单、维修方便等特点。

    机床采用广州数控GSK980TDC车床控制系统。

    GSK980TDC是基于GSK980TDb升级软硬件推出的新产品，具有横式和竖式两种结构。采用8.4吋彩色LCD，可控制5个进给轴（含Cs轴）、2个模拟主轴，最小指令单位0.1μm。新增软功能按键、图形化界面设计、对话框式操作，人机界面友好。PLC梯形图在线显示、实时监控，具有手脉试切和多次限时停机功能。作为GSK980TDb的升级产品GSK980TDc是数控车床技术升级的更好选择。　

    数控系统采用了32位嵌入式CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现了μm级精度的运动控制，确保高速、高效率加工。

    支持中文、英文、西班牙、俄文、葡萄牙文等多种语言显示，加工轨迹能实时跟踪显示，增加了系统时钟及报警日志。

    系统程序容量： 40M、384个程序（含子程序、宏程序）；支持编辑功能：程序/程序段/字检索、修改、删除；

    程序格式：ISO代码，支持语句式宏指令编程，支持相对坐标、绝对坐标和混合坐标编程；

    程序调用：支持带参数的宏程序调用，4级子程序嵌套。

    系统支持RS232接口：零件程序、参数等文件双向传输，支持PLC程序、系统软件串口升级和USB接口：U盘文件操作、U盘文件直接加工，支持PLC程序、系统软件U盘升级。

    采用ISO国际标准数控G代码，同时兼容日本发那科（FANUC）数控系统。国内主流的编程方式，方便操作者更快、更容易使用本系统。

五、机床的精度

    工件精度：IT6-IT7

    工件表面粗糙度：Ra1.6μm

    定位精度 0.03/1000mm 最大0.05mm

    重复定位精度0.015/1000mm最大0.04mm

    圆度：0.005mm

    平面度：0.025/300mm

六、机床工作环境

    环境温度：5℃~40℃范围内，且24h平均温度不超过35℃。

    相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。

    海拔高度: 1000m以下。

    大气：没有过分的灰尘、酸气、腐蚀气体和盐分。

    避免阳光直射机床，或热辐射机床而引起环境温度的变化。

    安装位置远离振动源。

    安装位置远离易燃、易爆物品。

七、随机附件及工具清单

八、随机技术文件清单

九、机床参照国家标准：

        JB／T8324.1－1996《简式数控卧式车床 精度检验》。

        JB/ T8324.2－1996《简式数控卧式车床 技术条件
