全自动变比测试仪,变比测试仪

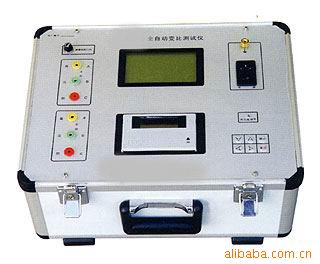

扬州国华电气有限公司 咨询电话：0514-88774582 13064882632 一、全自动变比测试仪:产品简介 首先全自动变比测试仪是用来检测电力变压器的变比以及组别等参数的专业仪器 用变比电桥测量变压器的变比，操作过程繁琐，且测量范围狭窄，己经不适应现代测量的快节奏、高效率的要求。为此，我厂采用现代电子技术，研制出了新一代全自动变比测试仪，是电力工业部门的理想测试仪器。 本仪器采用大屏幕液晶汉字显示、菜单操作，界面友好，变比组别可一次测完。它具有体积小，重量轻，测量范围宽，精确度高，稳定性好等优点，是替代变比电桥测量变压器变比最理想的测试仪器。 二、全自动变比测试仪:主要功能及特点 1、自动测量接线组别； 2、自动进行组别变换，可直接测量单相、三相变压器的变比； 3、自动切换相序和量程；自动校表； 4、输入标准变比后，能自动计算出相对误差； 5、一次测量完成，自动切断试验电压； 6、测试结果自动保存，可打印出测试数据，并可存储20次历史测量数据，以便查看以前的测试数据。 三、全自动变比测试仪主要技术指标 1、变比测量范围：1～10000 四、全自动变比测试仪:面板示意图 面板示意图如图一所示。 五、全自动变比测试仪:操作方法 1、联线： 关掉仪器的电源开关，仪器的A、B、C接变压器的高压端，小a、b、c接低压端。如图二所示： 图二 变压器的中性点不接仪器，也不接大地。接好仪器地线。将电源线的一端插入仪器面板上的电源插座，另一端与交流220V电源相联。 注意：切勿将变压器的高低压接反！ 2、打开仪器的电源开关，稍后液晶屏上出现主菜单，如图三所示: 图三此时可 按“↑”键，选择功能菜单。 按“确认”键，执行相应功能。 注：选中菜单，菜单文字反向显示（黑底白字）； 按下按键，放开按键，为一次按键的输入。 3、接法设置，进入接线方法设置后，液晶屏显示如图四所示： 图四 此时 按“↑”键选择接法（单相，Yy、Y/d、Dd、D/y）。 按“确认”键保存接法，返回主菜单。 注：测量三相变压器时，不知道接线方法，请选择Dy。 4、设置变比，进入变比设置后，液晶屏显示如图五所示： 图五 此时 按“→”键选择数据位，选中的数据反向显示。 按“↑”“↓”键修改数据。 选中数字后， 按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0。 第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。 第二行为组别。 第三行左边为AB相的变比，右边为AB相的相对误差，以下依此类推。 如果测单相变压器，只有前三行显示。 如果实测变比的相对误差大于10%显示“＞10%”，如果实测变比的相对误差小于－10%，显示“＜－10%” 按“↑”键，查看数据。 按“←”键，进入打印菜单，可打印本次数据。打印全部数据，可清除全部历史数据。 按“确认”键，返回主菜单。 六、全自动变比测试仪:注意事项 1、在测量期间，人切不要触摸试品。 2、如果测试线短路，高、低压接反，会熔断保险丝。保险丝熔断后，如果进行测量，液晶屏会显示“正在测量，请等待！”的字样，然后停住。此时，请关机，更换相同容量的保险丝，重测。 6、如果液晶屏没有字符显示，或颜色很淡，可调节亮度电位器至合适的位置。 7、在阴暗的地方工作，可以打开背光。 8、仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。 9、通讯口为RS232接口，调试仪器专用。 七、全自动变比测试仪:打印机打印纸的安装 1、将打印机前面板向外拉出。 2、沿轴向捏压纸卷中的塑料轴从打印机上取下空纸卷筒。 3、装上新纸卷，一定要确认纸卷轴已安装牢固，不会掉出。 4、将纸卷的纸端剪成三角形或剪齐，如下图的式样。 5、接通打印机的电源，按SEL （左） 键，使SEL指示灯灭，然后再按 LF（右）键，使机头转动。这时用手将纸端头送入机头下面纸口处，纸便会徐徐进入机头，直到从机头正前方露出为止。 再按一下 LF键或 SEL键，机头便会停止转动。盖上打印机盖板，将纸从前盖板的出纸口中穿出。 6、将打印机前面板推回原位置即可。
1、测试仪 一台； 2、电源线 一根； 3、测试线 一套； 4、产品使用说明书 一本； 5、合格证 一份
|
