一、 用途：

本系列产品适用于交流直流电路中测量电流或电压只用。

二、 结构特点：

本系列产品的基本动作机构系磁电系内磁式结构，交流电流电压表系在内磁结构的直流表上，附加晶体管整流电路装置而成。

三、 主要技术参数：

仪表准确度等级：1.5级与2.5级。

使用条件：--20°C~~~40°C，相结温度≤80%（25°C）

耐机械性能：能承受加速度为30米/秒2。

冲击频率每分钟80~~120次，2小时内的运输颠簸。

绝缘强度：交流电压50Hz, 2KV，历时1分钟。

电压影响：自额定值变化+_15%时，引起指示值误差不超过规定基本误差。

工作位置：垂直使用。

59板表系列：

面板尺寸： 120x100mm
开孔尺寸：直径：79mm 两螺丝之间：90mm

电流：59L1—A
59C2—A
功率：59L1—KW
Mvar

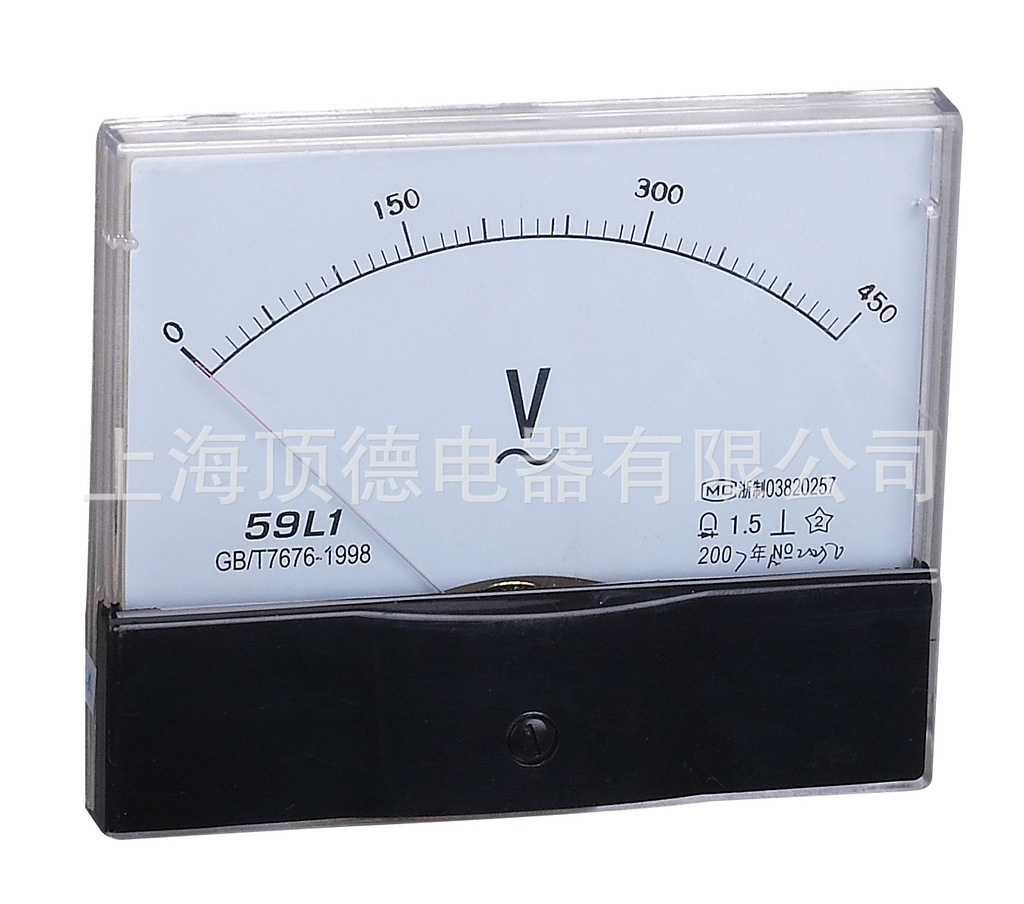

电压：59L1--V
59C2---V
功率因素：59L1—COS

频率：59L1—HZ

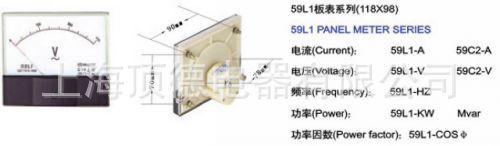

接线图及尺寸：
