一、概述
电量变送器是一种将被测电量参数（如电流、电压、功率、频率、功率因数等信号）转换成直流电流、直流电压并隔离输出的装置。产品符合国标GB/T13850–1998

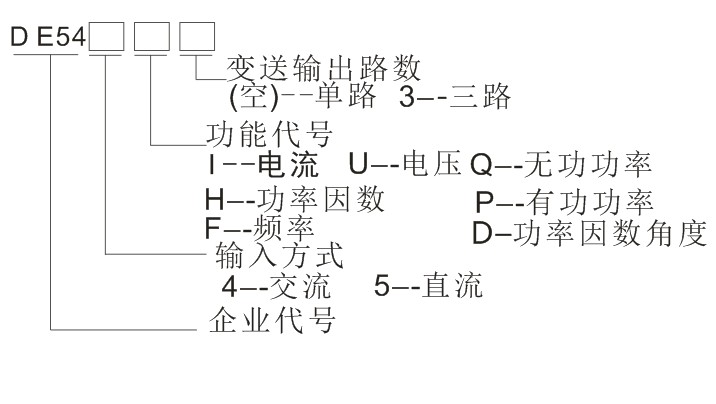

二、型号说明
三、通用技术条件
引用标准及规则 | GB/T13850–1998 |
精度等级 | 0.2级、0.5级 |
输入过量程 | 持续：1.2倍； 瞬时：电流10倍（5秒），电压2倍（10秒） |
输入频率 | 50/60 Hz±10% |
输出信号（注） | 0～20mA、4～20mA、4～12～20mA、0～5V等可选 |
输出纹波 | 不大于2倍的基本误差值 |
隔离耐压 | 电源/输入/输出之间耐压> 2kV |
绝缘电阻 | ≥100MΩ |
工作条件 | 环境温度：-10～+55℃，相对湿度：≤93%，无腐蚀气体场所 |
贮藏条件 | 温度-40～+70℃，相对湿度20～99%，无凝露 |
平均无故障时间 | ≥50000h |
注：1、输入与输出对应关系一般为输入信号标称值0～100%对应变送输出4～20mA，有特殊要求（如功率变送器、直流电流/电压变送器需正、反向变送输出）需对应输出DC4～12～20mA时，务必特殊说明。
2、考虑到用户的接收设备有可能不监测20mA以上的信号，电压输入信号标称值0～120%对应变送输出4～20mA。
四、● 技术性能：
规 格 性 能 | DE544I
| DE545I
| DE544U
| DE545U
|
输入 | 标称值 | AC1A、5A等 | DC4～20mA等 | AC100V、220V、380V | DC75mV、1V、10V、100V、300V、1000V等 |
输出 | 模拟输出 | 一路0～20mA、4～20mA、4～12～20mA(直流变送器可选)、0～5V等可选 |
负载电阻 | 电流输出时：RL<1kΩ； 电压输出时：RL≥5kΩ |
最大输出信号 | 电流输出：30mA； 电压输出：DC10V |
电源 | 辅助电源 | AC、DC 85～265V或DC24V（订货时须说明） |
功 耗 | ≤3.5VA |

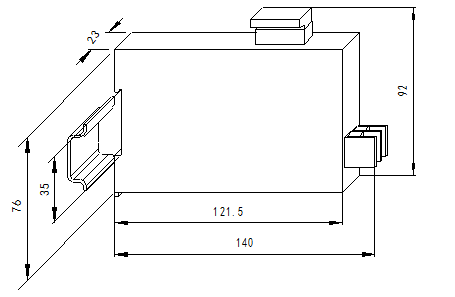

五、● 外形尺寸：
图1.1
●安装方式：可固定安装在35mm的标准导轨上。

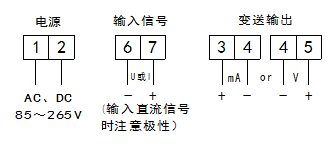

六、● 接线方式：
'
