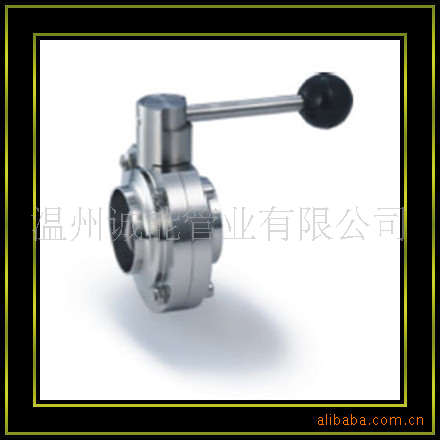

【不锈钢蝶阀卫生级蝶阀】价格_厂家

品牌/型号

诚能/DN15--DN 100 1''--6''

加工定制

是

品牌

诚能

型号

DN15--DN 100 1''--6''

材质

不锈钢

连接形式

快装

结构形式

垂直板式

适用介质

各种高腐蚀化学介质

压力环境

常压

工作温度

常温

标准

德标

流动方向

单向

驱动方式

手动

零部件及配件

阀杆

用途

节流

类型(通道位置)

二通式

口径

DN15--DN 100 1''--6''

公称通径

DN15--DN 100 1''--6''mm

安装尺寸

DN15--DN 100 1''--6''

本公司制造阀门产品和阀门配套的专业工厂、八大类产品（蝶阀、球阀、闸阀、止回阀、旋塞阀、调节阀、水力控制阀、电磁阀、），阀门产品生产口径范围15～3800mm，压力0.1MPa-32MPa,。按国标GB、英标BS、美标API、ANSI、日标JIS、德标DIN等标准设计：工作压力0.1~100Mpa，工作温度-196℃~1200℃，通径从6~4000mm，也可按顾客需求承接各种非标的特殊阀门，产品涉及：石油、化工、冶金、电力、城建、环保、轻工及燃煤气、储运等领域。我们是你最佳的选择。

主要外形尺寸、连接尺寸及重量

公称通经（mm)	L	D	D1	D2	b	Z-φd	H	H1	D0	重量（kg)
20	150	105	75	58	16	4-φ13.5	154	182	120	4.5
25	160	115	85	68	16	4-φ13.5	156	184	120	5
32	180	140	100	78	18	4-φ17.5	182	206	160	6.5
40	200	150	110	88	18	4-φ17.5	182	206	160	8.5
50	230	165	125	102	20	4-φ17.5	188	225	160	12
65	290	185	145	122	20	4-φ17.5	342	382	200	25
80	310	200	160	133	20	8-φ17.5	347	408	240	32
100	350	220	180	158	24	8-φ17.5	365	453	240	42
125	400	250	210	184	24	8-φ17.5	422	486	280	50
150	480	285	240	212	26	8-φ22	485	566	360	82
200	600	340	295	268	26	12-φ22	568	648	480	138
250	622	405	355	320	30	12-φ26	780	860	480	185
300	650	460	410	370	30	12-φ26	820	900	520	225
