设备描述

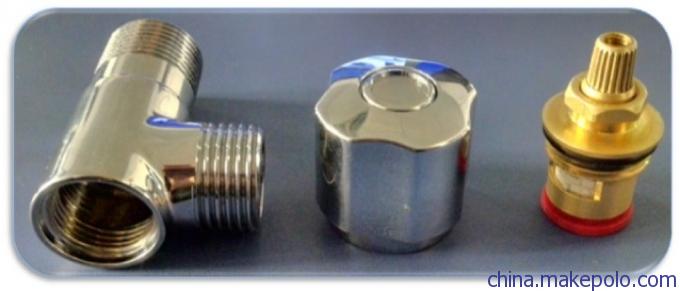

1、三角阀本体人工上料到设备工装上，不得损坏主阀外观及螺纹处；

2、三角阀主孔自动装陶瓷阀组件，要求无漏装、不装歪；

3、产品要装五个零部件，需满足各个阀件部件的产品安装要求；

4、陶瓷阀安装到本体时有扭力要求；

5、阀件上有一凸出气门，设计时需考虑避开气门；

6、安装要求阀件外观无损伤，陶瓷阀芯外观不受损;

7、设备自动安装十字平头螺母；

8、设备需自动完成螺纹平垫工序 ；

9、每个工位有安装问题自动报警并停止运行，手动取下不良品后继续自动运行，或者不良品自动检

测及提示人工分拣；

10、自动下料（NG/OK分区摆放）。

设备特点

ž  设备尺寸(L*W*H)：2300*1400*1550

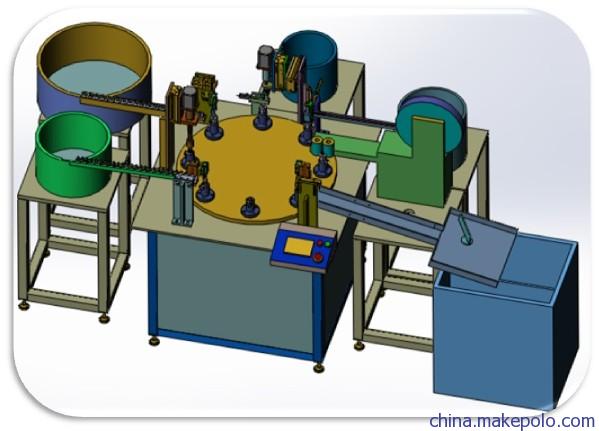

ž  设备工位设计：

›      主阀上料台

›      陶瓷阀芯送料机构

›      盖帽运输机构

›      储存十字螺钉容器

›      自动打螺丝机构

›      安装陶瓷阀、盖帽、螺丝、垫圈到主阀工位

›      检测工位（光纤检测阀件装配）

›      阀件定位工位

›      十字螺钉安装工位

›      主阀运输机构

›      主阀检测机构

›      成品下料位
