一、概叙
本机适用于丝网印刷行业，国产、进口刮胶的研磨，广泛适用于丝网印刷业：包装、广告、玻璃、陶瓷、电子配件、PCB,光电，光伏，薄膜开关，花纸，贴花，不干胶，等行业中丝印刮胶的精度研磨。
该机造型新颖，结构合理有效工作面积大，功能全，操作简单，维修调整方便，可靠性高，能耗少，生产效率高。
二、性能与特点

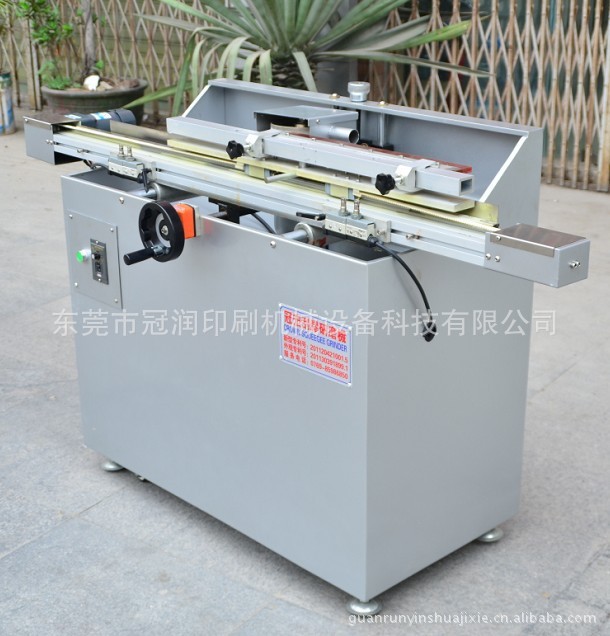

1.GH-900B高精密全自动刮刀研磨机，专业用于丝网印刷刮胶的精密研磨，
2.本机采用进口金钢砂轮，2.0直线导轨，
3.特殊研磨设计，研磨精度高，砂轮与刮胶之间无挤压，刮胶不变形，研磨砂轮安装拆卸方便；
4..研磨出的刮刀平整如新无波浪；
5.可磨水油两性刮胶；研磨角度90°，以满足各种特殊印丝网印刷效果，
6.使用方便/自动走刀/性能稳定，研磨轮转速平稳，研磨效果佳。
7.本机可选配吸尘装置，减少工业污染，有利于工作人员的身体健康和设备的保养。
三、主要技术指标
- 研磨电机：0.35KW
- 传动电机：60W
- 吸尘装置电机：0.95KW
- 研磨尺寸：900MM
- 研磨角度：90°
- 总功率：1.36KW
- 总电源：380V 50HZ/黄色是零线，其他3根是火线。
- 转速：2850r/min
- 前后微调：0-10CM
10.外型尺寸：1500*550*650mm(L*W*H)
四、主要机构及作用
1.机体结构
机体坚固，结构合理，表面喷漆，美观大方耐腐蚀。
2.电源
该机采用三相动力电，方便摆放，主控电器原件采用进口和国内知名品牌。
3.行程
本机采用进口直线导轨和圆轴滑轨，滑轨表面精度高抗磨损等特点。
4.吸尘装置
本机采用大功率吸尘器，外加独特设计，吸尘干净，吸尘功率可按要求进行选择配。
5.研磨
本机采用进口金钢砂轮，正向反向研磨，保证研磨高质量；
6.声控
本机设计巧妙，采用进口原件，无噪音，给大家一个安静的工作环境；
五、设备安装及调试
1.机械部分
该机要求安放场所通风干燥无腐蚀性介质；
2.传动链条
松紧可调，卸下夹刀平台即可进行调整；
3.电器部分
本机安装时调试人员必须认真检查各电器组件是否松动，脱落，接线是否正确，紧固，发现问题及时纠正；
六、研磨机操作步骤
1.把需要研磨的刮刀卡在方通上面，锁紧卡子；
2.打开传动电机开关，用前后微调，调整刮胶与金钢砂轮之间的距离；确保刮胶两头与金钢砂轮的位置相同；如刮胶与金钢砂轮上下错位，需调整上下微调；
3.打开吸尘器开关；
4.打开研磨电机，根据使用要求进行研磨；
5.开始研磨时传动电机速度可以调快，磨到最后一刀时速度要放到最慢；确保研磨出的刮胶平整无波浪；
6．在正常研磨过程中，研磨的刮胶厚度应保持在0.1-0.3mm之间，如一次磨刮胶过厚可能会出现研磨电机憋死现象，应立即关掉电源重新调整刮胶的研磨厚度。
7．关闭传动电机，再关研磨电机，关吸尘器。
七、维修保养
1.机体和研磨砂轮要定期擦试，保持机械清洁，且不可用尖锐或硬的铁的物体去接触金钢砂轮；
2.传动齿轮、链条、导轨、滑轨、轴承定期加注润滑油；
3.机内电器线路不得随意改动；
4.出现故障及时检修，非专业人员不得擅自拆换；
八、注意事项
1.机器应平放严禁倒置，把四脚打起并调水平，防止由于机台不水平而影响刮胶的研磨精度；
2.忌潮湿，应注意防水，保持干燥；
3.该机运行中任意部分非正常断电，应立即关闭总电源开关，故障排除后再行开机；
4.在正常研磨过程中，研磨的刮胶厚度应保持在0.1-0.3mm之间，如一次磨刮胶过厚可能会出现研磨电机憋死现象，应立即关掉电源重新调整刮胶的研磨厚度。
5．如因操作不当而引起研磨电机烧掉，我司一律不免费更换；
6.在研磨结束后。一定要把刮胶夹具停在机器正中位置；否则重新开机时机器会冲过，拉断皮带。
7.如因操作不当而引起研磨电机烧掉，我司一律不免费更换；
注备：拥有国家多项专利，仿者必究。
冠宏技术部
09-06-02
技术服务专线：0769-85986956
