江苏安科瑞 AKH-0.66 80*50II普通测量型电流互感器可与一般测量仪表配套使用；一次电流测量范围5-6300A，二次输出5A或1A；测量范围为额定值的0~120%。
l 产品特点
卧式方孔型，可穿越1~6根汇流排，亦可穿越多根电缆，一般与电气测量仪表配套使用。

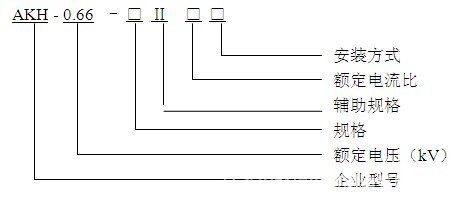

l 型号说明

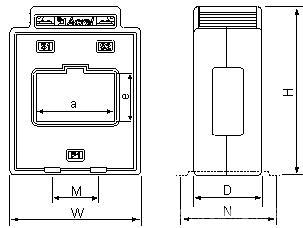

l 规格尺寸
尺寸 规格 | 外形尺寸(mm) | 穿孔尺寸(mm) | 安装尺寸(mm) |
W | H | D | a | e | M | N |
40II | 78 | 103 | 45 | 43 | 31.5 | 48 | 57.5 |
50II | 87 | 113 | 45 | 52 | 32 | 30 | 57.5 |
60II | 102 | 125 | 45 | 61 | 33 | 42 | 57.5 |
60×50II | 100 | 140 | 45 | 61.5 | 51.5 | 42 | 57.5 |
80II | 117 | 119 | 45 | 82 | 32 | 60 | 57.5 |
80×50II | 120 | 141 | 45 | 82 | 52 | 60 | 57.5 |
100II | 145 | 125 | 45 | 103 | 35 | 80 | 57.5 |
100×50II | 145 | 155 | 50 | 103 | 55 | 80 | 83 |
100×80II | 152 | 190 | 55 | 106 | 85 | 80 | 83 |
120×50II | 174 | 168 | 48 | 122 | 53 | 79 | 57.5 |
120×80II | 174 | 198 | 48 | 125 | 82 | 79 | 57.5 |
130×50II | 176 | 160 | 50 | 135 | 55 | 86 | 83 |
180×50II | 239 | 181 | 60 | 185 | 55 | 56/40 | 83 |
200×50II | 246 | 175 | 55 | 207 | 61 | 50×3 | 83 |
220×50II | 280 | 190 | 60 | 225 | 55 | 50×3 | 83 |
170×100II | 255 | 233 | 60 | 174 | 107 | 101 | 83 |
260×100II | 308 | 211 | 63 | 265 | 104 | 58×3 | / |
l 规格参数对照表
规格 | 额定电流比（A） | 准确级及相应额定负荷(VA) | 穿心匝数(匝) | 母排规格(mm)/根数 | |
| |
0.2级 | 0.5级 | 1级 | |
AKH-0.66 80×50Ⅱ | 200-250/5(1) |
| 2.5 |
| 1 | 80×10/1-3 | |
300-450/5(1) |
| 5 |
| 1 | |
500-800/5(1) |
| 10 |
| 1 | |
1000/5(1) | 10 | 20 |
| 1 | |
1200/1 | 20 |
|
| 1 | |
1500/5(1) | 20 |
|
| 1 | |
2000/5(1) | 20 |
|
| 1 | |
2500/5(1) | 30 |
|
| 1 | |
3000/5(1) | 30 |
|
| 1 | |
4000/5 | 30 |
|
| 1 | |
工作电流长期不超过1.1倍额定值，允许在1.2信额定值时短时使用，时间不超过1h，瞬时（1S内），工作电流不允许超过60倍额定电流；
根据被测电流大小,选定额定电流和额定电流比,一般在负载电流的2/3以上;
产品极性表示为:一次接线标志P1、P2，相应二次接线标志S1、S2;S1表示P1的同名端,S2表示P2的同名端;
测量仪表接于S1、S2端上,此时所接仪表的总阻抗(包括连线)不应超过互感器的额定负荷.当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用电流为1A的规格;
注意根据母排的规格和根数,选用相匹配窗口大小的互感器。
