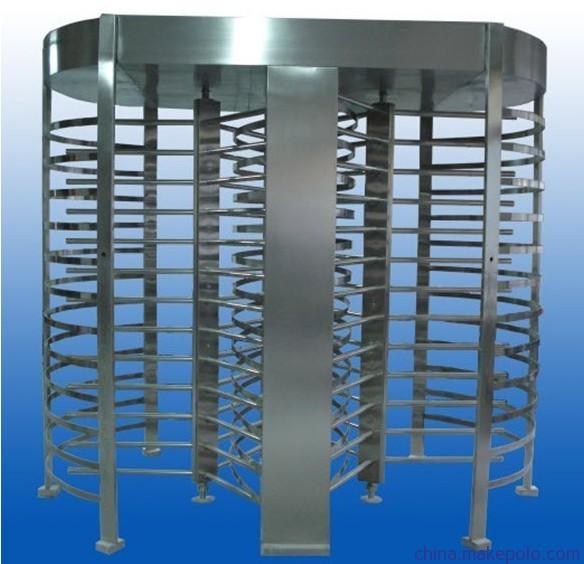

产品名称：全高转闸双通道（120°C）

产品型号：JH-515

转闸简介

    该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。

设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。

1 .产品介绍

    ◇结构：整个产品外形板材采用304不锈钢板,管材采用202不锈钢冲压成型， 防锈、坚固耐用，该设备使用简单、无维护。

    ◇外形尺寸：2530*1450*2300MM

    ◇闸杆长：600(mm)

    ◇重量：350KG左右
    ◇闸杆转向：单向、双向（可选）
    ◇工作环境：室内、室外(最好架雨篷)

2．功能特点

    1) 具有故障自检功能，方便用户的维护及使用。

    2) 具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行。

    3）具有断电双向自由通行，通电自动恢复锁定功能，以便在紧急情况下快速组织人员疏散。

    4）当读有效卡后，行人进入后只需轻轻推动转门即可,自动复位,双向通行,三个门始终在关闭状态,旋转门每次转动120度(或旋转门每次转动90度)

    5）采用了独特的传动系统，使闸机在零位锁定、解锁更加准确、可靠。

    6）具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。

    7）具有自动复位功能。当读有效卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员进行设定。

    8）整个系统运行平稳、噪音小；

3主要技术参数

    1) 电源电压： AC220±10% V、50HZ

    2) 驱动电机： 电磁伐 24V/30W

    3) 工作环境温度：-15OC - 60 OC

    4) 相对湿度：相对湿度≤90%、不凝露

    5) 输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA

    6) 通信接口： RS485电气标准,

    7) 通信距离：  ≤1200米

    8) 通行速度： 30人/分钟（常开模式）、20人/分钟（常闭模式）

    9) 闸门开、关时间： 2秒
