扫描式热金属检测器
- 两个可切换的灵敏度范围：400 °C 和230 °C
- 激光瞄准，用于辅助传感器的方位调整
- 远程灵敏度控制
- 自监控功能
扫描式热金属检测器 DC4000-L
优点
- 激光瞄准器方便传感器的安装、方位调整
- 在工件纵向位置不确定的情况下，可确保可靠的检测
- 横向视场窄，使得检测定位更精确
- 解析光束（瞬态视场）小，确保在有水汽、烟尘的场合也能提供可靠的检测
- 针对轧线应用（有氧化铁皮和水汽），选用最适合的红外探测器
- 很少的维护工作, 在有些场合甚至不需要
应用
Rota-Sonde DC 4000-L是应用于连铸和轧线的扫描型热金属检测器，有两个灵敏度范围供选用，并具有两种自监控功能。
当选用 "高灵敏度" 范围时，该检测器可以检测温度低至 230℃ 的钢铁工件。
因此，Rota-Sonde DC 4000-L可以很方便地满足钢铁工业所有的热金属检测的应用需求。并且它的自监控功能对预防性维护提供了极大的帮助。

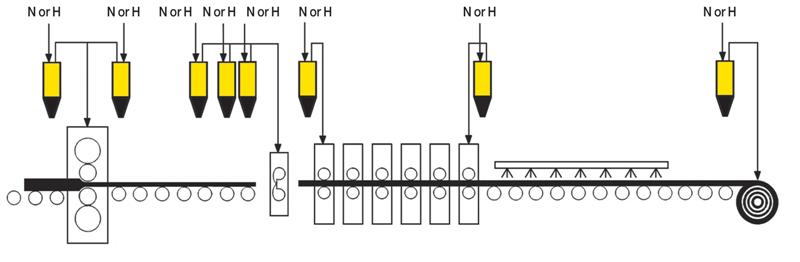

应用示例
Rota-Sonde DC 4000-L非常适合对低温轧制工件的检测以及对低发射率材料工件的检测。
对于那些由于生产工艺或材料的改变将引起工件温度或发射率很大变化的应用场合，这种热金属检测器也是非常适用的，比如对穿水冷却后工件的检测或对特殊钢工件的检测等等。
如果在设计阶段对工件的表观温度不是很清楚， 也可以在现场调试时选择Rota-Sonde DC 4000-L的灵敏度范围。
描述
Rota-Sonde DC 4000-L是一种光机扫描方式工作的传感器， 它对热工件发出的红外辐射敏感。

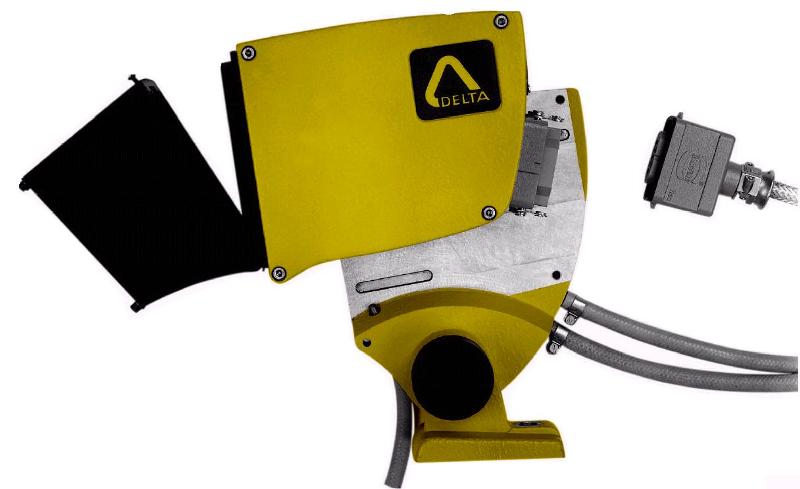

它是一个独立完整的传感器，包括：
- 设有窗口保护罩和电气连接件的光电子系统本体
- 冷却旁板和可调节方位的安装底座
Rota-Sonde DC 4000-L的设计以及压铸铝壳体都确保它特别适应钢铁工业恶劣的工作环境(撞击，振动，高温，水汽，烟尘)。
工作原理

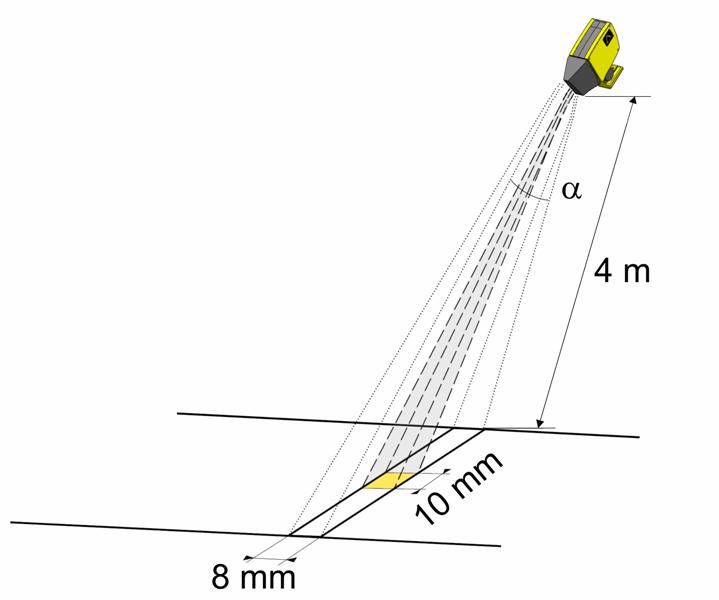

•1.扫描系统
一个旋转的多面反射镜装置扫描传感器的检测视场，工件的红外辐射被这些反射镜反射到光电元件上。
Rota-Sonde DC 4000-L独特的光机扫描工作原理使得它有如下优点：
- 大的纵向视场使得安装调整方便，同时也提供更可靠的检测，而不管工件的纵向位置如何
- 窄的横向视场确保精确的检测
- 小的解析光束（瞬时视场）确保可靠的检测
所有这些特点最终带来了精确和可靠的检测，无论工件的尺寸、温度如何，或是检测距离以及工件在扫描视场中的位置如何。

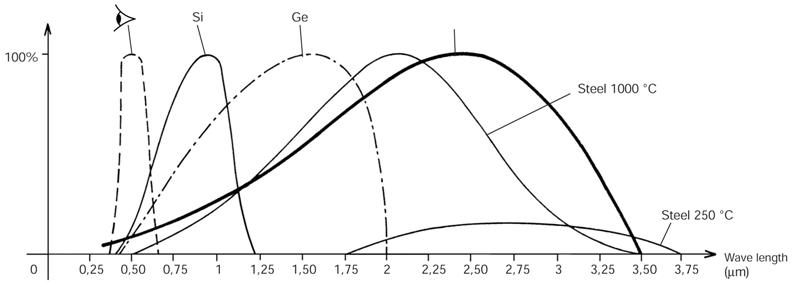

•2.光电敏感元件
Rota-Sonde DC 4000-L采用的是特殊的红外光电敏感元件，一种探测钢铁工件(甚至温度低至230℃)的最佳敏感元件。
机械
Rota-Sonde DC 4000-L装在一个密闭的铸铝外壳内。
窗口玻璃前有一个起保护作用的窗罩，在它上面有空气接头。接上压缩空气后，就可以在窗口玻璃前形成一个空气帘。 窗罩和壳体之间铰合连接，可以方便地翻下，以便清洁窗口玻璃。
壳体安装在设有不锈钢钢管的冷却旁板上，通过旁板安装到可以作两个方向旋转调整的底座上。
冷却水和吹扫空气的接口都设在冷却旁板上。这样就可以在不切断水源和气源的情况下拆换传感器本体，且无需进行传感器安装方位的重新调整。
电子
- 具有最佳光谱响应的高灵敏度红外探测器能在有水汽的情况下检测低温目标
- 可远程切换的两档灵敏度范围
- 激光瞄准器方便安装和方位调整
- 壳体上设电气连接器，坚固的连接器上配备的是耐高温电缆
- 可插拔的电路板

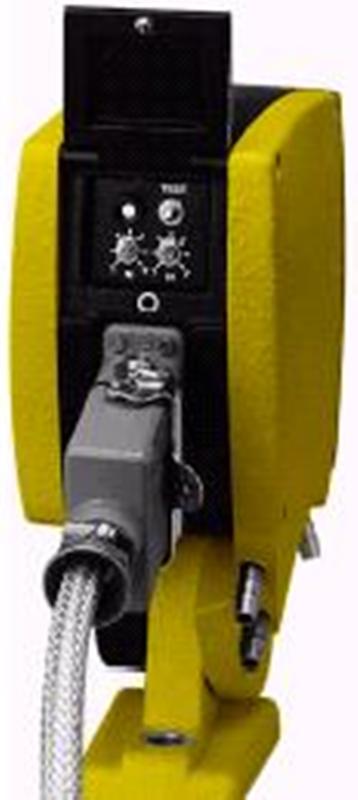

- 在铰合连接的保护盖下面有一控制面板，它提供：
- 两个调整灵敏度的电位器（每个灵敏度范围各一个）
- 一个测试按钮，可控制内部灯的点亮，以模拟视场中出现的热工件。此按钮同时控制激光瞄准器的点亮
- 一个三色LED指示灯：
绿 : 没有检测到热工件
红 : 检测到热工件
橙 : 敏感元件（红外探测器）信号饱和
灭 : 报警
自监控功能
为了优化预防性维护工作并提高可靠性，Rota-Sonde DC 4000-L热金属检测器提供以下自监控功能：
- 监控内部过高的温度(极限为 55℃)，报告是否存在冷却回路的故障
- 监控敏感元件的信号幅度变化，报告窗口玻璃是否污染或灵敏度是否错误设置
- 电源故障或扫描电机故障时，提供报警信号
