SB单级单吸卧式离心泵

用途：ISB适用于输送温度不超过80℃的清水或其他类似清水的液体。生活供水：一般工业用水。农用排灌：土木施工用水；锅炉给水。

工作范围：

功率：0.55-250KW

口径：32-250MM

扬程：4-133m

流量：7.5-1200m³/h

材质：FC200

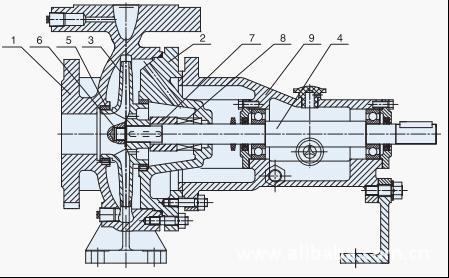

ISB单级单吸卧式离心泵结构简图：

结构说明：

● 单级、单吸卧式离心泵，用封闭式叶轮及蜗壳

● 轴承采用双侧带防尘盖的深沟球轴承，轴封采用机械密封，在轴封处装有可更换的轴套。

● 泵采用弹性联轴器与电机联接，泵的旋转方向，从驱动端看，为顺时针方向旋转。

● 泵的叶轮前后设有密封环，叶轮后盖板设有平衡孔，以平衡泵的轴向。

主要零件材质：

● 泵体。泵盖均为铸铁。

● 叶轮为铸铁或铸铜。

● 轴为经热处理的优质碳素钢或不锈钢制造。

型号说明：

ISB50/40-12.5-32(ISB-表示符合国际IS02858标准的单级单吸卧式离心泵  50-泵进口口径 40-泵出口口径 12.5-流量  32-全扬程)
