GMC-1系列
太阳能路灯/充放电控制器
在使用本产品前,请仔细阅读本手册。新一代的GMC-1系列太阳能路灯/充放电控制器,是一款根据最新太阳能控制技术标准开发的,代表最新工业水平的产品。此系列产品拥有许多优越性:
■ 采用环氧树脂灌胶封装,防护等级:IP68,可在1.5米水深承受72小时正常工作。
■ 12V DC / 24V DC系统电压等级自识别。
■ 蓄电池正、负极反接保护。
■ 太阳能电池组件正、负极反接保护。
■ 太阳能电池组件反向放电保护。
■ 负载过载保护。
■ 负载短路保护。
■ 蓄电池过充电保护。
■ 蓄电池过放电保护。
■ 外置温度补偿功能。
■ 三阶段高精度PWM充电控制方式(提升充电、均衡充电、浮充)。
■ LED光源负载半功率输出功能。
■ 先进的编程及算法,多种模式功能可调(通用路灯、双时段、半功率、充放电)。
■ 双时段路灯控制器模式下,夜晚间隔时间自学习、自适应。
前言GMC-1系列为小型太阳能路灯/充放电控制器,是经过严密的生产控制及品质管理、精确测试和校正过的,致使其出厂后皆能符合规定的各项要求。
1、使用须知
本产品在保修期间1年内,任何正常使用状况下的自然损坏,由本公司免费负责维修更换,但若有下列任一情况者,则不在保修之列:
■ 非经本公司允许,擅自进行维修而损坏。
■ 用简单调压器加整流桥测试本电源系统。(因高压或低压窜入,致使电源不稳定或烧坏器件)
■ 任意加装或修改本电源系统。
■ 不正确的操作或使用。
■ 未按使用说明书进行规定的维护。
■ 环境条件异常,超过规定范围,致使损坏。
■ 人为蓄意破坏。
■ 不可抗拒的天然灾害所造成的损坏。
2、操作安全须知
无论在任何情况下,如操作、清洁或保养,请务必遵守以下规定的安全守则,若有违反,本公司将对产品及人身安全不予负责。
■ 请勿湿手进行操作。
■ 接线时注意正、负极性。
■ 在任何情况下,请勿擅自拆下外壳。
■ 为了安全起见,请勿单独进行内部保养及元件更换。
■ 若用户长时间(15天以上)不使用该系统,请将太阳能系统连接线断开,以保护蓄电池寿命。
■ 请务必按说明书所规定的操作进行。
接线和接地

■ 请按照图示数字顺序将控制器连接至太阳能系统。
■ 避免电缆上的电压,请首先连接控制器蓄电池端,然后是太阳能电池组件和负载。
■ 推荐电缆线径:5A---1.5mm2,10A---2.5mm2。
■ 确保蓄电池与控制器之间的电缆长度尽可能短,电缆过长可能会引起控制器误动作。
■ 此产品为共正极设计,如需接地,请将正极接地。
■ 顺序标示说明
① 蓄电池正极连线
② 蓄电池负极连线
③ 太阳能电池组件正极连线
④ 太阳能电池组件负极连线
⑤ 负载正极连线
⑥ 负载负极连线
⑦ LED负载半功率输出连线(全功率:5VDC;半功率:2.5VDC 1KHz)
安装条件和要求
环境条件
项目 | 条件 | 说明 |
工作温度 | -25℃~45℃ | 不冻结 |
工作湿度 | 90%RT以下 | 不结露 |
放置温度 | -35℃~70℃ | 不冻结 |
放置湿度 | 90%RT以下 | 不结露 |
振动 | 5.9m/S2以下 | 10~60Hz |
海拔高度 | 4000m以下 |
安装要求
■ 不会接触腐蚀性和易燃性气体、研磨液、油雾、铁粉、切屑等地方。
■ 通风良好,湿气、垃圾和灰尘不多的地方。
■ 振动小的地方。
GMC-1系列太阳能路灯/充放电控制器技术参数
l 额定电压:12V DC 24V DC
l 额定充电电流:10A10A
l 额定负载电流:10A10A
l 静态电流:≤30mA≤30mA
l 最大电池板功率: 160W320W
l 最大负载功率:100W200W
l 浮充电压:13.80VDC ±0.2V27.60VDC ±0.2V
l 均衡充电电压:14.40VDC ±0.2V28.80VDC ±0.2V
l 提升充电电压:14.20VDC ±0.2V28.40VDC ±0.2V
l 过放电保护值:11.00VDC ±0.2V22.00VDC ±0.2V
l 过放电恢复值:12.80VDC ±0.2V25.60VDC ±0.2V
l 过充电保护值:14.80VDC ±0.2V29.60VDC ±0.2V
l 过充电恢复值:13.60VDC ±0.2V27.20VDC ±0.2V
l 负载夜晚运行时间:0-12小时(通用路灯控制器模式)
l 前0-9小时、后0-6小时(双时段模式、半功率模式)
l 白天夜晚识别电压:0-15VDC(默认值为5VDC,可调节)
l 光控开负载电压: 白天夜晚识别电压
l 光控关负载电压:白天夜晚识别电压+2VDC
l 推荐线径:10A---2.5mm2
l 产品尺寸:82mm(长)ⅹ 58mm(宽)ⅹ 29mm(高)
安全特性
项目 | 太阳能组件端 | 蓄电池端 | 负载端 |
极性反接 | 保护 | 保护 | 保护(1) |
过载 | N/A | N/A | 延时切断 |
短路 | 保护(3) | 保护(2) | 立即切断 |
反向充电 | 保护 | N/A | N/A |
过压 | 最高50VDC | 最高35VDC | 保护 |
欠压 | N/A | N/A | 保护 |
过温 | 温度过高时,控制器采用PWM方式减小充电电流 | ||
(1) 控制器可以保护,负载可能已经损坏。
(2) 强烈建议在蓄电池和控制器之间加装保险丝。
(3) 充电时,蓄电池与太阳能电池组件构成回路,此时太阳能电池组件无短路保护。
初次通电初始化
GMC-1系列控制器初次接入太阳能系统时,控制器自身会进行初始化,对系统的工作电压等级、蓄电池电压、电池板电压、LED指示灯工作状态、数码管工作状态等进行检测,具体为:LED依次闪烁,数码管依次显示1、2、3……9、0。12VDC的系统,数码管会显示“2”,并且延时3秒;24VDC的系统,数码管显示“4”,并且延时3秒。
测试功能
控制器调节时间的按键KEY,轻按(0-2秒)为负载测试功能。此功能可将负载导通15秒,白天方便维护人员测试与分析太阳能系统的工作状态。但当欠压、过压、过载或短路时,此功能无法使用。
操作说明

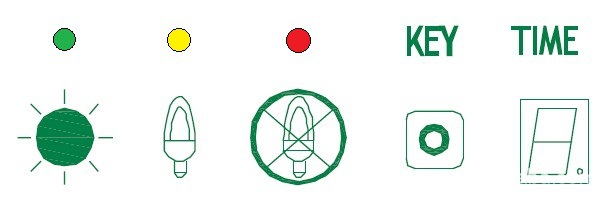

指示灯说明

状态 | 绿色LED | 黄色LED | 红色LED |
常亮 | 充电导通 | 负载导通 | 错误报警、过载或短路时数码管显示”L” |
长灭 | 充电关闭 | 负载关闭 | 无报警 |
闪烁 | 模式调节 | 模式调节,间隔时间 | 模式调节 |
■ 模式调节: 与数码管配合使用,表示模式的调节。
■ 间隔时间:双时段模式下,表示夜晚点亮负载和凌晨点亮负载的间隔时间。
