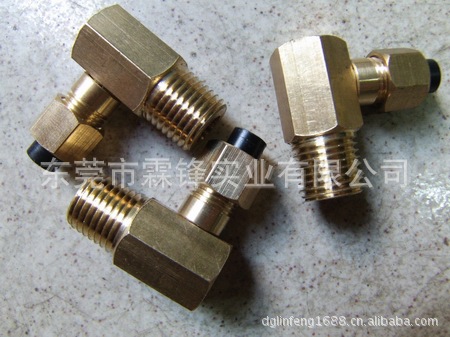

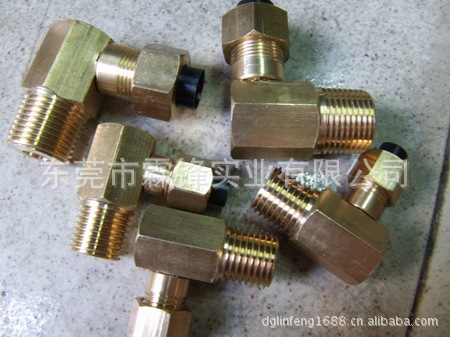

气动接头

1、管接头的接头形式：

卡箍式管接头，主要适用于棉线编织管；

卡套式管接头，主要适用于有色金属软管，硬质尼龙管；

插入式管接头，主要适用于尼龙管、塑胶管。

2、管接头的接口标称方式有三种:

根据所连接管路的公称径标称，俗称“通经”，在选购卡箍式管接头和卡套式管接头时，应注意管子的内经；选用插入式管接头时，应注意管子的外径。通用于三通、四通等分支接头。

根据管接头的接口螺纹标称，这类接头不常用。

根据管路的公称通径和接头的接口螺纹组合标称，这类接头常用于气动元件的进、出气口。

气动管接头安装说明书

连接螺纹部和管子连接部不允许有拉动或旋转，否则螺纹连接或管子连接会脱落。有拉动或回转的场所，应使用可回转式快换接头。

 管子弯曲应大于最小弯曲半径，否则管子易折坏；具体如下：

管内不要输送煤气、气体燃料及冷媒等可燃性、爆炸性或有毒性的气体，因管子有可能有外漏。一般工业用水可使用。除此之外，应与本公司联系。还有，要抑制脉冲压力，不要超过最高使用压力，否则接头或管子可能破损

维护

 定期检查以下内容，

a) 伤、划痕、磨耗、腐蚀。

b) 漏气

c) 管子拧扭、压扁、扭曲。

d) 管子硬化、劣化、变柔软。

 换掉的接头及管子不要再使用。

安装

安装前，确认型号、尺寸正确。确认产品无伤、无痕、无龟裂等。连接管要考虑到压力变化其长度也有变化，故长度应留有余量。

 接头和管子不允许扭捏、拉伸、承受力矩负载，以免接头破损、管子损伤、破裂或脱落。 不要让管子磨耗、搅缠而损伤，以免管子损伤、破裂或脱落。配管和接头类螺纹拧入的场合，注意不要把配管螺纹的切屑末及密封材料细片混入管内。使用密封带时，螺纹头部约空出2个牙距不卷绕密封带。

安装方法

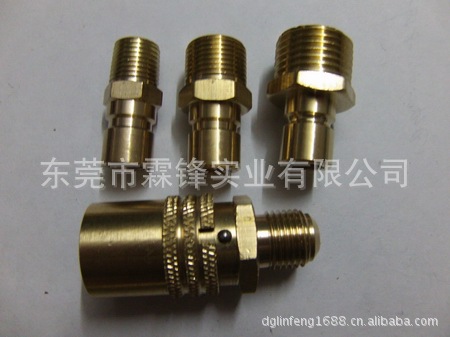

 快换接头的管子拆装方法

1) 装管

① 使用管钳，将表面无伤的管子沿垂直断面切断。不要使用剪刀、剪钳、钢丝钳。管口是斜的或扁平形不能用，若使用会脱落或漏气。管长应留有余量。

② 手拿住管子，慢慢推入，并可靠地插到底。

③ 插到底后，轻轻外拉确认拔不出来便可。

2) 拆管

① 充分压入释放套，要均匀地推释放套凸缘。

② 压入释放套的同时拔管子。若压入释放套不充分是拔不出管子的。

③ 卸下的管子再使用时，要将管口咬合过的部分剪去再用，照原样再使用会漏气或会脱落。快换接头安装时，要使用接头体上的六边形，使用合适的扳手拧紧。扳手尽可能靠近螺纹的根部使用。要选用合适尺寸的扳手，

以免损伤六角面。

 连接螺纹M3、M5、M6的拧入方法

1) M3：手拧后，再用工具增拧1/4 圈。

2) M5、M6：手拧后，再用工具增拧1/6 圈。

螺纹拧入过分，螺纹部位会损伤，垫圈会变形，造成漏气。螺纹拧入不够，螺纹处是松动的，也会漏气。

带密封剂管接头使用上的注意事项

螺纹拧入时，按下表合适力矩拧入。大致是手拧后再用工具拧2～3圈。

 螺纹拧入过分，密封剂向外挤出量多，挤出的密封剂要清除掉。螺纹拧入不够，会造成螺纹松动和密封不良。

 关于再使用

1) 通常可再使用2～3回。

2) 卸下的接头上，已脱离和附着的密封剂要用空气吹掉再使用，以免密封剂细末进入周围元件造成元件动作不良或漏气。

3) 已没有密封效果的场合，可在密封剂上卷绕密封带再使用。除带状密封剂以外不要使用。在接管方向确定的场合，螺纹接头拧紧后一旦要返回至确定的接管方向，是会造成漏气的。
