■特點

●測量:直流功率，直流電流，直流電壓

●精度:≤±0.2%

●顯示:五位元LED數碼管顯示，量程自動轉換，小數點自動移位

●輸出: RS485通訊介面（Modbus-RTU）協定和類比量4~20mA.

●工作電源: AC/DC85~265V，DC12V，DC24V等。

●體積輕巧外型美觀安裝方便抗干擾能力強

功能綜述

■

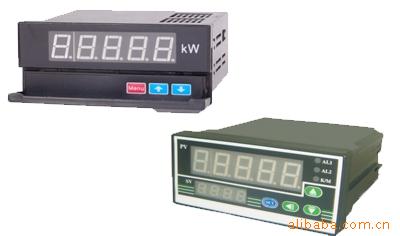

GSM-DW型智能數顯直流功率表是在消化国外同類產品的技術基礎上，依我國對電力設備的運行和計算機智能化監控要求而設計的，能夠直接測量直流功率，並可帶有RS485介面，與微機進行資料交換。本產品適合蓄電池,太陽能電池板,直流電源/電機等直流信號設備測試放電的直流功率。亦可用於工礦企業、民用建築、樓宇自動化等現代供配直流電源系統的一種高性能自動化儀錶。

技術指標

■


信號輸入:

●電流:最大直接輸入電流0~10Adc (電流量程範圍可協商定制)

超出10Adc需加分流器(SHUNT)；允許過量程暫態電流10倍/2秒

●電壓:最大直接輸入電壓0~650Vdc (電壓量程範圍可協商定制)

允許過量程暫態電壓2倍/1秒 持續:1. 2倍

測量範圍與精度

●電流:0~10Adc電壓:0~650Vdc功率:0.00W～99999W; 0.00KW~99999KW，0.00MW~99999MW

精度:≤±0.5%

通訊介面

●RS485串列介面，ModBus協定，RTU格式，通訊串列傳輸速率4800、9600可選

●絕緣強度:IEC 60255-5 2kVrms-1min

環境承受能力

●工作IEC 60068-1和2 0℃～+55℃

●儲存IEC 60068-1和2 -25℃～+70℃

●濕熱 IEC 60068-1-3
93%RH 40℃

●使用場合:無腐蝕性氣體及金屬粉塵，海拔高度< 3000 m

●工作電源及功耗：AC ( 80～265)V或DC ( 100～275)V 8VA ;可定制DC12V, DC24V等工作電源
