ZN63-12（VS1）固定式户内高压真空断路器

ZN63-12真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备， 可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用.ZN63-12真空断路器是引进瑞士ABB公司技术，结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开头本体与操动机构一体安装的形式，采用复合绝缘结构，无污染、无爆炸，绝缘水平高。

ZN63-12真空断路器操动机构为弹簧储能式，可以用交流操作，亦可用手动操作。

VS1-12型户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。 该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

型号及其含义

主要技术参数

序号 项目 单位 数据 1 额定电压 kV 12 2 最高工作电压 kV 630 630 630 3 额定电流(A) A 1250 1250 1250 4 额定短路开断电流 kA 20 25 31.5 5 额定短路关合电流 kA 50 63 80 6 额定峰值耐受电流 kA 50 63 80 7 4S额定短时耐受电流 kA 20 25 31.5 8 额定绝缘水平 工频耐压(额定开断前后) kV 42(断口48) 冲击耐压(额定开断前后) 75(断口84) 9 额定操作须序 次 分-0.3s-合分-180s-合分 10 机械寿命 次 1000 11 额定短路开断电流开断次数 V 50 12 操动机构额定合闸电压(直流) V 110，200 13 操动机构额定分闸电压(直流) mm 110，200 14 触头开距 mm 11±1 15 超行程(触头弹簧压缩长度) ms 3.5±0.5 16 三相分、合闸不同期性 ms ≤2 17 触头合闸弹跳时间 m/s ≤2 18 平均分闸速度 m/s 0.9～0.12 19 平均合闸速度 s 0.4～0.8 20 分闸时间 最高操作电压下 ≤0.05 最低操作电压下 ≤0.08 21 合闸时间 s 0.1 22 各相主回路电阻 μΩ 60 50 23 动静头允许磨损累积厚度 mm 3

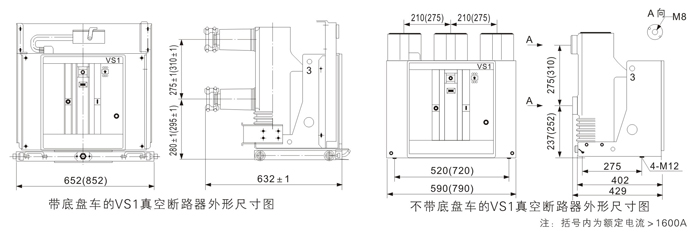

外形及安装尺寸

ZN63-12/630-20),(ZN63-12/1000-20),(ZN63-12/1250-20)
(ZN63-12/630-25),(ZN63-12/1000-25),(ZN63-12/1250-25)
(ZN63-12/1250-31.5),(ZN63-12/1600-31.5)
(ZN63-12)型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
