一、綜述
印染定型机废气治理多数采用喷淋处理工艺,其废气温度通常在120至210摄氏度之间,由于高温汽化,排气筒末端会有大量水蒸气排出,形成白雾现象。由此造成视觉污染,同时水汽冷凝也会导致管路腐蚀及连接处产生渗漏现象。

LQCW系列高效除霧器主要包括旋流板式除霧器和折板式除霧器,其基本原理爲:當含有霧沫(水汽)的“混合氣體”以壹定的流速通過除霧器時,其中的水汽粒子與填料撞擊而被附著在填料的表面,液體的表面張力使得附著的水汽粒子體積逐漸增大形成較大的液滴,在重力的作用下液滴沈降彙聚進而被分離。其中的氣體經過填料時僅是改變流向,而不會被填料捕集。LQCW系列高效除霧器內均配置多層填料,含有霧沫的氣體流經填料層時,氣液曆經多次分離,從而顯著提高除霧效率。
二、LQCW系列高效除霧器
1、產品用途
LQCW系列高效除霧器可廣泛應用于定型機廢氣治理工程,與噴淋式淨化器配套使用可有效去除排氣筒末端水汽;亦可與脫硫工程的噴淋塔組合使用,去除尾氣中的霧沫。
2、產品特點
LQCW系列高效除雾器結構簡單,安裝方便;
LQCW系列高效除雾器外殼及填料均爲金屬材質,耐溫、耐腐蝕;
LQCW系列高效除雾器爲組合式,內部填料可方便拆卸及更換;
LQCW系列高效除霧器配有清洗管路,日常維護僅需定期噴淋沖洗即可;
LQCW系列高效除霧器之填料層爲流線型設計,總阻力不大于300Pa。

3、主要參數
型號規格LQCW-0610-3CWLQCW-0810-3CWLQCW-1010-2CWLQCW-1210-2CW
外形尺寸mmDN600*H600DN800*H600DN1000*H600DN1200*H600
處理風量m3/h8000150002250032500
填料材質Q235或不鏽鋼Q235或不鏽鋼Q235或不鏽鋼Q235或不鏽鋼
設備重量kg6090120150
除霧效率95%以上
4、安裝方法
LQCW系列除霧器外殼爲圓柱形,兩端法蘭聯接。除霧器可串接在廢氣排放管路中,亦可直接串接在噴淋塔或噴淋式淨化器的出口。不同管徑的聯接我公司可根據客戶提供尺寸定做變徑接頭,亦可根據要求尺寸定制除霧器。

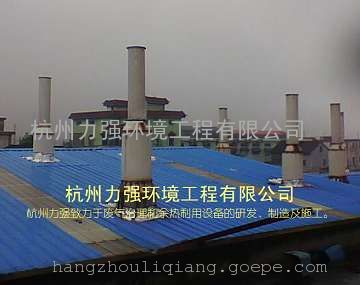

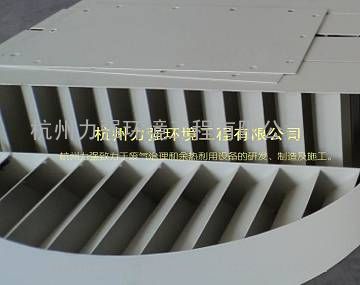

5、產品圖片

'
