老化试验机的详细介绍

老化试验机 老化机 老化试验箱 老化箱

老化试验机的特点：

老化试验机系用来研究橡胶等试片在固定时间内，以回转方式受热下的变化。在70度环境中测试1天，理论上相当于曝露在大气中6个月的时间。本烘箱配备有马达驱动试回转盘、热风循环系统可以确保温度的均匀分布。

老化试验机规格：

一、概述：

本机系仿真受阳光幅射之运输货柜环境，以试验鞋子在其中之耐变色程度。供制作鞋材时，调配化学原料之参考。本机台符合GB、CNS标准.

1.1.设计原理﹕

一般加硫橡胶产品在定温70℃加热测试时间为一天(24HR)相当于自然环境中六个月时间的劣化。

1.2.机台特点﹕

1.2.1.采用电子式温度设定器作调节控制温度恒温。

1.2.2.三段式加热控制，利用电源调节加温速度，减少能源浪费。

1.2.3.采用热风循环方式，确保加热温度均匀。

1.2.4.设有可调式排风扇及控制盘，可适应不同之测试需求。

1.2.5.装有时间设定控制器及超高温保护装置，确保使用安全，增加测试准确度。

1.2.6.试验箱采用隔热密封装配，加温迅速，减少误差，增加安全性。

1.2.7.照明采用独立式开关控制。

1.2.8.操作简单，保养维护方便，减少测试前之准备时间

二、操作方法：

2.1.置放︰

2.1.1.本试验机放置位置，应与人群隔开，并保持良好的通风。

2.1.2.本试验机四周请勿堆放易燃物或易爆之物品。

2.1.3.请设置独立之电源总开关，确保电源稳定，增长机台寿命。

2.1.4.请先确认供应电源之电源线达到安全要求。

2.1.5.接地线请确实接地。

2.1.6.通电前请先确认所有开关皆处于关闭状态。

2.2.电源﹕

2.1.依指示接通电源，并检查通电是否正常。

2.2.开启总电源(5)后，将试片放入回转盘上或栅皿上. (若试片放置回转盘上，测试时将8.旋转盘开关开启)。

2.3.试片与灯泡距离250mm~500mm。

2.4.将温度设定50℃±2℃.

2.5.设定超高温保护设定器(E.G.O)，其设定之温度需比测试温度值高30℃以上。

2.6.开启加热开关，初开机时三段全部开启，加热速度较快，待加热至所需温度后，如所需测试温度值为100℃以下时，即可关闭二段加热开关只留一段加热开关开启做温度补偿用即可，若所需之测试温度在100℃以上时，则可保留二段至三段加热开关开启做温度补偿。

2.7.设定所需测试时间.

2.8.开启计时开关

2.9.当加温到所需温度时，可依需求排气量，打开排气阀，以利热气产生对流。

2.10.测试时间3或6小时即可判定级数.

2.11.测试完成后，须关上本机总电源开关。

注:试片置入测试室内，选择试片之测试法(动态及静态)，此项选择须在开机之前换装完成。动态须按旋转开关。试片置入可于未加热前置入，或加热到所需温度后再置入(操作者须载防热手套，以防烫伤)，并使用置入夹或挂夹。

三、规格

四、结构﹕

4.1机台结构

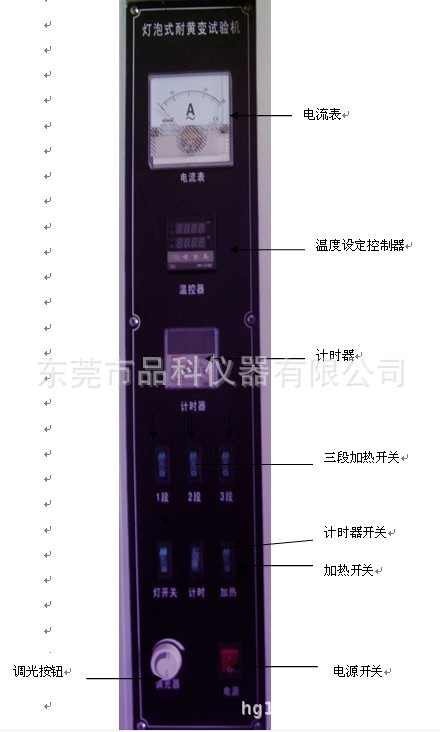

4.2.控制面板﹕

五、机械结构说明:

本机主要由机械与电气两部份组成,电气部份主要负责控制各视灯,转盘,风扇,温度,电源,保护等. 机械部份主要有风扇与转盘之转动.通过转盘马达转动从而带动联轴器,转杆及转盘转动.

5.1.1  电流表---------------主要显示机台在正常运行时之电流值(当分别按下加热开关时电流值都有不同的指示. 5.1.2   温控器---------------可按实验要求设定所需温度.

5.1.3  三段加热开关---——--可对试件进行三段加热.

5.1.4  转盘开关-------------按下此按钮后实验室内之转盘转动.

5.1.5  电源开关-------------此按钮为整个机台电气总电源开关,只有按下此按钮后才能做其它动作.

5.1.6  视灯开关-------------若需观察试件在实验过程中之变化,则开启此按钮.(但不宜久开)

5.1.7  视灯亮度调节器-------此旋钮可调节视灯之亮度.

5.1.8  定时器---------------该表为一三位定时器可用于设定测试时间,当达到设定时间后则机台会自动停机.此表有时、分、秒三种计时计式(可在0~999内设定).

5.1.9  定时器开关-------------只有当打开此开关后才可接通定时器电源.

5.1.10超温保护---------------设定好温度,当温度超过此温度后则会自动关闭电源及自动报警.

5.1.11  灯泡------------------此灯泡为一300w赤外线灯泡,用以仿真太阳光.

5.1.12  转盘锁紧装置----------锁紧转盘之用.

5.1.13  转盘------------------试件放在转盘上,然后以一定之速度转动.

5.1.14  转盘杆----------------由马达为原动力通过转盘杆带动转盘转动.

5.1.15  风扇------------------可以将热风均匀的,吹散到机台室内之各个部位.

5.1.16  风扇马达--------------用以转动风扇.

5.1.17  转盘马达--------------用以转动转盘之用.
