安全自动化解决方案
Preventa 安全模块安全自动化解决方案0

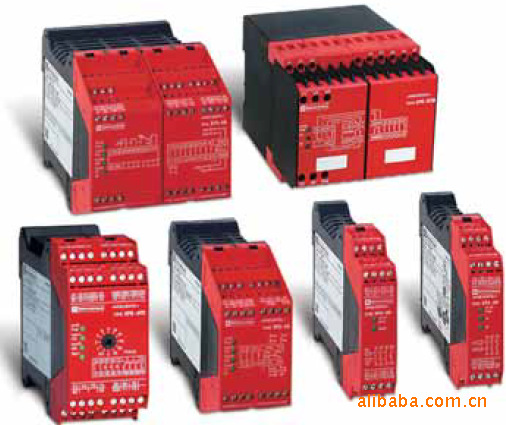

Preventa 安全模块

性能描述

• 监控单一安全功能，诸如
  > 急停和门开关
  > 编码磁开关
  > 使能开关
  > 安全地毯和边沿开关
  > 双手控制
  > 光幕
  > 零速检测
  > 延时
  > 电梯
  > 其他关于液压和离心式压力机的应用
• 安全模块，带可拆卸的接线端子排

应用
模块用于急停和限位开关监控
遵从的标准
产品符合EN 954-1， EN 1088
的安全控制等级3
符合EN 954-1 的安全控制
等级4 ( 瞬时断开触点)
符合EN 954-1， EN 1088
的安全控制等级3 ( 延时断
开触点)
符合EN 954-1， EN 1088
的安全控制等级4
机器部件IEC/EN 60204-1， EN
1088/UI 14119, EN/ISO
13850,EN/IEC 60947-
1+A11,EN/EC 60947-5-1
EN/IEC 60204-1,
EN/IEC 60947-5-1,
EN/ISO 13850
EN 50082-2
EN/ISO 13850,
EN 1088/ISO 14119
EN/IEC 60947-1 A11,
EN/IEC 60947-5-1
产品认证UL,CSA,BG,CCC UL,CSA,BG,CCC UL,CSA,BIA,CCC
输出通道的数量
安全3 个N/O 3 个N/O 瞬时 + 2 个N/O
延时
3 个N/O 瞬时 + 3 个N/O
延时
附加1 个固态输出，用来把信号
发送到PLC
1 个N/C 3 个固态输出，用来把信号
发送到PLC
显示设备 2 个发光二极管4 个发光二极管11 个发光二极管
电源交流和直流24 V
交流48 V
交流115 V
交流230 V
交流和直流24 V
交流115 V
交流230 V
直流24 V
输入之间的同步时间不限75 ms ( 自动启动) 不限或者1.5 s，取决于接
线的情况
输入通道电压
24 V/48 V 交流和直流24 V/ 交流48 V 直流24 V/– 直流24 V/–
24 V/48V
或者110 V/120 V/230 V
交流115 V/230 V
–
直流48 V/48 V
–
–
–

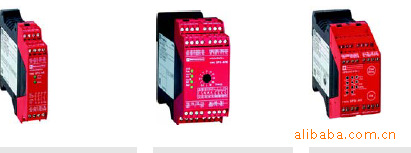

模块型号XPS AC XPS ATE XPS AV
页码26 29
