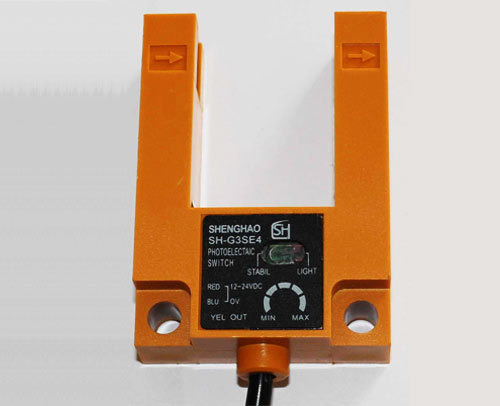

供应盛昊SH-GS3E4 槽型光电开关
长春盛昊电子有限公司
中国 长春
产品属性
图文详情
品牌推荐
品牌
盛昊
型号
SH-GS3E4
特性
普通开关
结构特点
其他
功能
其他
用途
其他
SH-HB1-6霍尔开关
应用：
电梯平层控制
工业位置控制
| 型号 | SH-GS3E4 |
| 输出模式 | NPN 输出 |
| 检测距离（槽宽） | 30mm |
| 标准检测物体 | φ1.5mm 以上的不透明物体 |
| 光源（发光波长） | 红外发光二极管（850-940nm） |
| 电源电压 | DC12～24V ±10％ 脉动（p-p） ＜10％ |
| 消耗电流 | ＜40mA |
| 控制输出 | 负载电压 DC26.4V以下、负载电流100mA以下（剩余电压 1V 以下） NPN 或PNP 输出型 入光时: ON/ 遮光时: ON 开关转换模式 |
| 保护电路 | 电源逆向间连接保护 |
| 反应时间 | 动作＜1ms 复位＜1ms |
| 使用环境温度 | 受光面照度: 白炽灯≤3,000lx; 日光≤10,000lx |
| 环境温度 | 工作时：-25～+55℃、保存时：-40～+70℃（不结冰, 不结露） |
| 环境湿度 | 工作时：35～85％RH、保存时：35～95％RH （不结露） |
| 绝缘电阻 | 20MΩ （DC500V 兆欧表）导线整体与外壳间 |
| 耐电压 | AC1,000V 50/60Hz 1min 导线整体与外壳间 |
| 振动（耐久） | 10～55Hz 上下振幅 1.5mm X、Y、Z 各方向2h |
| 冲击（耐久） | 500m/s2 X、Y、Z 各方向3次 |
| 保护等级 | IEC 规格 IP54 |
| 连接方式 | 导线引出型（标准导线长 2m/500mm） |
| 显示灯 | 动作显示灯（红色） |
| 毛重 | ≈ 200g |
| 接线方式 | 红色：电源 +/- 黑色：电源-/+ 黄色：输出 OUT |
产品电气及环境参数
| 型号 | SH-GS3E4 |
| 输出模式 | NPN 输出 |
| 检测距离（槽宽） | 30mm |
| 标准检测物体 | φ1.5mm 以上的不透明物体 |
| 光源（发光波长） | 红外发光二极管（850-940nm） |
| 电源电压 | DC12～24V ±10％ 脉动（p-p） ＜10％ |
| 消耗电流 | ＜40mA |
| 控制输出 | 负载电压 DC26.4V以下、负载电流100mA以下（剩余电压 1V 以下） NPN 或PNP 输出型 入光时: ON/ 遮光时: ON 开关转换模式 |
| 保护电路 | 电源逆向间连接保护 |
| 反应时间 | 动作＜1ms 复位＜1ms |
| 使用环境温度 | 受光面照度: 白炽灯≤3,000lx; 日光≤10,000lx |
| 环境温度 | 工作时：-25～+55℃、保存时：-40～+70℃（不结冰, 不结露） |
| 环境湿度 | 工作时：35～85％RH、保存时：35～95％RH （不结露） |
| 绝缘电阻 | 20MΩ （DC500V 兆欧表）导线整体与外壳间 |
| 耐电压 | AC1,000V 50/60Hz 1min 导线整体与外壳间 |
| 振动（耐久） | 10～55Hz 上下振幅 1.5mm X、Y、Z 各方向2h |
| 冲击（耐久） | 500m/s2 X、Y、Z 各方向3次 |
| 保护等级 | IEC 规格 IP54 |
| 连接方式 | 导线引出型（标准导线长 2m/500mm） |
| 显示灯 | 动作显示灯（红色） |
| 毛重 | ≈ 200g |
| 接线方式 | 红色：电源 +/- 黑色：电源-/+ 黄色：输出 OUT |
外形及机械尺寸
如需要更多产品信息或有采购需求，请与我联系
杜先生：13654302494 QQ：2920467473
