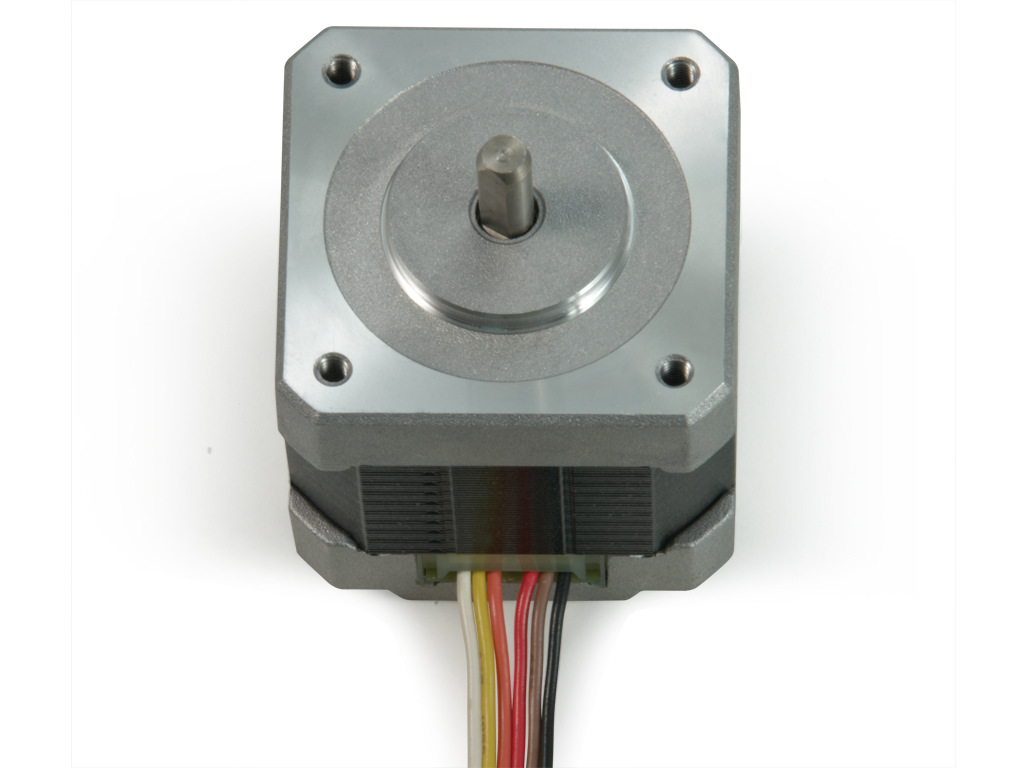

电脑横机度电机

DC5.5V/0.9A

           信克电机四线                                信克电机六线

1.适用范围

本规格书概括了混合式步进电动机WD-42D2072型基本要求

2.电气特性

   2-1 额定工作状态:连续

   2-2 额定电压:5.7V DC

2-3 额定电压:0.9 A/相

2-4 步进角:1.8°(deg)全步

2-5 相数:2相 单极的2相励磁

2-6 绝缘等级:UL B级 绕组

2-7 卷线电阻:5.7Ω+10%

2-8 卷线电感:6.2mH+20%

2-9 保持力距:0.275N.m(2.8kgf.cm)以上

2-10制动力距:9.8mN.m(100gf.cm)中心值

2-11脱出力距:----mN.m(---gf.cm)以上

2-12引出力距:----mN.m(---gf.cm)以上

2-13最大自动频率:1550PPS以上

2-14静止角度误差:+0.09°(deg)以下

2-15绝缘耐压:500V A.C 1分钟无异常

2-16绝缘电阻:100MΩ以上

2-17温度上升:80K(80 DEG)以下

3.机械特性

   3-1 辅材料:SUS303

   3-2 轴承:单列滚珠轴承

   3-3 端盖材料:铝合金

    3-4 质量:207克

   3-5 转子惯量:约48g.cm (48.9*10 g.cm.s )

4.其他

   4-1 转动方向:按照励磁顺序从安装面看顺时针方向

   4-2 电机引线型号:UL 1430 CSA AWM AWG 26

   4-3 寿命:5000小时以上

   4-4 本电机Pb、Cr(VI+)、Cd、Hg、PBB、PBDE6种物质的含有量满足RoHS指令（2002/95/EC）的要求

   4-5 使用温度范围:0℃~+50℃

   4-6 使用湿度范围:20%RH~90%RH

   4-7 保存温度范围:-20℃~+70℃

   4-8 保存湿度范围:8%RH~95%RH
