液氧储罐监控方案设计



关键字：液氧储罐、远程监控、GPRS、RTU、罐体压力、流量计、液氧监控

案例背景

   液氧远程监控系统，是一种软件与硬件相结合的自动化网络式管理系统。系统设计是在设备上安装一个流量计，实现对液氧输出压力、温度、瞬时流量及累计流量的采集；储槽容量和罐体液位、罐体压力分别采用4-20mA差压计和压力控制器采集而得到，通过RTU经GPRS上传至服务器，实现液氧管理与监控的自动化和一体化。

适用范围

液氧存储罐位监测和管理

储槽、储罐压力液位监测

各种气体的相关检测领域





系统组成

   本系统主要由监控中心（计算机、液氧监控系统软件）、通信网络、RTU4100（采集液氧流量计、差压计和压力控制器信号，通过GPRS传输到监控中心）、测量仪表（液氧流量计、4-20mA差压计和压力控制器）组成。



系统功能特点

    通过远程无线监控系统，可将液氧储罐内采集到的储槽容量、罐体液位、罐体压力、流量计压力，流量计温度，流量计瞬时流量、流量计累计流量等传回监控中心进行24小时全天候的实时监控，为进一步预防和处理故障提供有力的根据；当发现储槽容量、罐体液位、流量异常提前预警等。

一、硬件描述

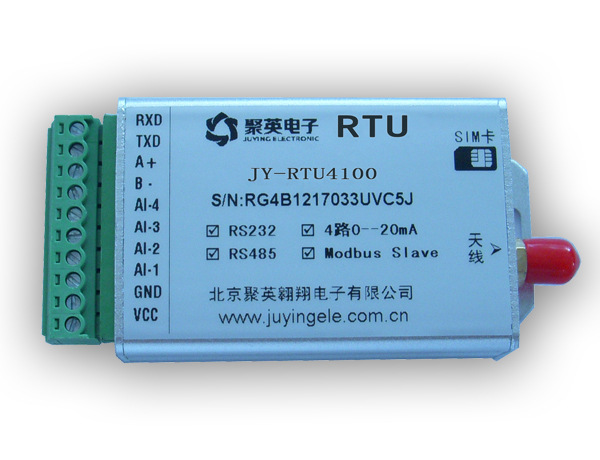

本系统硬件采用我公司的RTU4100







产品介绍

 1） 产品特点

 ●5-30V宽电压供电；

 ●包含四路可以配置量程的12bit模拟量接口（4096分度）。
 ●超低功耗，定时模式下3uA-4uA，报警模式25-35μA，适合电池供电场合；

 ●同时具有RS232和RS485通信接口

 ●支持多种配置方式：串口配置、远程服务器配置、远程短信配置

 ●支持多种协议：modbus ASII、RTU协议、OPC协议、关系数据库、自定协议

 ●支持多种接入方式：固定IP、APN专线、ADSL方式、域名方式（可配DNS）

 ●支持定时与服务器联机，打包上传采集数据。

 2）相关资料



GPRS RTU4100说明书
低功耗配置软件
RTU/DTU配置软件



 二、软件功能

 ●远程监测储槽内容量、液位、压力、瞬时流量、累计流量信号等

 ●支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询

 ●生成各种数据报表及数据曲线

 ●用户可以根据时间段来搜索历史记录
 ●可以导出将曲线数据导出为excel表格

三、软件截图

     实时显示

    主要显示存储介质、储槽容量、当前液位、可配容量、百分比、储槽压力、流量计压力、流量计温度、标况流量、累积流量、采集时间等信息通过图表显示出来，由于存在几种情况，故显示状态也不一样

       历史记录

 1、用户可以根据时间段来搜索历史记录；

  2、历史记录将以曲线形式绘制在窗口上面，历史记录可以以列表的形式显示在窗口下面，通过历史记录可以 查看设备运转状态和相关趋势；

  3、同时查询的历史记录可以导出为excel表格；



四、优势特点



●实时性强，可以达到实时监控的目的

●采用无线GPRS网络，减少了布线成本，可以更好的扩展网络，利于系统扩展

●采集采用传送一体化设计，无需客户自己集成，简便快速

●本设备采用低功耗设计，在某些电源不便时可以采用电池供电（待机多年）

●遇到紧急情况，现场控制器可发送报警短信通知相关人员

●支持远程短信查询系统状态，紧急报警，参数设置
