辊道输送机分类有
辊道,输送机,输送链,输送滚筒,输送配置,流水线配置,可伸缩辊道,无动力辊道,皮带输送机,链条输送机,滚道输送线,悬挂输送线,皮带输送线,滚筒输送线,系列输送线

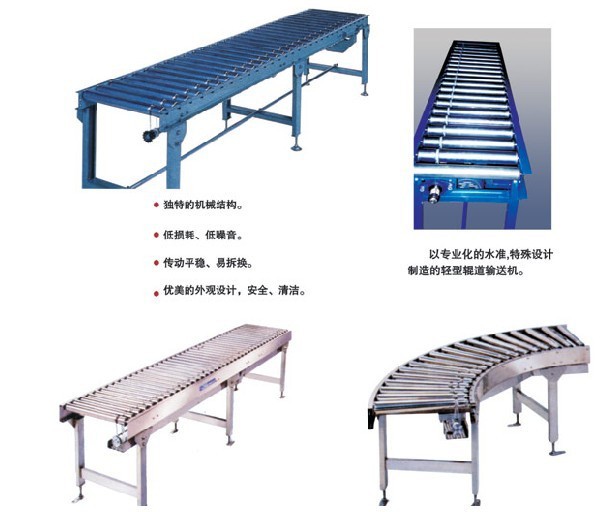

辊道输送机的特点
各种输送配置占地面积小,伸缩自如;
方向易变,可灵活改变输送方向,最大时可达到180度;
S型辊道输送机,每单元由8只辊筒组成,每一个单元都可独立使用,也可多个单元联接使用,安装方便;
S型辊道输送机伸缩自如,一个单元最长与最短状态之比可达到3倍;
S型辊道输送机可灵活改变输送方向,最大时可以大于180度。
主要用途和适用范围 辊道输送机用来输送板链输送机上下来的工件,完成运送,贴标签,打包等工艺操作
主要用途和适用范围
辊道输送机用来输送板链输送机上下来的工件,完成运送,贴标签,打包等工艺操作。
3、结构及工作原理

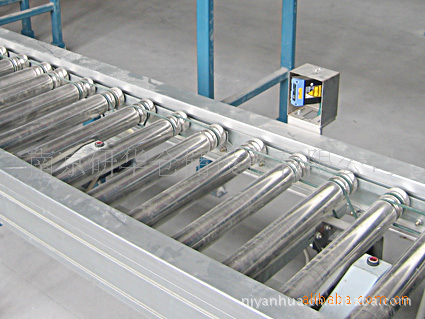

积放辊道由积放辊筒、铝旁板、片架、拉杆、承座、驱动装置和链条组成积放辊筒由链轮压缩弹簧,通过摩擦片传递扭矩,带动滚筒转动。当工作受到阻挡后,辊筒被阻转,在摩擦片处滑动,实现积放功能。

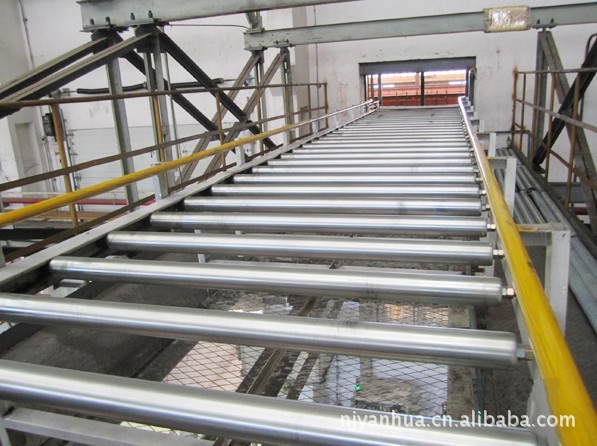

动力辊道由动力辊桶组件、铝旁板、片架、拉杆、承座、驱动装置和链条组成。无动力辊道由无动力辊桶组件、铝旁板、片架、拉杆、承座组成。动力辊道由驱动装置带动牵引链条,链条带动各动力辊桶上的链轮转动,从而由转动的输送工作。无动力辊道由人推拉工件或工件挤压工件,在可自由的辊筒上移动。
辊道输送机的适用范围

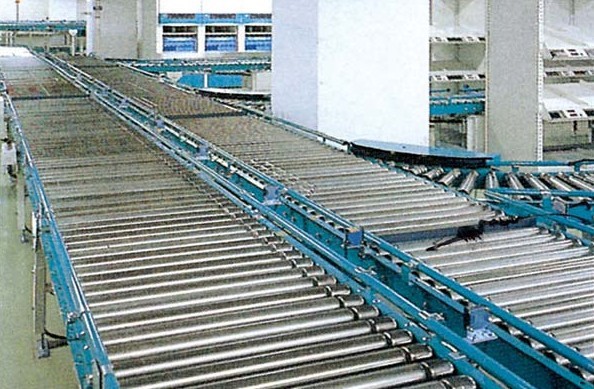

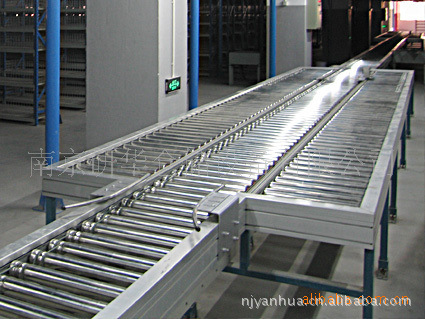

滚筒输送机适用于各类箱、包、托盘等件货的输送,散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。能够输送单件重量很大的物料,或承受较大的冲击载荷,滚筒线之间易于衔接过滤,可用多条滚筒线及其它输送机或专机组成复杂的物流输送系统,完成多方面的工艺需要。可采用积放滚筒实现物料的堆积输送。滚筒输送机结构简单,可靠性高,使用维护方便。
辊筒的选择
1、滚筒的长度选择:
不同宽度的货物应选适合宽度的滚筒,一般情况下采用“输送物+50mm”。
2、滚筒的壁厚及轴径选择:
按照输送物的重量平均分配到接触的滚筒上,计算出每支滚筒的所需承重,从而确定滚筒的壁厚及轴径。
3、滚筒材料及表面处理 :
根据输送环境的不同,确定滚筒所采用的材质和表面处理(碳钢镀锌、不锈钢、发黑还是包胶)。
4、选择滚筒的安装方式 :
根据整体输送机的具体要求,选择滚筒的安装方式: 弹簧压入式, 内牙轴式, 全扁榫式, 通轴销孔式等。

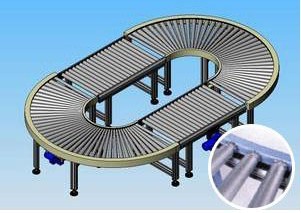

对于弯道机的锥形滚筒,其滚面宽度及锥度视货物尺寸和转弯半径而定。
