KT10系列凸轮控制器

        KT10系列凸轮控制器(简称控制器)，主要用于交流50Hz电压至380V的电动机起动、调速及换向之用，也适用于类似要求的其它电力驱动系统。

1、用途KT10系列交流凸轮控制器（简称控制器），主要用于交流50Hz电压至380V的电动机起动、调速及换向之用，也适用于类似要求的其它电力驱动系统。

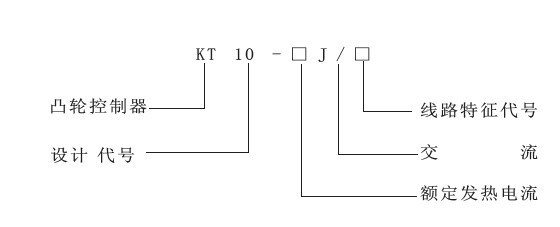

2、分类、型号及含义
2、1KT10系列控制器接额定发热电流分25A和60A两种。

3、结构概述
控制器的结构见图1和图2在外壳内装有凸轮轴(1)、支柱(2)和固定在支柱上的接触系统(3)。接触系统作成转动式单断点，在动接触头的杠杆(6)上带有滚子(5)；在定子回路接触系统上带有内衬陶土的铁质灭弧罩；在部分转子电路接触系统上带有铁质灭弧罩(4)，控制器的定位是由定位棘轮(8)，定位杠杆(7)，定位弹簧(9)实现的，控制器制成保护式，具有钢板外壳,上下基座由铸铁制成。当凸轮轴转动时，接触系统按规定的程序关合断开。
