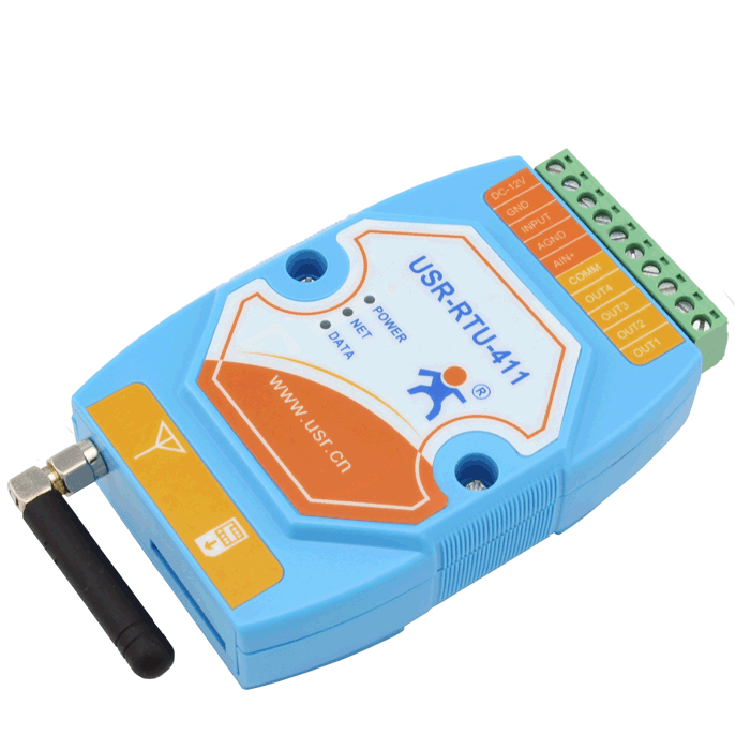

产品型号：USR-RTU-411

 USR-RTU系列属于IOT系列终端控制产品的GPRS分支，IOT系列控制终端设备是本公司研发的用于智能家居、物联网等领域的终端设备，搭配本公司的windows/IOS/Android等平台的控制软件和本公司的后台服务器，可以使用户实现“联网即可控，一切尽在掌握”的应用方式，是实现联网控制设备的快速部署，即买即用的理想选择。

     USR-RTU-411是一款用于野外设备监测和控制的设备，通过手机卡依托移动联通运营商的网络，使用GPRS进行数据传输，设备会主动连接到掌控宝的服务器上，可以通过Windows，安卓，IOS，MAC 四大平台的控制软件进行远程控制。

 产品说明书：http://www.usr.cn/Download/108.html

• 接线，插卡，供电即用，免设置
• 采用MD251工业级GPRS模块
• 使用单一模块内嵌协议栈方案，无外部CPU，稳定性更高
• 内嵌TCP/IP协议栈和GPRS技术
• 支持远程参数配置，可以通过短信修改IP和端口号等参数
• 支持联通、移动GPRS网络（或者GSM网络）、四频模块全球通用，不支持EDGE和3G网络（CDMA亦不支持）
• 支持公网和APN网络接入
• 支持ALWAYS ONLINE（永远在线）模式，支持掉线重连
• 通过一个账号登陆，用各种平台的软件随意观察与控制，任意地点远程操作。
• 多路继电器输出，可控制220V或者380V的设备
• 具有模拟量输入检测，输入范围0~10V
• 具有数字量输入检测，可以监测外部设备是否连接

硬件连接：

• 通过接线端子输入DC12V电源信号
• 通过接线端子接入输入输出设备
• 安装SIM卡，支持联通、移动GPRS网络
• 安装GPRS天线

上电后，POW，DATA指示灯常量，NET指示灯闪烁，表示设备进入正常工作状态。

天线连接

天线采用SMA阴头底座，将配套的天线的SMA阳头旋转到DTU天线接口上，并确保旋紧，以免影响信号质量。

    安装或取出SIM卡时，先用尖状物插入SIM卡座右侧小黄点，SIM卡套即可弹出。安装SIM卡时，先将SIM卡放入卡套，并确保SIM卡金属接触面朝外，再将SIM卡套插入。

USR-RTU为方便用户使用方便，客户无需任何配置，使用设备默认配置即可接入我们的公网服务器。

 配置说明

USR-RTU系列产品默认配置是连接厂商的公网服务器，如有用户需要接入自己的公网服务器，需要对参数做修改，USR-RTU系列产品可以通过短信或者串口（设备中有预留TTL电平的串口，可通过TTL转USB或者RS232连接本地PC进行设置）

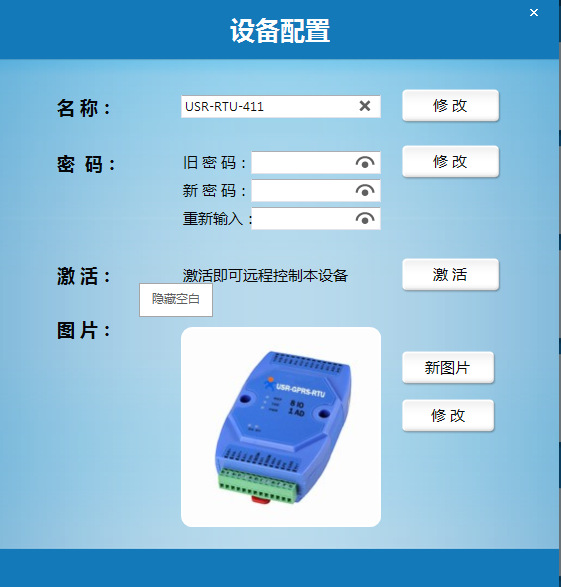

配置软件

控制软件

 装箱清单：

•     USR-RTU-411           一台(包含外壳)
•     直流12V电源适配器        一个
•     GPRS天线 （SMA接口）    一个
•     资料光盘                   一张
