产品概述
避雷器是电力系统各类电气设备(变压器,电抗器,电容器,发电机,PT,CT,断路器,接触器等)绝缘配合的基础,避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标(短时工频耐压、雷电冲击耐压和操作冲击耐压等）
金属氧化物避雷器,俗称“氧化锌避雷器”是二十世纪八十年代由美、日等国家开始在国际上普及推广的新一代避雷器，是常效避雷器中最先进的产品。我国自八十年代中期全面引进该项技术后，通过多年实践消化目前各专业避雷器厂的交流避雷器性能与美、日、西欧等国家的最先进产品差距不相上下，直正达到了国标全部要求的产品也可以满足国际IC标准的要求。
氧化锌避雷器型号说明：

HY：复合外套绝缘、氧化锌电阻片；5：标称放电电流（KA）；W：无间隙；S：配电型：51：避雷器额定电压（KV）；134：标称放电电流下最大残压（KV）；GY：高原型

樊高氧化锌避雷器的基本原理
复合外套氧化锌避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。配电型避雷器用于保护相应电压等级的电力主变、开关柜、箱式变、电力电缆出线头、柱上开关等配电设备免受大气过电压及操作过电压的危害避雷器主要产品有：氧化锌避雷器、复合金属氧化物避雷器、线路型避雷器、组合式避雷器，电站型避雷器、电机型避雷器、配电型避雷器，电容器型避雷器、电气化铁道型避雷器、中性点型避雷器、低压型避雷器、电动机型避雷器、变压器中性点型避雷器、机房避雷器、放电计数器、避雷器在线监测器、避雷器用脱离器等概述：氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或毫安级)；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。介绍：氧化锌避雷器测试仪介绍：采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。   配电型避雷器用于保护相应电压等级的电力变压器、开关柜、箱式变电站、电力电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏

樊高氧化锌避雷器的使用条件
1环境温度不高于+40℃，不低于-40℃;

2海拔高度不超过2000m(超过2000m应在订货时注明，选用高原型)；
3交流系统频率50Hz或60Hz;4
4长期施加在避雷器端子间工频电压不超过避雷器持续运行电压;5
5最大风速不超过35m/s;6
6地震烈度7度及以下地区。

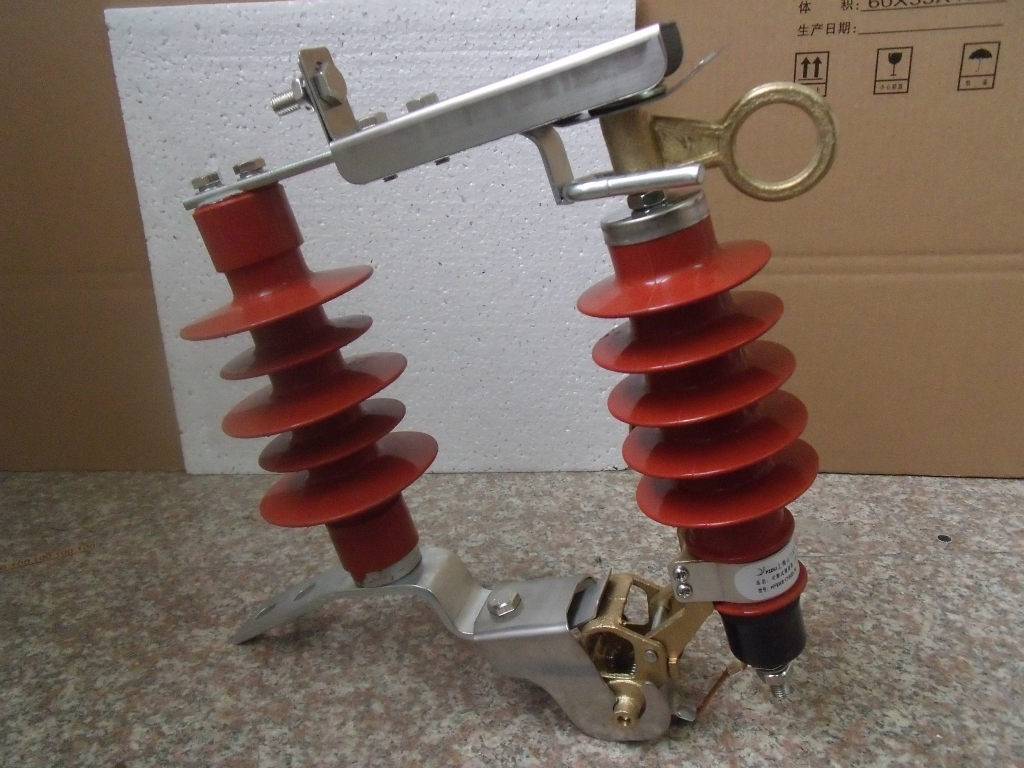

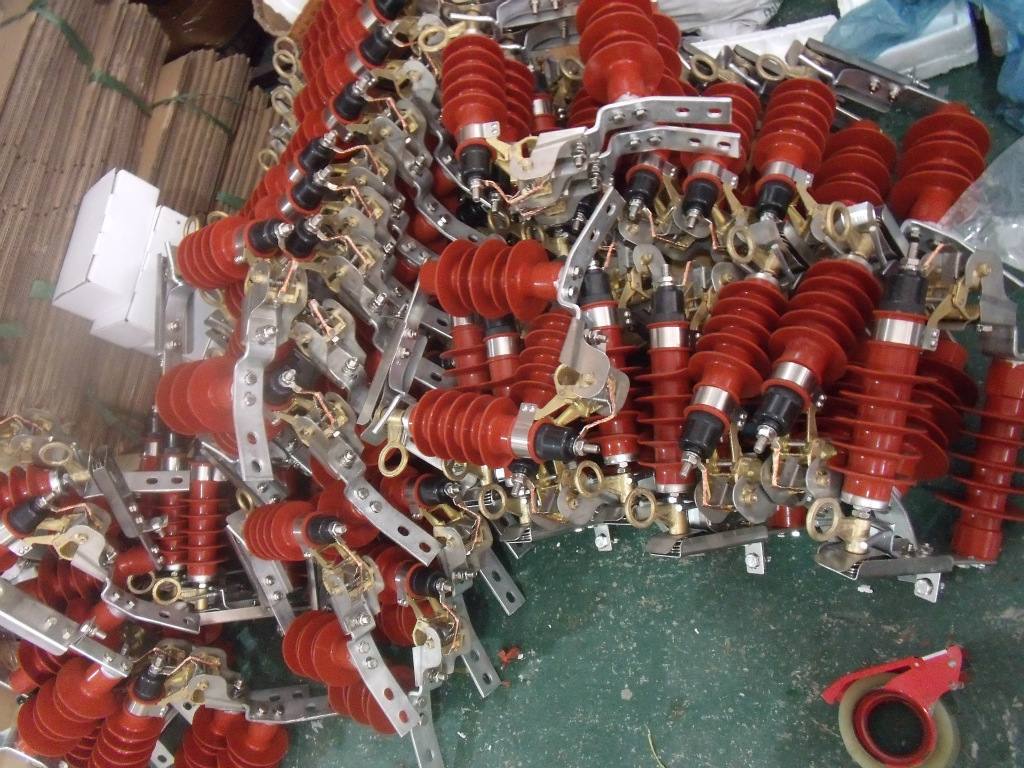

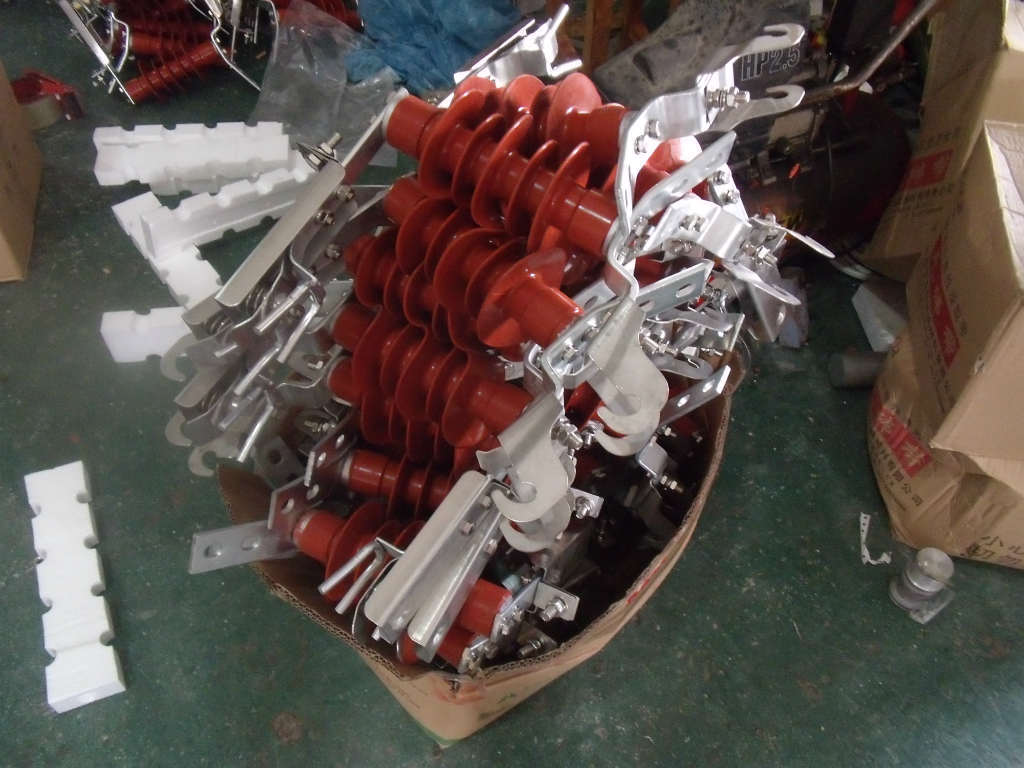

一、产品图片

姚立新 QQ：2060226064  779986233  1559756766  手机：15356512060  电话：0577-62605160  传真：0577-62605253

姚立新 QQ：2060226064  779986233  1559756766  手机：15356512060  电话：0577-62605160  传真：0577-62605253

 乐清樊高电气有限公司  专业生产：穿墙套管、电站金具、避雷器、在线监测仪、放电计数器、过电压保护器、隔离开关、跌落式熔断器等成套电气产品

　　避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。

       JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。

       JSY-10/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器

　　避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。

      JCQ-2M 、JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以

下等级氧化锌避雷器。JCQ-C5 型监测器,是我公司在总结吸收国内外先进技术的基础上研制生产的一种新型监测器，带故障报警闪烁装置；JCQ-C6监测器内置双电流表，除能监测避雷器中流过的泄漏电流外，还能监测流过避雷器外表的泄漏电流供运行中参考。

        放电计数器性能满足国家标准JB/T2440-1991《避雷器用放电计数器》。监测器产品性能满足国家标准JB/T10492-2004。

       使用的环境条件与相连的避雷器相同。结构和特点

采用新颖独特的整体结构设计，结构紧凑、密封性能优越，工作稳定可靠；

采用铝镁合金压铸外壳，美观坚固、抗腐蚀耐震性好，便于运输安装，使用寿命长；

采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零；

电流测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点；

特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态（见性能参数表）；

设有故障报警，避雷器泄漏电流超过设定值后，能自动发出报警信号，信号方式为红绿交替闪烁式，符合人的视觉生理特点，提高了预警能力

姚立新 QQ：2060226064  779986233  1559756766  手机：15356512060  电话：0577-62605160  传真：0577-62605253

乐清樊高电气有限公司  专业生产：穿墙套管、电站金具、避雷器、在线监测仪、放电计数器、过电压保护器、隔离开关、跌落式熔断器等成套电气产品

TBP型复合式过电压保护器，是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。用一台保护器可以代替几台避雷器，功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用） 。TBP三相组合式过电压保护器，对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。广泛用于电力、冶金、化工、煤炭、轻工、建筑、电气化铁道等行业。 二、产品特点：TBP的设计新颖独特、技术性能合理可靠、参数选取科学。本产品结构采用四星形接法，采用氧化锌非线性电阻和放电间隙相串联的结构，极大地提高了产品的保护性能和抗干扰、抗电蚀、耐老化等特性，从而消除分布电容和杂散电容对放电数值的影响，真正实现了相间过电压和相地过电压放电过程均由一个间隙完成。在系统发生间歇弧光接地过电压及铁磁谐振过电压时，其能量小于400A2MS方波冲击能量时，过电压保护器可以起到保护作用。本产品选用阻燃、耐老化的硅橡胶做外壳材料，从内部引出四根硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形，氧化锌阀片直接与外壳材料热压铸在一起，阀片周围不存在空腔，从根本上解决了氧化锌避雷器的密封受潮和防爆问题。故其电气绝缘性能好、介电强度高、抗电蚀、耐老化，而且体积小、安装方便，无需考虑相间距离和爬电距离，可根据现场情况灵活安装。TBP系列保护器符合GB18802.1-2002/IEC61643-1:1998和GB50057-2000《建筑物防设计规范》。本产品可增设自动控制设备，如放电记录器，清晰掌控工作动作状况。可以配置自动脱离装置，当设备过压或处于故障时，脱离开电网，确保正常运行。

保护对象：A — 电机型   B － 电站型（并通用于常规配电领域） C — 电容型

特征电压：包括3.8KV、7.6KV、12.7KV、42KV

结构型式： F — 复合绝缘外套

 Ⅰ—正方型底座  Ⅱ — 长方型底座（或不特别标明）    T — T型底座

相间距离：包括85、131、150、200、310、630等

使用环境：N — 仅用于柜内             IN — 户内使用（或不特别标明）

          W1—户外用，带电缆         W2 — 户外用，不带电缆

          GY—仅用于高海拔地区

附加功能：J — 带计数器               IM — 带智能监测仪

四、使用条件

1、户内型，海拔高度不超过3000m，超出3000m可根据实际情况特制；

2、环境温度：不低于－20℃，不高于＋40℃，相对湿度不大于95%（25℃）；

3、电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；

4、安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃；

五、使用须知

1、.本产品连接在真空电器产品（真空断路、真空接触器等）与感性负载（电动机、发电机、电抗器、变压器等）之间,订货时请提供电缆长度及线鼻子的孔径。

2、本产品订货时，请提供电压等级和安装保护的对象，选用合适的产品
