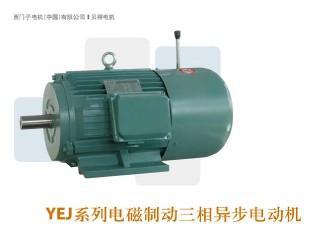

YEJ系列电磁制动三相异步电动机，是在Y系列电动机的后端盖与风扇之间附加一个直流盘式电磁制动器组成的，具有制动可靠、制动力矩可调、转子无轴向窜动，使用方便等特点，适用于各类要求快速制动、准确定位、往复运转的机械设备。

YDEJ系列电磁制动变极多速三相异步电动机是由YD系列变极多速电动机和直流盘式电磁制动器组成，适用于要求快速制动、准确定位、往复运转，并需要逐级调速的各种传动机械。

一、概述

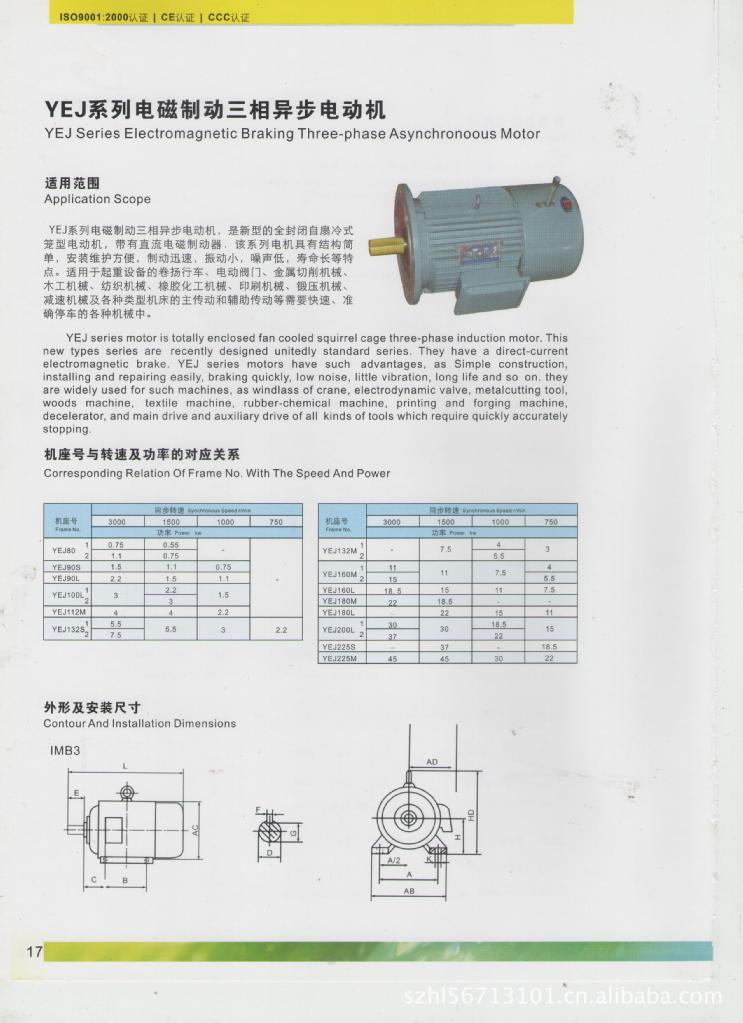

YEJ系列电磁制动三相异步电动机适用于要求快速停止、准确定位、往复运转、防止滑行和各种机械中作主轴传动和辅助传动用，如升降机械、运输机械、包装机械、食品机械、印刷机械、建筑机械、木工机械、减速机械、冶金机械、锻压机械等。

型号说明





二、结构简介

该系列电动机是在Y系列（ip44）电动机的后端盖与风扇之间附加—直流电磁制动器所组成的派生系统产品，制动方式为断电制动，该系列电动机的功率等级与安装尺寸的对应关系、安装尺寸、安装型式、绝缘等级、使用条件、工作方式、冷却方法、额定电压与额定频率等与Y系统（ip44）相应规格相同，电动机的防护等级为ip44,而制动器的机械部分为ip23。



三、YEJ系列电动机的制动时间特性

YEJ系列电动机的制动时间特性与整流装置的接线有关。整流装置与电源的两种连接方式，如图二所示。两种摩擦制动时间tbr相同，但释放时间不同。

四、YEJ系列电动机制动器气隙的调整

制动器的摩擦材料，经长时期使用后，将受到磨损，使电磁铁心与衔铁间的气隙增大并且弹簧工作长度增加，所以降低了弹簧压力，减小了制动力矩；同时气隙的加大，使衔铁吸合电压上升，严重时将使衔铁不能吸合，因此使用时，需经常核查气隙并时行调整，正常的气隙应在0.3~1.0mm之间
