深圳市利欣丰电子有限公司
遥控开关套装系列产品使用说明书
一．
产品概述：
感谢您选用本司无线遥控开关！
随着人们生活水平的不断提高，科技技术的不断进步，墙壁式遥控开关正逐渐取代传统机械式开关。本公司研发生产的单线制数码无线遥控开关，突破了传统机械开关的开关方式，让人们体验了高科技给生活，工作带来的方便和无限乐趣。
二． 产品特点：
1． 采用无线数字识别技术，每个遥控开关各自独立编码，遥控之间不会相互干扰。抗干扰能力强，接收信号稳定。
2． 手动/遥控两种控制模式，无线射频遥控，无方向性，可穿越墙壁自由控制，轻松自如享受开关灯具方便快捷。
3． 依据国际电工惯例，采用单线制设计，安装方法和传统机械开关完全相同，不用重新布线，直接替代86型机械墙壁开关。
4． 适用各种类型的合格灯具（如白炽灯，LED灯，节能灯等），无需另接外围器件。特别适合家用，酒店，仓库，店铺等。更适合家用老人和小孩开关灯不便等领域。
5． 遥控开关与遥控器之间采用智能分键录码技术，且每个遥控开关可实现单开/单关，全开，全关功能的设置。
6． 保护电路设计，抗浪涌，电流冲击保护。
三． 主要技术指标：
1．工作电压：AC220V±10% 50/60Hz
2．额定功率（阻性负载）：
一位开关：200W 两位开关：每路150W 三位开关：每路150W
注：如使用于日光灯或节能灯具
，额定功率减半。
调光开关40-200W*1（只适用于阻性负载，如：白炽灯）
3．待机功耗：﹤0.02W
4.工作频率:315MHz/433MHz
5.遥控距离:室内遥控距离≥8米
四.安装方法:

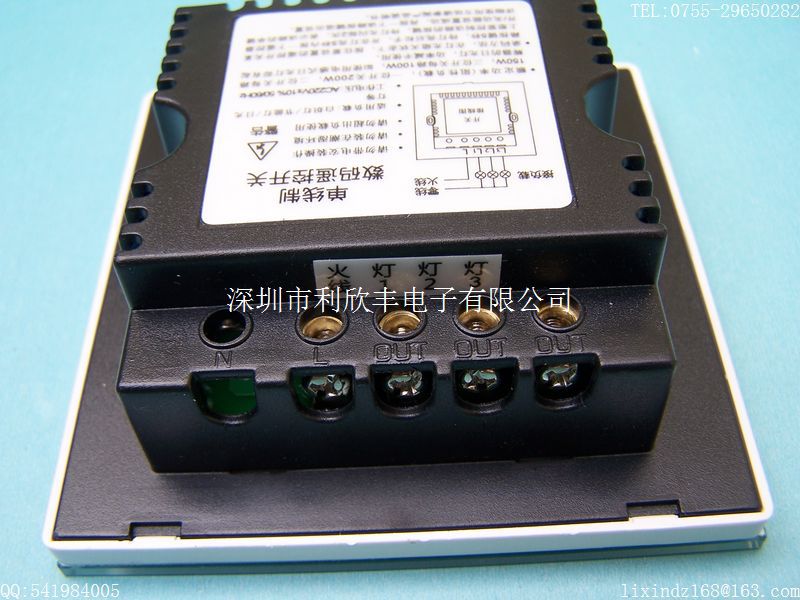

遥控开关的安装及接线方式同普通机械墙壁开关一样,安装前必须先切断电源,按遥控开关上的标签纸所示接线.并把电线整理好,防止碰线短路造成遥控开关损坏,严禁灯头或者负载短路,严禁同时在接线柱上直接接入火线和零线,以免造成电源短路.
注:两个或多个开关安装时距离最好大于1米,以免影响遥控距离
五． 遥控码录入遥控开关的方法：
遥控开关出厂时，遥控器已经与遥控开关配套好，如果安装后出现不配套的情况，请按照如下方法录入遥控器：
1． 单开/单关：在灯光熄灭状态下，长按要设置的遥控开关面板某路按键5秒，待灯“亮”后松手，并在灯亮5秒内按一下遥控器上想要控制该路的按键，待灯光闪动2次，表示该路的单键“开/关”功能设置成功，再按一下该路按键退出设置。遥控开关其它各路录入的方法相同。
2． 总关：在灯光熄灭状态下，长按要设置的遥控开关面板某路按键10秒，即灯“亮——灭”后松手，在松手后灯亮的5秒内按一下遥控器上的：“总关”功能键，待灯光闪动2次，表示该路设置成功，再按一下该路按键退出设置。 注：（要实现系统“总关功能，每个遥控开关面板上的各路都要录入“总关”功能键）
3． 总开：在灯光熄灭状态下，长按要设置的遥控开关面板某路按键15秒，即灯“亮——灭——亮”后松手，在松手后灯亮的5秒内按一下遥控器上的总开键，待灯光闪动2次，表示该路设置成功，再按一下该路按键退出设置。 注：要实现系统“总开”功能，每个遥控开关面板上的各路都要录入：“总开”功能键。
4． 清码：清除已学习的遥控器，在灯灭的状态下，长按要清除的遥控开关面板某路按键20秒，即灯“亮——灭——亮——灭”后松手，表示遥控开关面板该路已录入的所有遥控器全部被清除。需重新进行录码才能进行遥控操作。
5． 特别提示：
（1） 用户如需增加遥控器，按上述录入方法对应设置各路即可。
（2） 每个遥控开关各路最多可以录入10组（次）遥控码，当进行第11次录入时，则第一次录入的遥控器被清除，依次类推。
（3） 当重复录入相同的遥控码时，录入无效并立即退出学习模式。
（4） 多个遥控器参与录码时，可利用连续录入功能，快速完成设置工作，在录完遥控器一个键且灯还在亮着的5秒内，继续按遥控器上的其他键或者其他遥控器。当录完最后一个码后，再按一下遥控器上已录入键或者按一下遥控开关面板上的对应的按键则退出设置。
六． 遥控开关的操作：
遥控开关分手动和遥控两种操作方法：
手动操作即按下遥控开关面板上的某路轻触按键即可，调光开关短按为开/关功能，在灯亮状态时长按遥控开关面板按键可进入灯具亮度调节模式。遥控开关操作方法如下：
1． 单开/单关：按一下遥控器上相应按键，对应的灯亮，再按一下该键，灯则熄灭。
2． 总关：按下遥控器上的总关键关闭所有已设置的灯具。（各路遥控开关面板必须录入了“总关”功能在此遥控器按键）
3． 总开：按下遥控器上的总开键打开所有已设置的灯具。（各路遥控开关面板必须录入了：“总开”功能在此遥控器按键）
4． 调光：短按遥控器按键为开/关功能；在灯亮状态下，长按此键，可进入调光模式，当亮度达到要求时松手，则当前亮度被记忆，当再次开灯时，灯光是关灯前的亮度。 注：为使遥控发射信号稳定，请不要连续快速按遥控器按键，在进行“总关”“总开”操作时，请按下总关/总开按键1~2秒，以保证每路遥控开关都能收到无线信号。
七． 注意事项：
1． 遥控开关工作时，外壳有热感属正常现象，建议不要超载使用，否则会缩短开关的使用寿命。
2． 遥控器使用过程中如发现遥控距离变近，指示灯变暗，请及时更换遥控器电池。
3． 首次上电（包括停电又来电）遥控开关处于复位关断状态。
4． 开关正常工作负载功率不低于3W
八． 常见问题与排除方法：
1． 通电后按遥控开关面板按键无反应。
（1） 检查是否接通电源，电压是否过低。
（2） 检查灯具是否损坏，是否接触不良。
（3） 检查接线是否正确，是否松动。
2． 遥控开关面板可以开/关，但遥控器不能控制。
（1） 检查遥控器是否与遥控开关学习对码，用户安装好后，可重新进行学习对码。每路都要单独对码。
（2） 检查遥控器是否损坏，按键时指示灯是否亮，不亮则遥控器有可能损坏，指示灯变暗，应更换同规格的新电池。
3． 由于过载，短路引起灯不亮。
先切断电源，排除短路与过载至正常。
4． 遥控开关和遥控器都没有操作，但发现灯被点亮。
（1） 可能在录码时，其它遥控器也录入了，解决方法是先清除会自动亮灯的那一路，然后再重新录码。
（2） 也可能是学习了几个遥控器，把遥控器按错了，这时要清除不想控制的那一路，重新录码。
5．接日光灯或节能灯时，有不能启动或者间断闪烁现象。
（1）如果遥控开关控制的是电感式日光灯负载，若不能正常启动，请换用合格的启辉器，合格的启辉器内置消火花电容，使用寿命较长，如：佛山照明。也可取下原装灯具上的启辉器，在路泡二脚之间接入300K/0.25W的电阻,即可解决上述问题.
2.对个别没有通过3C认证的节能灯具,节能吸顶灯,电子日光灯等,生产厂家为了降低成本,在电路上未装抗干扰旁路电容及放电电阻,关灯后灯管会出现间断闪烁现象。这是回路微电流给电流给电容充电后引起的瞬间辉光放电。解决办法是在灯具或者或者灯头的二个接线端子上并联入0.1~0.47UF/275~400伏的安规或者绦纶电容即可,同时还提高了供电线路的功率因数。
九．保修条列
尊敬的客户，感谢您使用本公司产品，我们向您承诺以下服务：
1． 产品免费保修一年（仅限产品质量问题，人为损坏不保）。保修期结束后，提供终身有偿维修服务。
2． 如需更换遥控面板外观，本司将收取外壳成本费用。
3． 产品出现故障，可凭保修卡和购买凭证到当地指定的授权经销代理商处维修。也可直接寄回本司维修。
特别提示：
1． 为保障您的消费权益，请您在购买本产品时填写完整保修卡并妥善保存。
2． 在未经本公司或者当地授权服务机构允许的情况下，擅自拆卸产品各组合件或私自维修处理，我公司不承担产品保修责任。
3． 第三方（包含经销商，代理商，服务商）对用户所做出的超出保修卡承诺范围的口头或者书面承诺，均由第三方（承诺方）负责兑现。
4． 维修后一个月内若出现同样的故障问题，我司将提供免费维修。
