产品规格
产品型号:HBM01-JXM-1
外形尺寸:75mm*25mm*2mm
图案描述:Ф1.5mm、Ф0.6mm、Ф0.15mm、Ф0.07mm小圆排成一行;中间是边宽为0.03mm外径为4.03mm的圆环,圆环中心为1mm+1mm双线十字线,分格值0.01mm,线宽0.005mm
圆点校正标定板规格:
外形尺寸(mm) | 圆点直径(mm) | 外形尺寸(mm) | 圆点直径(mm) |
63ⅹ63 | 3.5 | 63ⅹ63 | 2 |
63ⅹ63 | 3 | 63ⅹ63 | 4 |
63ⅹ63 | 5 | 63ⅹ63 | 6 |
63ⅹ63 | 7 | | |
100ⅹ100 | 2(3个Φ 4) | 100ⅹ100 | 3 |
100ⅹ100 | 4 | 100ⅹ100 | 5 |
100ⅹ100 | 6 | 100ⅹ100 | 7 |
138ⅹ138 | 6 | 275ⅹ275 | 3(4个Φ7) |
300ⅹ300 | 3 | | |
陶瓷板 |
50ⅹ50 | | 63ⅹ63 | |
100ⅹ100 | | | |
应用领域:
专业用于测量仪器在测量的时候进行标准化校准,即仪器测量工件前对仪器进行校对,以此校准片作为标准样品,根据距离对应关系得到标准的数值,对于PCB板,五金电镀,2次元,3次元,显微镜,贴片机等测量,定位仪器起到很重要的作用。

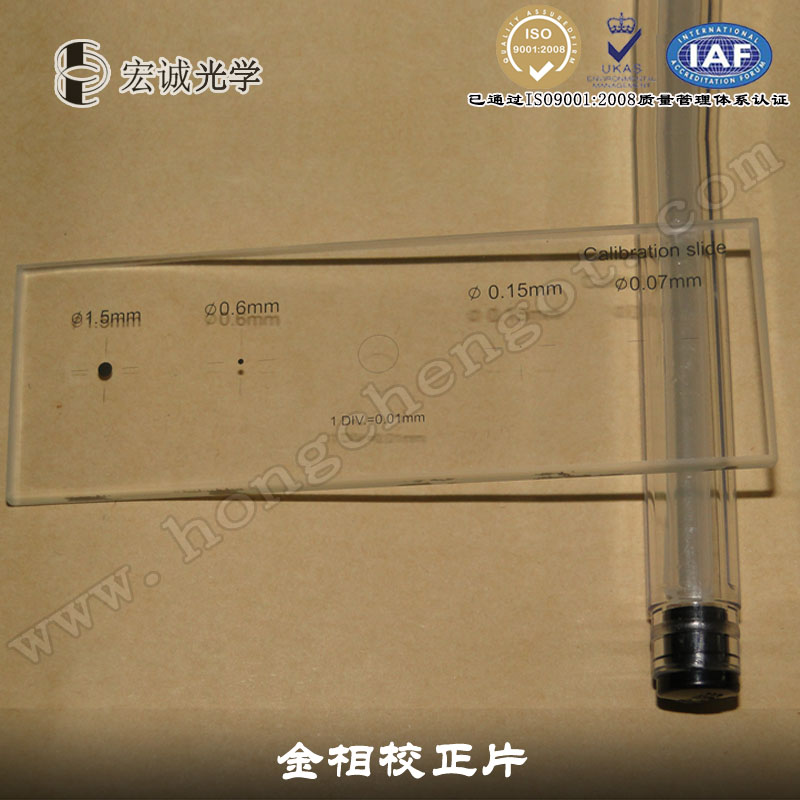

产品图片:




'
