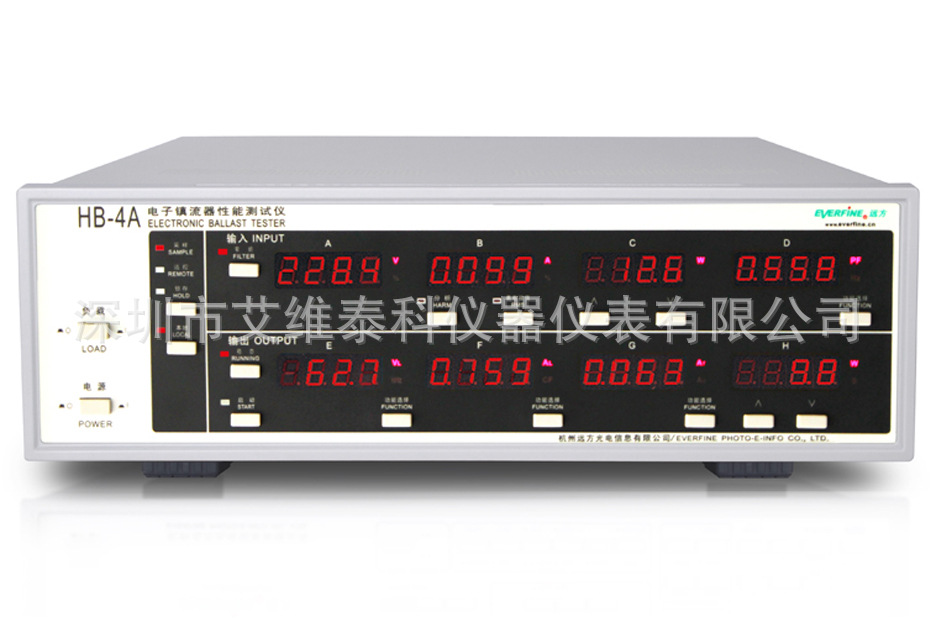

HB-4A
电子镇流器性能分析系统（荧光灯专用）壹套

包括：1）远方电子镇流器性能分析系统V1.0壹份（软件，提供HB-4A功能）

2）HB-4A_荧光灯型电子镇流器性能分析系统(硬件)壹台

直接数码管显示荧光灯电子镇流器的输入、输出及启动电特性。也可连电脑显示所测数据及波形。

输入特性：可测量电压真有效值（5V～300V）、电压峰值、电压波峰比、电流真有效值（0.010A～5.000A）、电流峰值、电流波峰比、有功功率（0.5W～1500W）、视在功率、功率因数、供电频率，电压电流实际波形，并带电流波形相位分析功能。输入精度：±（0.1%读数+0.1%量程+1字）

谐波分析：可测量电压电流总谐波THD、0~39次各次谐波相对值、有效值、谐波频谱图、每瓦谐波电流。

输出启动特性分析：测量电子镇流器启动后0～5秒内灯电压（800V）、灯电流（0.7A）、导入阴极电流（1.5A）和灯丝电流（1.5A）真有效值的变化曲线及此间的最大值。电压、电流精度：±2%量程

输出稳态特性：可测量灯电压真有效值（10.0～300.0V）、灯电流真有效值（0.010～0.700A）、灯丝电流真有效值（0.010～0.700A）、导入阴极电流（0.010～0.700A）的真有效值和以上各参数的峰值、波峰系数、灯管功率（1～100W）、频率（20k～70kHz）。单个高频波的灯电压、灯电流、灯丝电流和导入阴极电流的峰值、真有效值、波峰系数。输出电压、电流精度：±2%，输出功率精度：±3%。

预热能量测试：测量电子镇流器启动后0～5秒内灯丝电压真有效值（2.0～30.0V）、灯丝电流真有效值（0.010～1.500A）、灯丝功率（0.1～45W）及以上参数此间的变化曲线、峰值最大值,灯丝预热启动时间和预热能量。
