产品介绍

RS-03为敞开型温控开关，因感温片直接与外界空气环境接触，具有感温更灵敏、反应速度更快的一种过热保护开关。其工作温度固定，无须调整；动作可靠干脆、电弧小、使用寿命长等特点。
采用高灵敏双金属元件、弹片、动触头、静触头、陶瓷基座、等组成。工作时双金属元件处于自由状态，动触头与静触头处于闭合状态。当使用电器因故障发热，温度上升到该产品额定动作温度值时，双金属元件受热产生内应力而迅速动作推开动触头，使触点断开切断电源，电器停止工作，从而起到过热保护作用。当被保护电器温度下降到该产品的额定复位温度值时，双金属元件恢复到初始状态触点闭合，电器恢复工作。

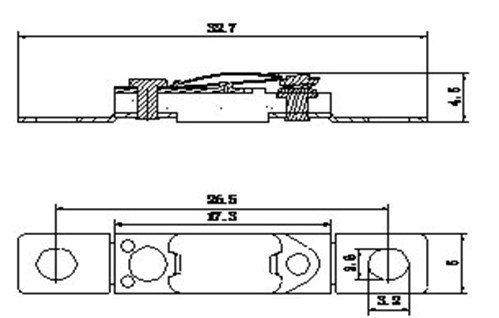

外形尺寸

应用领域

该热保护器为敞开式，其感温片采用外露式，具有感温直接迅速、灵敏度更高的特性，适宜安装在受温度变化的空气环境中。适用于电吹风、电烤箱、暖风机、干衣机、热风枪、过胶机、餐具干燥器等电热电器产品。

使用说明

● 该产品以高温精密电子陶瓷为主体支架，其余均为金属构件，具有耐高温冲击特性.

● 该保护器为敞开式保护器，在运输及安装过程中请勿按压感温片或人为张开触点距离过大，以免造成感温片损坏或弹片张开过大而失去接触弹力。

● 安装时应注意热保护器端子与外接线耳连接良好，避免造成虚接产生发热而影响热保护器的正常工作。

● 热保护器的实际工作电压和工作电流应不大于其标称额定电压和额定电流，小于其标称额定电压和额定电流均可正常使用。

性能参数

● 触点容量：250V  10A。

● 常态接触电阻：﹤50mΩ。

● 介电性能：热保护器在分断后的两端子间应能承受交流50Hz， 660VAC 试验电压历时1min 而无击穿闪络现象（泄漏电流整定值1mA）。

● 耐久性：10000次。

● 动作温度范围：55℃～160℃范围内各温度点均可定做。

● 动作温度偏差：±5℃, ±3℃。

动作与复位温度对照表

注:复位温度仅供参考,特殊温度可根据客户要求定做.
