颚式破碎机用途:
该机(颚破)适用于对各种石料的初碎和中碎,我厂生产的颚式破碎机比现有技术可增加30-50%;鄂板的使用寿命长,是现有技术的3-5倍。广泛用于矿山、冶炼、建筑、公路、铁路、水利和化工等各种行业。
结构概况
颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。
1、固定体:颚式破碎机固定体的主要部件是机架,机架的制造工艺有两种:中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同的使用效果。为了防止机架侧壁的严重
磨损,在破碎腔左右侧上装有护板,可随意更换。
2、转动体:由动颚、偏心轴、轴承、皮带轮等几部分组成,是颚式破碎机传动和承受力的主要部分。
a、动颚由动颚支架和活动颚板等部件组成,颚破的动颚支架采用35#铸钢,并经过调质处理。
b、颚破机的偏心轴由45#钢车制,并经过调质处理。
c、轴承采用双列向心球面滚子轴承,具有微调、承受力大、耐用的特点。
d、颚板分活动和固定两种,为提高破碎效果,表面采用优化齿型,材质采用ZGMn13具有硬度高、耐磨,使用效果良好的特点。
3、调整装置:该装置是用来调整排料口的大小尺寸,控制颚式破碎机出料粒度。我厂颚式破碎机调整机构有两种形式:提长楔块式和顶杆垫片式,调整方便灵活,能实现无级调整。
性能特点
1.破碎腔深而且无死区,提高了进料能力与产量;
2.其破碎比大,产品粒度均匀;
3.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;
4.润滑系统安全可靠,部件更换方便,保养工作量小;
5.结构简单,工作可靠,运营费用低。
6.设备节能:单机节能15%~30%,系统节能一倍以上;
7.排料口调整范围大,可满足不同用户的要求;
8.噪音低,粉尘少。
鄂式破碎机工作原理:
鄂式破碎机工作原理:
鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外.随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。
技术参数
型 号
| 进料口 | 进料尺寸 | 调整范围 | 产量 | 转速 | 功率 | 设备重量 |
| PE150*250 | 150*250 | 125 | 10-40 | 0.6-3 | 300 | 5.5 | 0.81 |
| PE250*400 | 250*400 | 125 | 20-60 | 3-13 | 300 | 15 | 2.8 |
| PE400*600 | 400*600 | 340 | 40-100 | 10-50 | 275 | 30 | 6.5 |
| PE500*750 | 500*750 | 450 | 40-125 | 20-120 | 275 | 55 | 11 |
| PE600*900 | 600*900 | 500 | 65-160 | 30-130 | 250 | 55-75 | 165 |
| PE750*1060 | 750*1060 | 600 | 200-290 | 70-200 | 250 | 110 | 31 |
| PE900*1200 | 900*1200 | 750 | 95-165 | 80-250 | 200 | 110 | 50 |
| PE150*750 | 150*150 | 120 | 18-48 | 5-16 | 320 | 15 | 3.5 |
| PE250*750 | 250*750 | 210 | 25-60 | 8-22 | 330 | 22 | 4.9 |
| PE250*1000 | 250*1000 | 210 | 25-60 | 10-40 | 330 | 30-37 | 6.5 |
| PE250*1200 | 250*1200 | 210 | 25-60 | 13-50 | 330 | 37 | 7.7 |

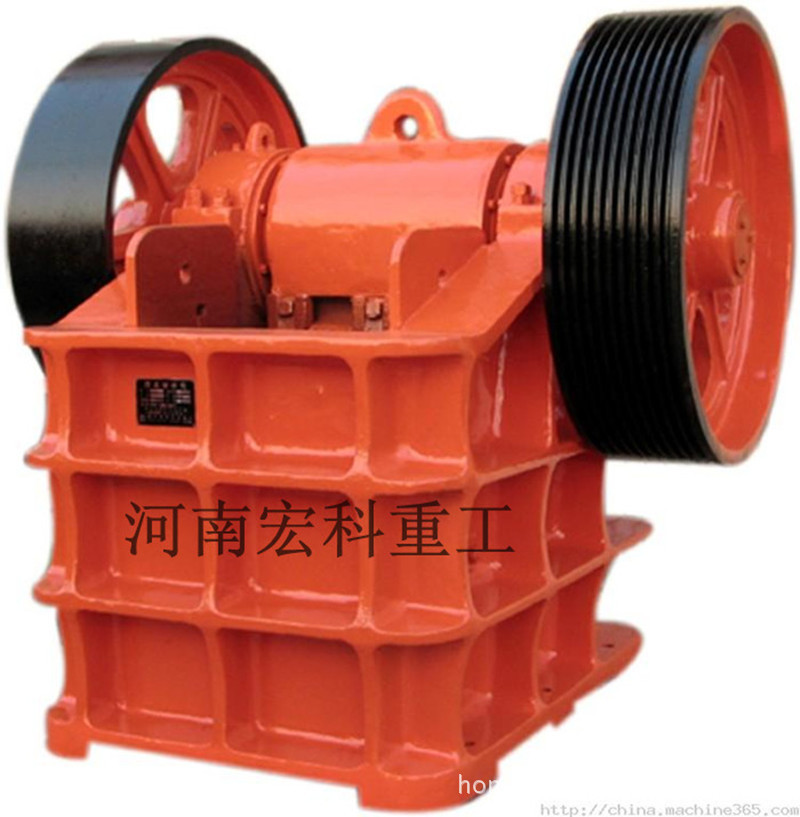

设备图片:

服务承诺:
售前:帮助客户进行设备型号的选择,根据客户的特殊要求,设计制造产品并给出最佳的设计流程和方案。免费为客户培训技术人员。
售中:陪客户一起完成产品的验收,协助客户拟订施工方案
售后:免费指派专门的售后服务人员,到达现场协助客户进行设备的安装调试,现场培训操作人员。
质量保证:为客户提供24小时服务咨询,并且一年内质量保证(易损件除外)。
河南宏科重工机械设备有限公司以优质的服务和产品质量与广大新老客户同谋发展。
欢迎广大新老客户洽谈合作!
