ZSX-6流速流向仪说明书
本仪器是用于测量河道、河口、湖泊等水下测点的流速流向。
一、主要技术指标
（一）水下流速流向采集器部分
流速流向仪器的技术部分的参数
流速部分
测速范围 | 0.05m/s～15m/s |
起转速度V0 | 0.03m/s |
临界速度VK | 0.13m/s |
全线相对均方差m | |m|≤1.5% （用于V≥VK时） |
接点工作次数 | 1×107 |
相对误差δ | |δ|≤5%（用于V＜VK时） |
工作水体环境： | 水温0℃～＋40℃ |
悬移质含沙量≤50kg/m3 |
水深0.2m～50m |
流向部分
测量范围 | 0o～360o |
分辨率 | 0.1o |
精度 | 0.6o |
倾斜范围 | ±80o |
倾斜精度 | ＜1o |
倾斜分辨率 | 0.1o |
响应频率 | 7HZ |
工作温度 | 水温0℃～＋40℃ |
（二） 数据处理器部分
1. 测量数据显示范围: 流速：0 m∕s ～19.999 m∕s
流向：0 °～ 360.0°方位角
2. 测量历时设置： 001.000 S ～ 900.000
S
3.显示方式： 192×64点阵式液晶显示器显示数据及参数。液晶显示屏背光在约3分钟不操作键盘时将自动关闭，可按数字键使其打开。液晶显示屏加上背光其显示内容才更清晰。
4. 参数设置： 可通过键盘设置流速仪的K 、C 、T 、A 等值，及修改日期、时间等。
5 数据存储功能：仪器能保存2000个单点测量记录。在掉电状态下测量记录、日期、时间及仪器的K 、C 、T 、A 等参数能长期保存。
6. 设有RS—232C通讯接口（DB—9针插座），可由微机取出测量记录，通讯速率为 9600 bps 。
7. 工作温度： 0 ℃～40℃
8. 电源： DC:6V(4节干电池)
二 技术特点
1、体积小巧、携带方便
仪器结构牢固，外形美观大方；体积小巧，携带方便。
2、动态特性好
仪器设计原理新颖，采用新的造形技术，波浪影响小，动态特性好。
3、双密封系统
水下探测器各密封部位均采用双密封系统，具有良好的水密性能。
4、积木化的设计
本仪器不配任何外设即可满意地按数字直读方式工作。完成测量后有音响提示，并重复交替显示流速/流向8次。
5、低功耗的测量系统
该仪器采用低功耗单片机对测量数据进行处理。整机以低功耗运行，一号电池可连续工作300h。
6电源：备有外接＋12V直流电池接线端子。

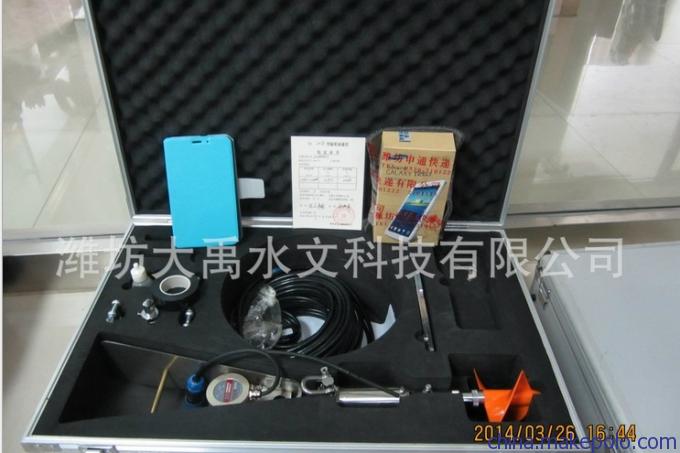

7工作电流：小于50mA。全套仪器：包括流速仪、显示仪和电缆、配套软件。
