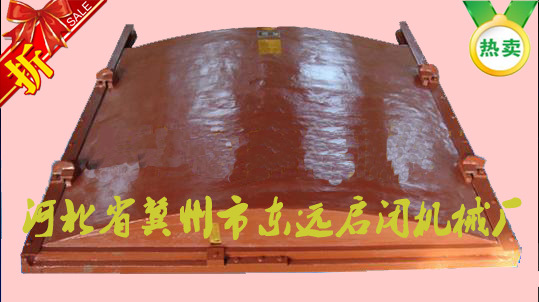

关键词：PGZ拱形铸铁闸门；PGZ拱形铸铁闸门价格；铸铁闸门

  一、铸铁闸门用途：

闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

二、结构特点和工作原理：

1.铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均选用优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接
（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

3.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。

4.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到
调节水位的目的。

三、主要参数：

1.型号与规格：

圆形闸门：明杆式ZMY DN300～DN1500mm

2.铸铁镶铜闸门主要性能指标：

a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。

b）密封面每米长度渗水量：正向≤0.7L/min
·m反向≤1.25L/min·m

c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。

d）工作环境：温度-20℃～120℃湿度：95%工作介质：水与污水PH值：5～10

e）安装位置：正常状态下正向迎水、处于铅垂状态。

f）最大工作水头：单向受压：正向：10m反向：5m双向受压：均为10m

g）启闭速度：不小于0.2m/min，不大于1.5m/min。

h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

冀州市东远启闭机械厂
地址：河北省冀州市西王开发区
业务经理：李运良
电话：13932878935     0318—8831308
邮箱：hsdongyuan@163.com
QQ：254626890   1060084860
网址：http://hsdongyuan.1688.com

为创造东远名牌，提高企业知名度，树立企业形象，我们本着“一切追求高质量，用户满意为宗旨”的精神，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则向您郑重承诺：

一、产品质量承诺：

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

二、产品价格承诺：

1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。

2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。

三、交货期承诺：

产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

四、售后服务承诺：

1、服务宗旨：快速、果断、准确、周到、彻底

2、服务目标：服务质量赢得用户满意

3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在48小时内可达到现场并开始维修。

4、服务原则：产品保修期为二年，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本计价。
