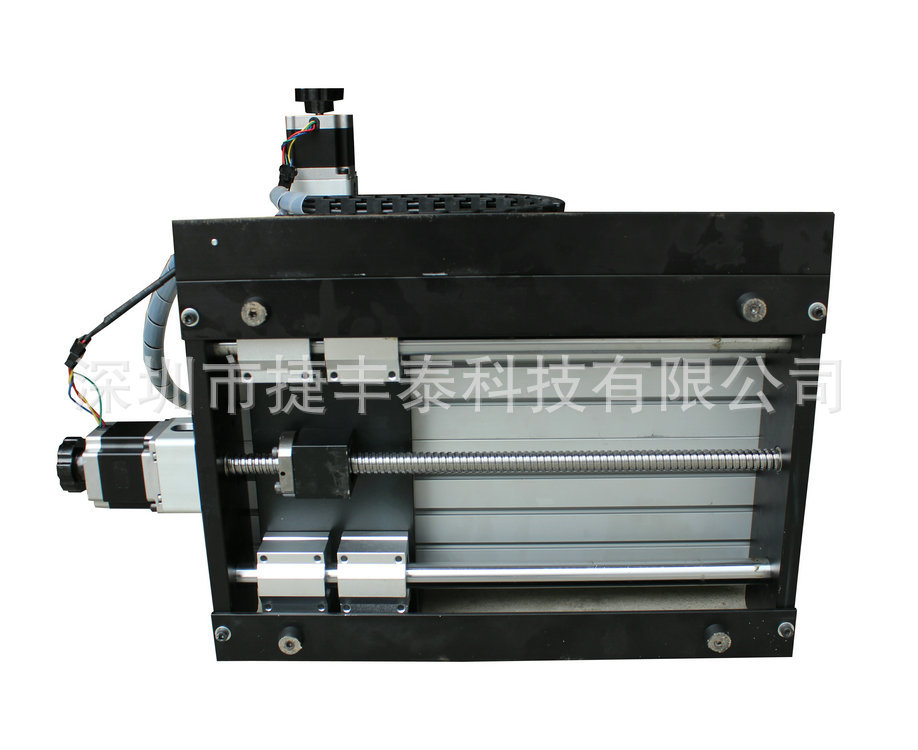

 CNC3020Z-D(500W)雕刻机：

【雕刻机参数】

 1、全新的外观设计，美观大方。

 2、Z轴行程可达80mm，可满足大型物体雕刻和添加第四轴的使用要求。

 3、全新3A高电流步进电机，高速稳定。

 4、XYZ轴方向均设置了行程限位开关，避免了运转过程中超程的烦恼。

 5、Z轴自动对刀功能，实现多把刀具换刀加工零误差。

【机械部分】

外形尺寸：540×440×460mm(长×宽×高)

工作台尺寸：450×240×15mm(长×宽×厚)

机架材料：整机全部为6061铝合金经过进口CNC加工中心精密加工，面板为6063铝型材，表面阳极氧化处理。非市面上表面未经加工的普通铝板或铝型材、铸件可比。

有效行程：X轴200mm  Y轴300mm  Z轴80mm

最大工件厚度：≤80mm（Z轴底部与工作台间距）

滑动单元：X轴Φ16光轴  Y轴Φ20光轴  Z轴Φ12光轴

传动单元：三轴采用全新SFU1605滚珠丝杆。

【电控部分】

步进电机：全新57型3A二相步进电机

最大空行速度：4000mm/分钟

雕刻速度：50～3000mm/分钟

重复定位精度：≤0.03mm

主轴：工作电压110VDC  500W全新直流伺服电机，超低噪音，高精度（径向跳动≤0.01mm）,ER11夹头，配3.175mm夹心一个

扭力 0.59NM 是美国E240主轴电机的二倍 E543电机的一倍多 国产300W主轴的电机的二倍多

扭力：0.59NM，是美国E240主轴电机的2倍，E543电机的1倍多，国产300W主轴电机的2倍多

转速：0～14000转/分钟

调速方式：mach3软件调速（默认）也可手动

冷却方式：风冷

步进电机驱动：0～3.5A可调三轴驱动器（TB6560AHQ芯片，24V供电）2，8，16细分可设置，出厂为8细分

步进驱动电源：240W,输出DC24V10A

输入电压：AC220V或AC110V

光机净重：24Kg(不含包装）

包装尺寸：500×370×375mm (长×宽×高)

温馨提示：

（1）可兼容Art CAM/TYPE3/MasterCAM/文泰等多种CAM设计制作软件

   （2）指令格式：G代码（tap,nc,ncc,text）

   （3）用户需自配带并口电脑一台

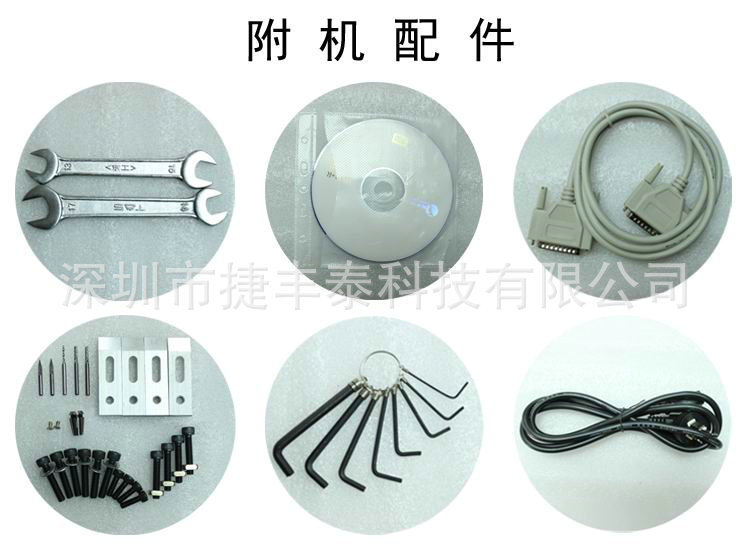

全套标配清单：

    雕刻机一台，配套电控箱一台，光盘一个（内含Mach3等多种配套雕刻软件）工具盒包含(雕刻刀具5把，夹心1个，压板T型螺丝螺母4套，内六角扳手1套，配套精美开口扳手2件)，并口数据线一根，电源线一根。全套备齐，到手即用。
